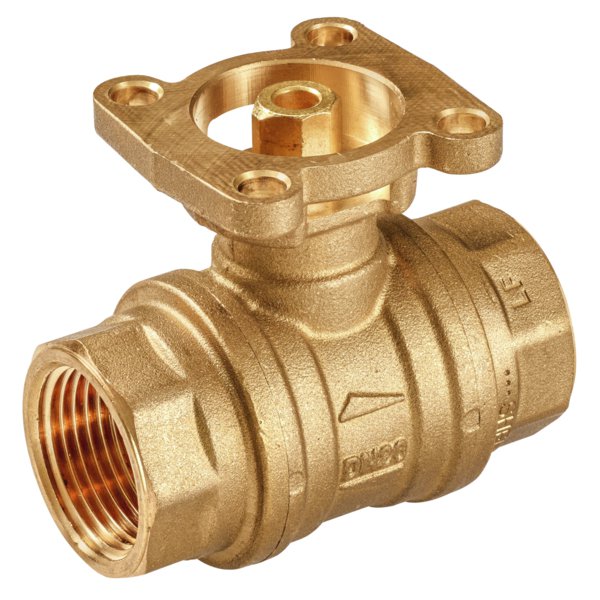

R225PW-Q
Kod produktu: R225PW-Q
| Temperatura czynnika: | 5...100°C [41..212°F] |
| Ciśnienie zamknięcia ∆ps: | 1600 kPa |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Czynnik: | Woda pitna |
| Klasyfikacja : | Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1 |
| Rejestracja : | Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K |
| Licznik chłodu | |
|---|---|
| Zakres pracy : | Zakres temperatury czynnika, czujnik przepływu: 5...50°C |
| Monitorowanie stężenia glikolu | |
| Dokładność pomiaru monitorowania glikolu : | ±4% (0...40%) |
| Błąd powtarzalności : | 0...40% lub >40% |
| Licznik ciepła | |
| Specyfikacja czujnika ciśnienia | |
| Komunikacja po szynie danych | |
| Stabilność długoterminowa : | ±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie. |
| Liczba węzłów : | Modbus, patrz opis interfejsu |
| Ustawienia zakresu pomiaru ciśnienia : | Ustawienia Zakres Zakres [inch Ustawienie |
| Dokładność : | Odchylenie w porównaniu z urządzeniem referencyjnym zakres pomiarowy ≤ 2000 Pa: ± 10 Pa zakres pomiarowy > 2000 Pa: ± 25 Pa |
| ∆p [kPa] : | 22 |
| Q'max [kW] : | 3500 |
| PN : | 25 |
| Licznik ciepła | |
| Klasyfikacja : | Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1 |
| Rejestracja : | Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K |
| Licznik chłodu | |
| Zakres pracy : | Zakres temperatury czynnika, czujnik przepływu: 5...50°C |
| Korpus zaworu : | Bezołowiowy i odporny na odcynkowanie (ISO 6509) mosiądz (CW511L) |
| Liczba węzłów : | BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8 |
| Dane mechaniczne | |
| Metoda pomiaru : | Belimo M1, statyczny czujnik membranowy |
| Metoda pomiaru : | Belimo D3, dynamiczny czujnik przepływu |
| Przyłącze kołnierzowe : | F05 |
| Monitorowanie stężenia glikolu | |
| Dokładność pomiaru monitorowania glikolu : | ±4% (0...60%) |
| Błąd powtarzalności : | 0...60% lub >60% |
| Dane funkcjonalne | |
| Temperatura czynnika : | 5...100°C [41..212°F] |
| Ciśnienie zamknięcia ∆ps : | 1600 kPa |
| Różnica ciśnień ∆pmax : | 200kPa (DN 15, 20, 25) 170kPa (DN 32, 40) 130kPa (DN 50) |
| Dopuszczalne przecieki : | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Kąt obrotu : | 90° |
| Przyłącze rurowe : | Gwint wewnętrzny wg. ISO 7-1 |
| Pozycja montażu : | pionowe do poziomego (względem wrzeciona) |
| Kategoria dokumentu : | bezobsługowy |
| Certyfikat dla wody pitnej : | ACS DVGW WRAS ÜA |
| Czynnik : | Woda pitna |
| Materiały | |
| Element zamykający : | Bezołowiowy i odporny na odcynkowanie (ISO 6509) mosiądz (CW511L), chromowany |
| Oś : | Bezołowiowy i odporny na odcynkowanie (ISO 6509) mosiądz (CW511L) |
| Gniazdo : | PTFE |
| Uszczelnienie osi : | EPDM |
