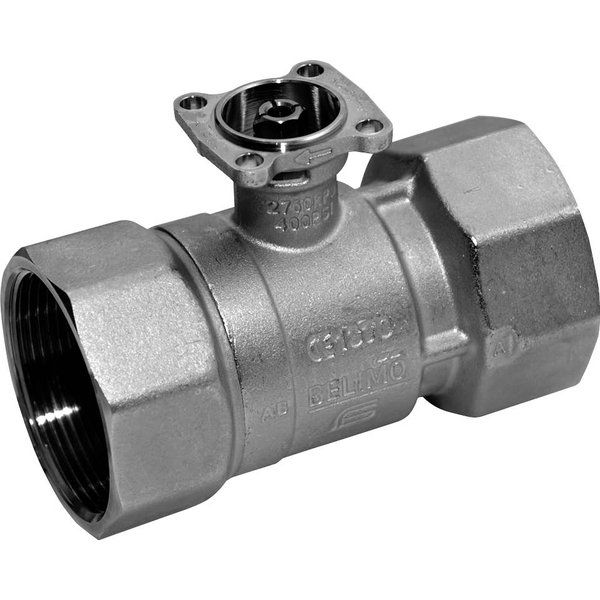

R2040-S3

2-drogowy zawór kulowy Zamknij/Otwórz z gwintem wewnętrznym

Zawór kulowy przeznaczony do funkcji odcinania przepływu wody w systemach wentylacyjnych i grzewczych. Doskonale sprawdza się zarówno w instalacjach wodnych o obiegu otwartym, jak i zamkniętym.

Cechy produktu

• Wysoka szczelność: Gwarantuje pracę bez przecieków (klasa szczelności A zgodnie z EN 12266-1), co zapewnia pełną szczelność pęcherzykową.
• Solidne wykonanie: Korpus z niklowanego mosiądzu oraz element zamykający i oś wykonane ze stali nierdzewnej zapewniają długą żywotność i odporność na korozję.
• Bezobsługowa praca: Konstrukcja zaworu nie wymaga okresowych czynności serwisowych.
• Szeroki zakres temperatur: Możliwość pracy z czynnikiem o temperaturze od -10°C do 120°C.
• Kompatybilność z glikolem: Przystosowany do pracy z wodą zawierającą dodatek glikolu do 50% objętości.

Zasada działania

Zawór jest sterowany za pomocą siłownika obrotowego (sprzedawany oddzielnie). Obrót wrzeciona o kąt 90° w lewo otwiera przepływ, natomiast obrót w prawo powoduje jego zamknięcie.

Materiały konstrukcyjne

• Korpus zaworu: Mosiądz niklowany
• Element zamykający: Stal nierdzewna
• Oś: Stal nierdzewna
• Uszczelnienie osi: Pierścień samouszczelniający (O-ring) z EPDM
• Gniazdo: PTFE, pierścień samouszczelniający (O-ring) z EPDM

Wskazówki dotyczące instalacji

Dla zapewnienia prawidłowego działania i długiej żywotności zaworu należy przestrzegać poniższych zaleceń:

• Pozycja montażu: Zawór można instalować w dowolnej pozycji od pionowej do poziomej. Nie należy montować zaworu w pozycji wiszącej (z osią skierowaną w dół).
• Kierunek przepływu: Montaż należy wykonać zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie zaworu.
• Jakość wody: Zaleca się stosowanie filtra siatkowego w instalacji w celu ochrony zaworu przed zanieczyszczeniami stałymi. Jakość wody powinna być zgodna z normą VDI 2035.
• Praca w niskich temperaturach: Przy temperaturze czynnika od -10°C do 2°C zaleca się zastosowanie ogrzewania osi lub przedłużenia szyjki zaworu.
