R2050-S4
| Korpus: | 2-drogowy |
| Tryb pracy zaworu: | Zamknij/Otwórz |
| Zakres Kvs: | 41...170 Kvs |
| Wielkość zaworu DN (mm): | 50 mm |
| Przyłącze rurowe: | Gwint wewnętrzny |

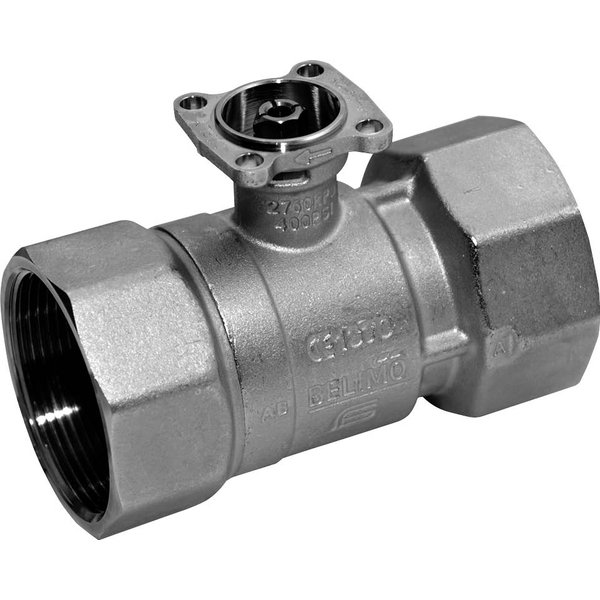

Dwudrogowy zawór kulowy z gwintem wewnętrznym
Zawór kulowy przeznaczony do zastosowań w instalacjach wentylacyjnych i grzewczych, zarówno w obiegach otwartych, jak i zamkniętych. Jego głównym zadaniem jest realizacja funkcji odcinania oraz regulacji przepływu wody w trybie Zamknij/Otwórz. Produkt charakteryzuje się wyjątkową szczelnością, co potwierdza klasa A zgodnie z normą EN 12266-1, gwarantując pracę bez przepuszczania pęcherzyków powietrza.
Cechy i wykonanie
- Korpus: Wykonany z wytrzymałego mosiądzu niklowanego.
- Element zamykający (kula): Stal nierdzewna, zapewniająca odporność na korozję.
- Oś: Wykonana ze stali nierdzewnej dla zwiększenia trwałości.
- Uszczelnienie: Gniazdo z PTFE oraz pierścienie uszczelniające (o-ring) z EPDM zapewniają długotrwałą i niezawodną pracę.
- Czynnik roboczy: Zawór jest przystosowany do pracy z wodą czystą lub wodą z dodatkiem glikolu (maksymalnie do 50% objętości).
- Zakres temperatur: Może pracować z czynnikiem o temperaturze w zakresie od -10°C do 120°C.
Sposób działania i montaż
Zawór jest sterowany przez siłownik obrotowy, który reaguje na sygnał Zamknij/Otwórz. Otwarcie zaworu następuje przy obrocie wrzeciona w lewo, natomiast zamknięcie – przy obrocie w prawo. Kąt obrotu wynosi 90°.
Montaż zaworu jest możliwy w różnych pozycjach, od pionowej do poziomej względem wrzeciona. Należy unikać instalacji w pozycji wiszącej (z osią skierowaną w dół). Dla zapewnienia prawidłowego działania, kierunek przepływu medium musi być zgodny ze strzałką umieszczoną na korpusie. Produkt jest bezobsługowy.
| Dane funkcjonalne | |
|---|---|
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -10...120°C [14...248°F] |
| Ciśnienie zamknięcia ∆ps: | 1400 kPa |
| Differential pressure ∆pmax: | 1000 kPa |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Kąt obrotu: | 90° |
| Przyłącze rurowe: | Gwint wewnętrzny wg. ISO 7-1 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Materiały | |
| Korpus zaworu: | korpus z mosiądzu niklowanego |
| Wykończenie korpusu: | niklowany |
| Element zamykający: | Stal nierdzewna |
| Oś: | Stal nierdzewna |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | PTFE, pierścień samouszczelniający (o-ring) z EPDM |
