R3015-S1

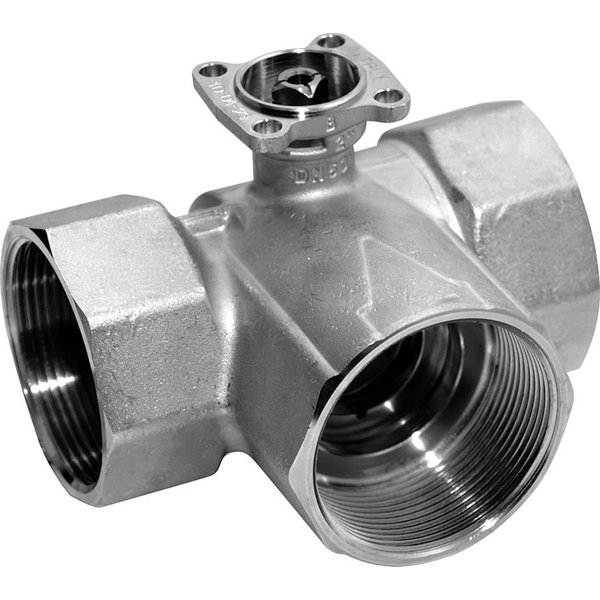

Trójdrogowy zawór kulowy przełączający R3..-S..

Zawór kulowy z gwintem wewnętrznym, przeznaczony do efektywnego przełączania przepływu w instalacjach wodnych. Jego podstawowym zadaniem jest realizacja funkcji Zamknij/Otwórz w systemach grzewczych oraz wentylacyjnych opartych na zamkniętych obiegach wodnych.

Zastosowanie i kluczowe cechy

Zawór został zaprojektowany z myślą o niezawodnym przełączaniu i regulacji przepływu medium w instalacjach HVAC. Jest przystosowany do pracy z wodą oraz mieszaninami wody z glikolem (w stężeniu do 50% objętości).

• Wysoka szczelność: Gwarantuje pęcherzykoszczelne zamknięcie na ścieżce regulacji A-AB (zgodnie z klasą szczelności A, EN 12266-1).
• Szeroki zakres temperatur: Może pracować z czynnikiem o temperaturze w zakresie od -10°C do 120°C.
• Solidne materiały: Korpus wykonano z niklowanego mosiądzu, a kluczowe elementy wewnętrzne, takie jak kula i wrzeciono, ze stali nierdzewnej.
• Brak konieczności konserwacji: Konstrukcja zaworu jest bezobsługowa, co znacząco upraszcza jego eksploatację.

Sposób działania

Działanie zaworu opiera się na współpracy z siłownikiem obrotowym. Siłownik, sterowany sygnałem Zamknij/Otwórz, obraca kulę wewnątrz zaworu o 90°, co powoduje przełączenie przepływu medium pomiędzy drogami.

Wskazówki dotyczące montażu i eksploatacji

• Pozycja montażu: Zawór można instalować w dowolnej pozycji, od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej, z wrzecionem skierowanym w dół.
• Kierunek przepływu: Dla zapewnienia prawidłowego działania, montaż musi odbywać się zgodnie ze strzałką kierunku przepływu umieszczoną na korpusie.
• Jakość wody: W celu zapewnienia długiej i bezawaryjnej pracy zaleca się stosowanie wody o jakości zgodnej z normą VDI 2035 oraz instalację filtra chroniącego przed zanieczyszczeniami stałymi.
• Praca w niskich temperaturach: W przypadku pracy z czynnikiem o temperaturze pomiędzy -10°C a 2°C, rekomendowane jest użycie ogrzewania wrzeciona lub przedłużenia szyjki zaworu.
