R3020-BL2
| Korpus: | 3-drogowy |
| Tryb pracy zaworu: | Przełączanie |
| Zakres Kvs: | 6.6...14 Kvs |
| Wielkość zaworu DN (mm): | 20 mm |
| Przyłącze rurowe: | Gwint wewnętrzny |

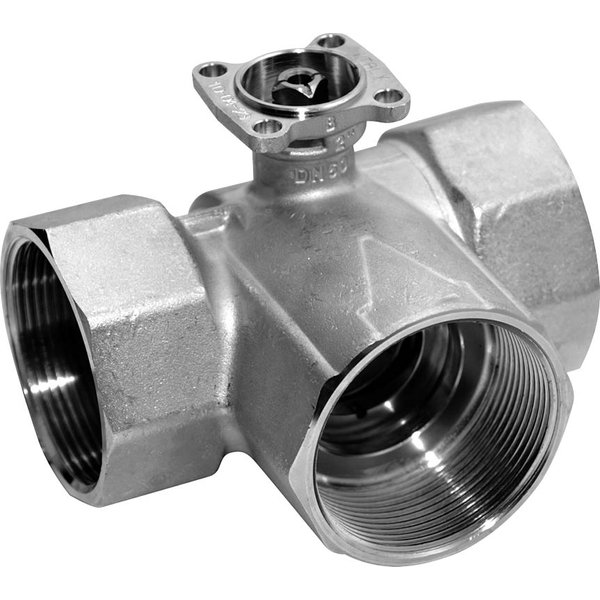

Trójdrogowy zawór kulowy przełączający z gwintem wewnętrznym
Ten 3-drogowy zawór kulowy z przyłączem w postaci gwintu wewnętrznego jest przeznaczony do zastosowań w instalacjach grzewczych i wentylacyjnych. Służy do przełączania oraz regulacji przepływu wody w trybie Otwórz/Zamknij. Produkt może być wykorzystywany zarówno w systemach wodnych o obiegu otwartym, jak i zamkniętym.
Główne cechy produktu
- Wysoka szczelność: Konstrukcja zaworu zapewnia szczelność pęcherzykową, potwierdzoną klasą A zgodnie z normą EN 12266-1.
- Solidna konstrukcja: Korpus wykonany z niklowanego mosiądzu oraz element zamykający (kula) z mosiądzu chromowanego gwarantują trwałość i odporność na korozję.
- Bezobsługowy: Zawór został zaprojektowany w taki sposób, aby nie wymagał regularnej konserwacji, co przekłada się na niższe koszty eksploatacji.
Zasada działania
Zawór kulowy przełączający jest sterowany za pomocą siłownika obrotowego (sprzedawany oddzielnie). Siłownik, reagując na sygnał typu Otwórz/Zamknij, obraca kulę zaworu o kąt 90°, zmieniając w ten sposób kierunek przepływu medium.
Warunki pracy
- Czynnik roboczy: Urządzenie jest przystosowane do pracy z wodą lub mieszaniną wody z glikolem (stężenie glikolu do 50% objętości).
- Temperatura czynnika: Zawór może pracować w zakresie temperatur od -10°C do +100°C. Przy temperaturach w przedziale od -10°C do +2°C zalecane jest użycie ogrzewania osi w celu zapewnienia niezawodnego działania.
Budowa i materiały
- Korpus zaworu: Mosiądz niklowany
- Element zamykający: Mosiądz chromowany
- Oś: Mosiądz niklowany
- Uszczelnienie osi: Pierścień samouszczelniający (O-ring) z EPDM
- Gniazdo: PTFE, O-ring z EPDM
Wskazówki montażowe
Zawór można montować w pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej, z osią skierowaną do dołu. W celu zapewnienia długotrwałej i bezawaryjnej pracy, jakość wody w instalacji powinna spełniać wymagania normy VDI 2035. Zaleca się również montaż odpowiedniego filtra przed zaworem w celu ochrony przed zanieczyszczeniami stałymi.
| Dane funkcjonalne | |
|---|---|
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -10...100°C [14...212°F] |
| Temperatura czynnika, wskazówka: | Przy temperaturze czynnika wynoszącej -10...2°C zaleca się ogrzewanie osi lub przedłużenie szyjki zaworu. Dopuszczalna temperatura czynnika może być ograniczona w zależności od typu siłownika. Ograniczenia można znaleźć w odpowiednich kartach katalogowych siłowników. |
| Ciśnienie zamknięcia ∆ps: | 500 kPa |
| Różnica ciśnień ∆pmax: | 350 kPa |
| Uwaga dotycząca różnicy ciśnień: | 200 kPa w celu zapewnienia cichej pracy |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Kąt obrotu: | 90° |
| Przyłącze rurowe: | Gwint wewnętrzny wg. ISO 7-1 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | korpus z mosiądzu niklowanego |
| Wykończenie korpusu: | niklowany |
| Element zamykający: | mosiądz chromowany |
| Oś: | mosiądz niklowany |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | PTFE, pierścień samouszczelniający (o-ring) z EPDM |
