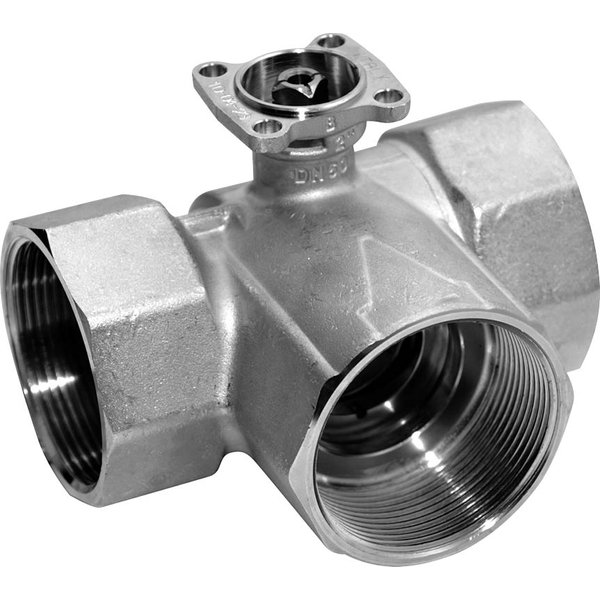

R3040-BL4
| Korpus: | 3-drogowy |
| Tryb pracy zaworu: | Zamknij/Otwórz |
| Zakres Kvs: | 41...170 Kvs |
| Wielkość zaworu DN (mm): | 40 mm |
| Przyłącze rurowe: | Gwint wewnętrzny |
Zastosowanie i działanie
Trójdrogowy zawór kulowy przełączający, zaprojektowany do efektywnej pracy w instalacjach grzewczych i wentylacyjnych. Jego głównym zadaniem jest przełączanie oraz regulacja przepływu wody w trybie Otwórz/Zamknij. Zawór współpracuje z siłownikiem obrotowym, który steruje jego pracą za pomocą sygnału Zamknij/Otwórz.
Produkt jest przeznaczony do zastosowania w stacjonarnych systemach wodnych, zarówno o obiegu otwartym, jak i zamkniętym.
Najważniejsze cechy produktu
- Wysoka szczelność: Zawór zapewnia szczelność klasy A (zgodnie z normą EN 12266-1), co oznacza brak przepuszczalności pęcherzyków powietrza.
- Niezawodność i trwałość: Konstrukcja jest w pełni bezobsługowa, co minimalizuje koszty eksploatacji.
- Cicha praca: Zoptymalizowany pod kątem cichej pracy przy różnicy ciśnień do 200 kPa.
- Szeroki zakres temperatur: Może pracować z czynnikiem o temperaturze od -10°C do 100°C, co pozwala na wszechstronne zastosowanie.
- Kompatybilność z czynnikiem: Przystosowany do pracy z wodą oraz mieszaninami wody z glikolem (do 50% objętości).
Budowa i materiały
Dla zapewnienia długiej żywotności i odporności na korozję, kluczowe elementy zaworu wykonano z wysokiej jakości materiałów:
- Korpus i oś: Mosiądz niklowany
- Element zamykający (kula): Mosiądz chromowany
- Uszczelnienia: Gniazdo z PTFE oraz pierścienie uszczelniające (o-ring) z EPDM
Zawór wyposażony jest w standardowe przyłącze z gwintem wewnętrznym zgodnym z normą ISO 7-1.
Wskazówki dotyczące instalacji
Montaż zaworu może być przeprowadzony w pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej (z wrzecionem skierowanym w dół). W celu ochrony przed zanieczyszczeniami i zapewnienia prawidłowego działania, zaleca się instalację filtra na rurociągu przed zaworem.
W przypadku pracy z czynnikiem o temperaturze od -10°C do 2°C, rekomendowane jest użycie akcesoryjnego ogrzewania osi lub przedłużenia szyjki zaworu.
| Dane funkcjonalne | |
|---|---|
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -10...100°C [14...212°F] |
| Temperatura czynnika, wskazówka: | Przy temperaturze czynnika wynoszącej -10...2°C zaleca się ogrzewanie osi lub przedłużenie szyjki zaworu. Dopuszczalna temperatura czynnika może być ograniczona w zależności od typu siłownika. Ograniczenia można znaleźć w odpowiednich kartach katalogowych siłowników. |
| Ciśnienie zamknięcia ∆ps: | 500 kPa |
| Różnica ciśnień ∆pmax: | 350 kPa |
| Uwaga dotycząca różnicy ciśnień: | 200 kPa w celu zapewnienia cichej pracy |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Kąt obrotu: | 90° |
| Przyłącze rurowe: | Gwint wewnętrzny wg. ISO 7-1 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | korpus z mosiądzu niklowanego |
| Wykończenie korpusu: | niklowany |
| Element zamykający: | mosiądz chromowany |
| Oś: | mosiądz niklowany |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | PTFE, pierścień samouszczelniający (o-ring) z EPDM |
| Tryb pracy | |
| Tryb pracy: | Zawór kulowy przełączający jest przestawiany przy użyciu siłownika obrotowego. Siłownik obrotowy jest sterowany sygnałem Zamknij/Otwórz. |
