R3040-S3
| Korpus: | 3-drogowy |
| Tryb pracy zaworu: | Przełączanie |
| Zakres Kvs: | 15...40 Kvs |
| Wielkość zaworu DN (mm): | 40 mm |
| Przyłącze rurowe: | Gwint wewnętrzny |

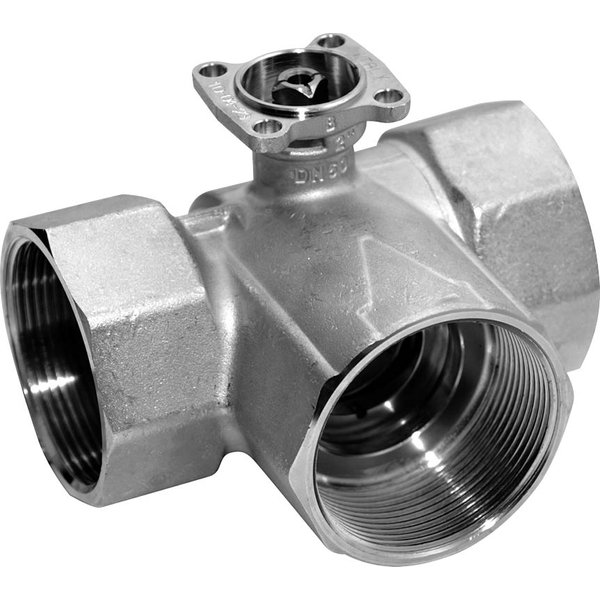

3-drogowy zawór kulowy przełączający R3..-S..
3-drogowy zawór kulowy z gwintem wewnętrznym, zaprojektowany do zastosowań w zamkniętych obiegach wodnych. Idealnie sprawdza się w instalacjach grzewczych i wentylacyjnych, gdzie jego głównym zadaniem jest przełączanie przepływu medium w trybie Otwórz/Zamknij.
Główne cechy produktu
- Wyjątkowa szczelność: Gwarancja szczelności na ścieżce regulacji A-AB, która jest nieprzepuszczalna dla pęcherzyków powietrza (zgodnie z klasą A wg EN 12266-1).
- Solidna konstrukcja: Korpus wykonany z wytrzymałego, niklowanego mosiądzu, a kluczowe elementy, takie jak kula i oś, ze stali nierdzewnej, co zapewnia długą żywotność.
- Bezobsługowość: Konstrukcja zaworu nie wymaga regularnych przeglądów ani konserwacji, co obniża koszty eksploatacji.
Zasada działania
Zmiana pozycji zaworu odbywa się za pomocą siłownika obrotowego (sprzedawany oddzielnie). Siłownik, sterowany sygnałem typu Otwórz/Zamknij, obraca kulę wewnątrz zaworu, przełączając tym samym kierunek przepływu medium. Kąt obrotu wynosi 90°.
Zastosowanie i montaż
Zawór jest przeznaczony do pracy z wodą lub mieszaninami wody z glikolem (o stężeniu do 50% objętościowo). Może pracować z czynnikiem o temperaturze w zakresie od -10°C do 120°C.
Dopuszczalny jest montaż w pozycji od pionowej do poziomej. Należy unikać instalacji w pozycji wiszącej, z wrzecionem skierowanym ku dołowi. Dla zapewnienia długotrwałej i bezawaryjnej pracy zaleca się stosowanie filtra w instalacji w celu ochrony przed zanieczyszczeniami stałymi.
Materiały konstrukcyjne
- Korpus zaworu: Mosiądz niklowany
- Element zamykający (kula): Stal nierdzewna
- Oś: Stal nierdzewna
- Gniazdo zaworu: PTFE, pierścień samouszczelniający (o-ring) z EPDM
- Uszczelnienie osi: Pierścień samouszczelniający (o-ring) z EPDM
| Przegląd typów | |
|---|---|
| Typ: | R3015-S1 |
| DN: | 15 |
| Rp: | 1/2" |
| Kvs: | 15 m³/h |
| PN: | 40 |
| Typ: | R3020-S2 |
| DN: | 20 |
| Rp: | 3/4" |
| Kvs: | 32 m³/h |
| PN: | 40 |
| Typ: | R3025-S2 |
| DN: | 25 |
| Rp: | 1" |
| Kvs: | 26 m³/h |
| PN: | 40 |
| Typ: | R3032-S3 |
| DN: | 32 |
| Rp: | 1 1/4" |
| Kvs: | 32 m³/h |
| PN: | 25 |
| Typ: | R3040-S3 |
| DN: | 40 |
| Rp: | 1 1/2" |
| Kvs: | 31 m³/h |
| PN: | 25 |
| Typ: | R3050-S4 |
| DN: | 50 |
| Rp: | 2" |
| Kvs: | 49 m³/h |
| PN: | 25 |
| Dane funkcjonalne | |
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -10...120°C [14...248°F] |
| Temperatura czynnika, wskazówka: | Przy temperaturze czynnika wynoszącej -10...2°C zaleca się ogrzewanie osi lub przedłużenie szyjki zaworu. Dopuszczalna temperatura czynnika może być ograniczona w zależności od typu siłownika. Ograniczenia można znaleźć w odpowiednich kartach katalogowych siłowników. |
| Ciśnienie zamknięcia ∆ps: | 1400 kPa |
| Różnica ciśnień ∆pmax: | 1000 kPa |
| Uwaga dotycząca różnicy ciśnień: | 200 kPa w celu zapewnienia cichej pracy |
| Natężenie przepływu: | Obejście B – AB: ok. 50% wartości Kvs |
| Dopuszczalne przecieki: | Port A – AB: nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1); obejście B – AB: klasa szczelności I (EN 1349 oraz EN 60534-4) maks. 1% wartości Kvs |
| Kąt obrotu: | 90° |
| Przyłącze rurowe: | Gwint wewnętrzny wg. ISO 7-1 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | korpus z mosiądzu niklowanego |
| Wykończenie korpusu: | niklowany |
| Element zamykający: | Stal nierdzewna |
| Oś: | Stal nierdzewna |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | PTFE, pierścień samouszczelniający (o-ring) z EPDM |
