R406DK
| Korpus: | 2-drogowy |
| Tryb pracy zaworu: | Zamknij/Otwórz |
| Wielkość zaworu DN (mm): | 10 mm |
| Przyłącze rurowe: | Gwint zewnętrzny |

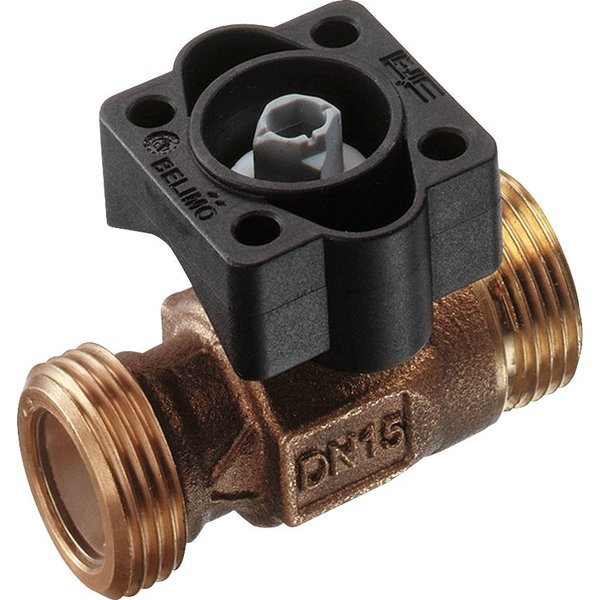

Zawór regulacyjny R4xxD(K) z gwintem zewnętrznym
Dwudrogowy zawór regulacyjny z gwintem zewnętrznym, wyposażony w kryzę, przeznaczony jest do płynnej, analogowej kontroli przepływu wody w systemach o obiegu zamkniętym lub otwartym. Znajduje idealne zastosowanie w węzłach cieplnych do regulacji wody użytkowej. Na specjalne zamówienie, zawór może być dostosowany do pracy z podgrzaną wodą pitną.
Najważniejsze cechy produktu
- Wysoka szczelność: Konstrukcja zaworu gwarantuje działanie bez przepuszczania pęcherzyków powietrza (klasa szczelności A zgodnie z normą EN 12266-1).
- Zoptymalizowany przepływ: Zastosowana kryza regulacyjna zapewnia stałoprocentową charakterystykę przepływu, która została zoptymalizowana w zakresie otwarcia zaworu.
- Uniwersalność: Może być stosowany w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
- Brak potrzeby konserwacji: Produkt został zaprojektowany jako urządzenie bezobsługowe.
Zasada działania
Działanie zaworu opiera się na współpracy z siłownikiem obrotowym. Siłownik, sterowany sygnałem ciągłym lub 3-punktowym, precyzyjnie ustawia położenie wewnętrznej kuli, regulując tym samym przepływ. Otwarcie zaworu następuje przy obrocie wrzeciona w lewo, a zamknięcie przy obrocie w prawo.
Solidna konstrukcja
Korpus zaworu wykonano z trwałego, niskoołowiowego czerwonego mosiądzu. Kluczowe elementy wewnętrzne, takie jak element zamykający (kula) oraz oś, zostały wykonane ze stali nierdzewnej, co zapewnia długą żywotność i odporność na korozję.
Wskazówki montażowe
- Zawór można instalować w dowolnej pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej (z osią skierowaną w dół).
- Dla zapewnienia prawidłowej pracy i ochrony przed uszkodzeniem, kierunek przepływu medium musi być zgodny ze strzałką umieszczoną na korpusie.
- Zaleca się zabezpieczenie instalacji przed zanieczyszczeniami stałymi (np. opiłkami) poprzez montaż odpowiedniego filtra przed zaworem.
| Informacje ogólne | |
|---|---|
| Typ produktu: | Zawór z kryzą regulacyjną, 2-drog., Gwint zewnętrzny |
| Zastosowanie: | Do instalacji wodnych z obiegiem otwartym lub zamkniętym; do analogowego regulowania przepływu wody użytkowej w węzłach cieplnych. |
| Dodatkowe zastosowanie: | Na życzenie odpowiedni do podgrzanej wody pitnej. |
| Szczelność: | Szczelny (nie przepuszcza pęcherzyków powietrza) |
| Dane funkcjonalne | |
| Nominalne ciśnienie (PN): | 40 |
| Czynnik: | Woda, woda pitna (na życzenie), woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | 2...130°C [36...266°F] |
| Ciśnienie zamknięcia ∆ps: | 1400 kPa |
| Różnica ciśnień ∆pmax: | 400 kPa |
| Różnica ciśnień Δpv100: | 400 kPa |
| Różnica ciśnień Δpv0: | 800 kPa |
| Charakterystyka przepływu: | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Współczynnik kawitacji (Z): | 0,3 (EN 12266) |
| Kąt obrotu: | 90° |
| Przyłącze rurowe: | Gwint zewnętrzny wg. ISO 228-1 |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | Czerwony mosiądz niskoołowiowy (CuSn4Zn6Pb3) |
| Element zamykający: | Stal nierdzewna |
| Oś: | Stal nierdzewna |
| Końcówka osi: | Mosiądz CW 614 N (DN 10, 15), Tworzywo sztuczne (PA66 GF30%) (DN 20) |
| Uszczelnienie osi: | FKM |
| Łożysko osi: | PTFE |
| Gniazdo: | ETFE |
| Smar: | Unisilikon (dopuszczony do kontaktu z wodą pitną) |
| Blok termiczny: | Tworzywo sztuczne (PA66 GF30%) |
| Dyfuzor: | ETFE |
