R408DK
| Korpus: | 2-drogowy |
| Tryb pracy zaworu: | Zamknij/Otwórz |
| Zakres Kvs: | 1.1...3.0 Kvs |
| Wielkość zaworu DN (mm): | 10 mm |
| Przyłącze rurowe: | Gwint zewnętrzny |

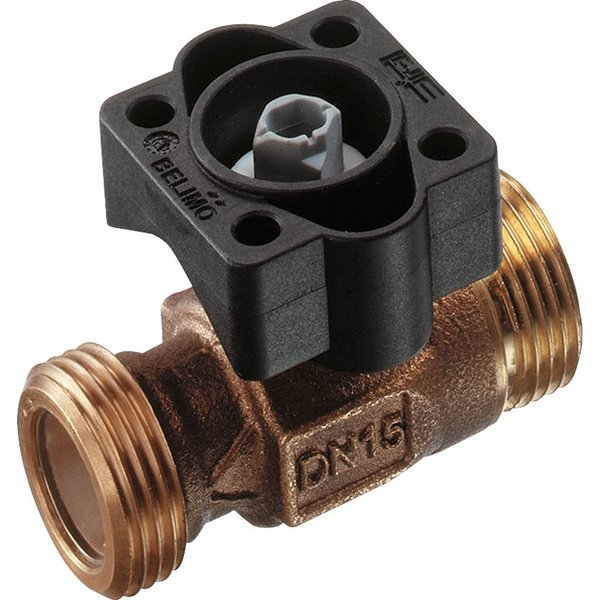

Dwudrogowy zawór regulacyjny z gwintem zewnętrznym
Prezentowany zawór z kryzą regulacyjną został zaprojektowany do zastosowania w instalacjach wodnych, zarówno w systemach o obiegu otwartym, jak i zamkniętym. Służy do precyzyjnej, analogowej regulacji przepływu wody użytkowej w węzłach cieplnych. Na specjalne życzenie produkt może być dostosowany do pracy z podgrzaną wodą pitną.
Zawór cechuje się wysoką szczelnością, która zapobiega przepuszczaniu pęcherzyków powietrza (klasa A zgodnie z normą EN 12266-1).
Zastosowanie i zasada działania
Zawór jest dedykowany do stacjonarnych systemów grzewczych, wentylacyjnych oraz klimatyzacyjnych (HVAC). Jego pracą steruje siłownik obrotowy, który jest kontrolowany za pomocą standardowego sygnału ciągłego lub 3-punktowego. Siłownik precyzyjnie ustawia element zamykający (kulę zaworu) w pozycji zadanej przez sygnał sterujący. Otwarcie zaworu następuje poprzez obrót wrzeciona w lewo, natomiast zamknięcie – w prawo.
Charakterystyka i konstrukcja
- Stałoprocentowa charakterystyka przepływu: Zastosowanie wbudowanej kryzy regulacyjnej zapewnia zoptymalizowaną, stałoprocentową charakterystykę pracy.
- Solidne materiały: Korpus wykonano z niskoołowiowego czerwonego mosiądzu, a kluczowe elementy wewnętrzne, takie jak oś i element zamykający, ze stali nierdzewnej, co gwarantuje trwałość i niezawodność.
- Bezobsługowość: Konstrukcja zaworu nie wymaga okresowych przeglądów ani czynności serwisowych.
Wskazówki montażowe
Zawór można montować w pozycjach od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej, z osią skierowaną do dołu. Kierunek przepływu medium musi być zgodny ze strzałką oznaczoną na korpusie zaworu. Aby zapewnić długą i bezawaryjną pracę, zaleca się stosowanie odpowiedniego filtra w instalacji w celu ochrony przed zanieczyszczeniami stałymi.
| Główne cechy | |
|---|---|
| Typ produktu: | Zawór z kryzą regulacyjną, 2-drogowy, Gwint zewnętrzny |
| Zastosowanie: | Instalacje wodne (obieg otwarty/zamknięty), węzły cieplne, podgrzewana woda pitna (na życzenie) |
| Szczelność: | Nie przepuszcza pęcherzyków powietrza |
| Dane ogólne | |
| DN: | 10, 15, 20 |
| Gwint (G): | 3/4", 1", 1 1/4" |
| Kvs: | 0.3 do 16 m³/h (zależnie od typu) |
| PN: | 40 |
| n(gl): | 3.2 |
| Sv min.: | 50, 100, 200 |
| Dane funkcjonalne | |
| Czynnik: | Woda, woda pitna (na życzenie), woda z dodatkiem maks. 50% obj. glikolu |
| Temperatura czynnika: | 2...130°C [36...266°F] |
| Ciśnienie zamknięcia ∆ps: | 1400 kPa |
| Różnica ciśnień ∆pmax: | 400 kPa |
| Różnica ciśnień Δpv100: | 400 kPa |
| Różnica ciśnień Δpv0: | 800 kPa |
| Charakterystyka przepływu: | Stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Dopuszczalne przecieki: | Nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Współczynnik kawitacji (Z): | 0,3 (EN 12266) |
| Kąt obrotu: | 90° (zakres roboczy 15...90°) |
| Przyłącze rurowe: | Gwint zewnętrzny wg. ISO 228-1 |
| Serwisowanie: | Bezobsługowy |
| Materiały | |
| Korpus zaworu: | Czerwony mosiądz niskoołowiowy (CuSn4Zn6Pb3) |
| Element zamykający: | Stal nierdzewna |
| Oś: | Stal nierdzewna |
| Końcówka osi (DN 10, 15): | Mosiądz CW 614 N |
| Końcówka osi (DN 20): | Tworzywo sztuczne (PA66 GF30%) |
| Uszczelnienie osi: | FKM |
| Łożysko osi: | PTFE |
| Gniazdo: | ETFE |
| Smar: | Unisilikon (dopuszczony do kontaktu z wodą pitną) |
| Blok termiczny: | Tworzywo sztuczne (PA66 GF30%) |
| Dyfuzor: | ETFE |
