R409DK

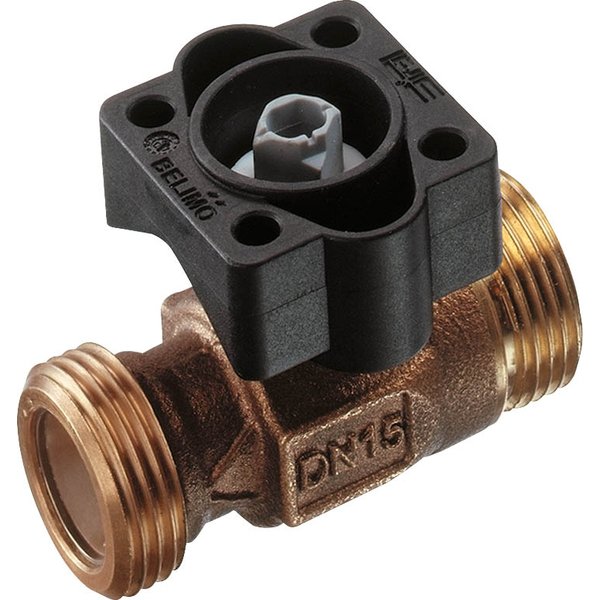

Zawór z kryzą regulacyjną, 2-drog., DN 10, Gwint zewnętrzny, G 3/4", PN 40, ps 2700 kPa, kvs 2.5 m³/h, Temperatura czynnika 2...130°C

Kod produktu: R409DK

Korpus:	2-drogowy
Tryb pracy zaworu:	Zamknij/Otwórz
Zakres Kvs:	1.1...3.0 Kvs
Wielkość zaworu DN (mm):	10 mm
Przyłącze rurowe:	Gwint zewnętrzny

Zawór kulowy z kryzą regulacyjną R4xxD(K)

Dwudrogowy zawór z kryzą regulacyjną i gwintem zewnętrznym to niezawodne rozwiązanie przeznaczone do precyzyjnej, analogowej regulacji przepływu w instalacjach wodnych. Został zaprojektowany do zastosowania w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych.

Główne cechy produktu:

Wszechstronne zastosowanie: Idealny do instalacji wodnych pracujących w obiegu otwartym lub zamkniętym.
Precyzyjna regulacja: Umożliwia analogowe sterowanie przepływem wody użytkowej w węzłach cieplnych.
Woda pitna: Na specjalne zamówienie dostępna jest wersja przystosowana do pracy z podgrzaną wodą pitną.
Gwarancja szczelności: Zapewnia najwyższą klasę szczelności A (zgodnie z normą EN 12266-1), co oznacza brak przepuszczania pęcherzyków powietrza.
Kompatybilne medium: Przeznaczony do pracy z wodą lub wodą z dodatkiem glikolu (do 50% objętości).

Zasada działania i charakterystyka

Zawór kulowy jest sterowany za pomocą siłownika obrotowego. Siłownik, współpracując z systemem sterowania ciągłego lub 3-punktowego, precyzyjnie ustawia kulę zaworu w pozycji zadanej przez sygnał sterujący. Obrót wrzeciona w lewo otwiera zawór, a w prawo go zamyka.

Dzięki zastosowaniu specjalnej kryzy regulacyjnej, zawór charakteryzuje się stałoprocentową charakterystyką przepływu, co zapewnia optymalną kontrolę w całym zakresie pracy.

Solidna konstrukcja

Wysoką jakość i trwałość zaworu gwarantują starannie dobrane materiały:

Korpus: Wykonany z czerwonego mosiądzu niskoołowiowego (CuSn4Zn6Pb3).
Element zamykający i oś: Stal nierdzewna gwarantująca trwałość.
Uszczelnienie osi: Wykonane z materiału FKM.
Gniazdo: Materiał ETFE zapewniający niezawodność.

Wskazówki montażowe i eksploatacyjne

Brak potrzeby konserwacji: Zawór jest urządzeniem bezobsługowym.
Pozycja montażu: Możliwość montażu w pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej (z osią skierowaną w dół).
Kierunek przepływu: Montaż musi być zgodny z kierunkiem strzałki na korpusie zaworu, aby zapobiec jego uszkodzeniu.
Jakość wody: Dla zapewnienia długiej i bezawaryjnej pracy, jakość wody powinna być zgodna z normą VDI 2035. Zaleca się stosowanie filtra w instalacji w celu ochrony przed zanieczyszczeniami stałymi.

Informacje ogólne o produkcie
Typ produktu:	Zawór z kryzą regulacyjną, 2-drog., Gwint zewnętrzny
Zastosowanie:	Instalacje wodne (otwarte/zamknięte obiegi), regulacja przepływu wody użytkowej w węzłach cieplnych, podgrzana woda pitna (na życzenie)
Dane techniczne (zakresy dla serii)
DN:	10, 15, 20
G:	3/4", 1", 1 1/4"
Kvs:	0.3 - 16 m³/h
PN:	40
n(gl):	3.2
Sv min.:	50 - 200
Dane funkcjonalne
Czynnik:	Woda, woda pitna (na życzenie), woda z dodatkiem maks. 50% obj. glikolu
Temperatura czynnika:	2...130°C [36...266°F]
Ciśnienie zamknięcia ∆ps:	1400 kPa
Różnica ciśnień ∆pmax:	400 kPa
Różnica ciśnień Δpv100:	400 kPa
Różnica ciśnień Δpv0:	800 kPa
Charakterystyka przepływu:	Stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia
Dopuszczalne przecieki:	Nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1)
Współczynnik kawitacji (Z):	0,3 (EN 12266)
Kąt obrotu:	90°
Zakres roboczy kąta obrotu:	15...90°
Przyłącze rurowe:	Gwint zewnętrzny wg. ISO 228-1
Kategoria dokumentu:	Bezobsługowy
Materiały
Korpus zaworu:	Czerwony mosiądz niskoołowiowy (CuSn4Zn6Pb3)
Element zamykający:	Stal nierdzewna
Oś:	Stal nierdzewna
Końcówka osi (DN 10, 15):	Mosiądz CW 614 N
Końcówka osi (DN 20):	Tworzywo sztuczne (PA66 GF30%)
Uszczelnienie osi:	FKM
Łożysko osi:	PTFE
Gniazdo:	ETFE
Smar:	Unisilikon (dopuszczony do kontaktu z wodą pitną)
Blok termiczny:	Tworzywo sztuczne (PA66 GF30%)
Dyfuzor:	ETFE
Cechy produktu
Tryb pracy:	Zawór kulowy przestawiany siłownikiem obrotowym (sterowanie ciągłe lub 3-punktowe)
Charakterystyka przepływu:	Stałoprocentowa (dzięki kryzie regulacyjnej)
Akcesoria mechaniczne
Złączka rurowa gwintowana do zaworu kulowego z gwintem zewnętrznym DN 10 Rp 3/8":	Typ ZR4510
Złączka rurowa gwintowana do zaworu kulowego z gwintem zewnętrznym DN 15 Rp 1/2":	Typ ZR4515
Złączka rurowa gwintowana do zaworu kulowego z gwintem zewnętrznym DN 20 Rp 3/4":	Typ ZR4520
Wskazówki montażowe i serwisowe
Dozwolona pozycja montażu:	Od pionowej do poziomej (nie w pozycji wiszącej, oś skierowana do dołu)
Wymogi dotyczące jakości wody:	Zgodne z wymaganiami normy VDI 2035; zalecany montaż filtra
Serwisowanie:	Urządzenie bezobsługowe; wymaga odłączenia od zasilania i zamknięcia zaworów przed serwisem
Kierunek przepływu:	Zgodny ze strzałką na obudowie
