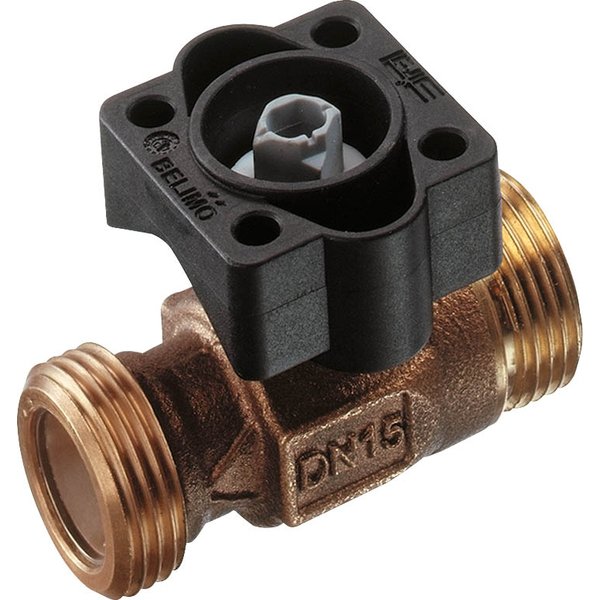

R410DK

2-drogowy zawór kulowy Zamknij/Otwórz z gwintem zewnętrznym

Prezentowany zawór kulowy to niezawodne rozwiązanie przeznaczone do pracy w wodnych instalacjach o obiegu otwartym lub zamkniętym. Doskonale sprawdza się przy analogowej regulacji przepływu wody użytkowej w węzłach cieplnych. Na specjalne życzenie produkt może być dostosowany do pracy z podgrzaną wodą pitną.

Jedną z kluczowych zalet zaworu jest jego wyjątkowa szczelność, zgodna z klasą A (według normy EN 12266-1), co oznacza, że nie przepuszcza on nawet pęcherzyków powietrza.

Zastosowanie i medium

• Czynnik roboczy: Zawór jest przystosowany do pracy z wodą oraz wodą z dodatkiem glikolu (o stężeniu do 50% objętości).
• Temperatura medium: Może pracować w szerokim zakresie temperatur od 2°C do 130°C. Należy jednak pamiętać, że dopuszczalna temperatura może być ograniczona przez parametry zastosowanego siłownika.

Cechy produktu i konstrukcja

Zawór kulowy jest sterowany za pomocą siłownika obrotowego, który reaguje na sygnał Zamknij/Otwórz. Obrót wrzeciona w lewo powoduje otwarcie zaworu, natomiast obrót w prawo prowadzi do jego zamknięcia. Kąt obrotu wynosi 90°.

Wysoką jakość i trwałość produktu gwarantują starannie dobrane materiały:

• Korpus zaworu: Czerwony mosiądz o niskiej zawartości ołowiu (CuSn4Zn6Pb3).
• Element zamykający i oś: Stal nierdzewna.
• Uszczelnienie osi: Wykonane z materiału FKM.

Wskazówki dotyczące montażu i eksploatacji

Zawór można instalować w różnych pozycjach, od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej, czyli z wrzecionem skierowanym do dołu. Produkt jest bezobsługowy. Dla zapewnienia prawidłowego działania kluczowe jest zachowanie kierunku przepływu zgodnego ze strzałką umieszczoną na korpusie. Zaleca się również montaż filtra w instalacji w celu ochrony zaworu przed zanieczyszczeniami stałymi, co wydłuży jego żywotność. Jakość wody powinna być zgodna z normą VDI 2035.

Bezpieczeństwo

Zawór jest przeznaczony wyłącznie do zastosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż powinien być przeprowadzony przez wykwalifikowany personel, z zachowaniem obowiązujących norm i przepisów.
