R412D

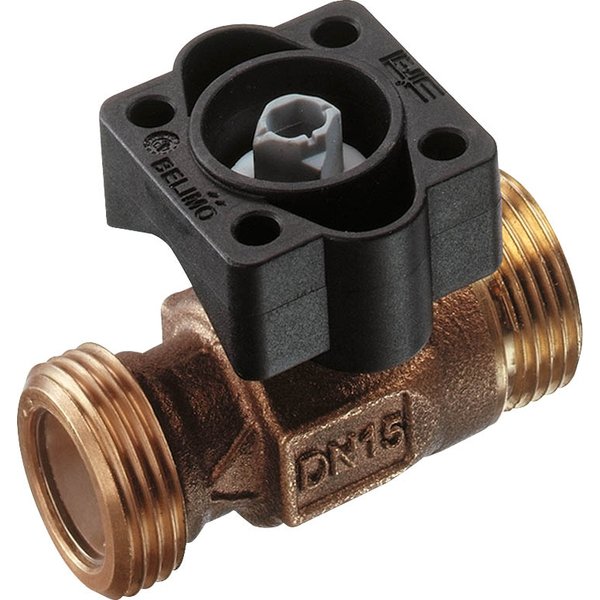

Dwudrogowy zawór z kryzą regulacyjną R4xxD(K)

Model R4xxD(K) to dwudrogowy zawór kulowy z wbudowaną kryzą, zaprojektowany do precyzyjnej, analogowej regulacji przepływu w instalacjach wodnych. Jego konstrukcja zapewnia wyjątkową szczelność, zgodną z klasą A (EN 12266-1), co gwarantuje działanie bez przepuszczania pęcherzyków powietrza. Przyłącze rurowe zrealizowano za pomocą gwintu zewnętrznego zgodnego z normą ISO 228-1.

Zastosowanie

Zawór jest przeznaczony do pracy w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Może być stosowany w instalacjach wodnych o obiegu otwartym lub zamkniętym. Na specjalne zamówienie dostępna jest wersja przystosowana do pracy z podgrzaną wodą pitną.

Czynnik roboczy może stanowić woda lub woda z dodatkiem glikolu (o stężeniu do 50% objętości), o temperaturze w zakresie od 2°C do 130°C.

Najważniejsze cechy

• Stałoprocentowa charakterystyka przepływu: Wbudowana kryza regulacyjna zapewnia zoptymalizowaną, stałoprocentową charakterystykę, co przekłada się na wysoką precyzję regulacji.
• Sterowanie siłownikiem: Zawór jest sterowany za pomocą siłownika obrotowego (sprzedawany oddzielnie), który precyzyjnie ustawia położenie kuli zgodnie z sygnałem sterującym (ciągłym lub 3-punktowym). Otwarcie zaworu następuje przy obrocie wrzeciona w lewo.
• Brak konieczności konserwacji: Konstrukcja zaworu jest bezobsługowa, co minimalizuje koszty eksploatacji.
• Solidna konstrukcja: Korpus wykonano z niskoołowiowego czerwonego mosiądzu, natomiast kluczowe elementy, takie jak element zamykający i oś, wykonano ze stali nierdzewnej.

Wskazówki montażowe

• Zawór należy montować zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie.
• Dopuszczalny jest montaż w pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej, z osią skierowaną w dół.
• W celu zapewnienia prawidłowej pracy i ochrony przed zanieczyszczeniami stałymi, zaleca się instalację odpowiedniego filtra na rurociągu przed zaworem.
