R413D

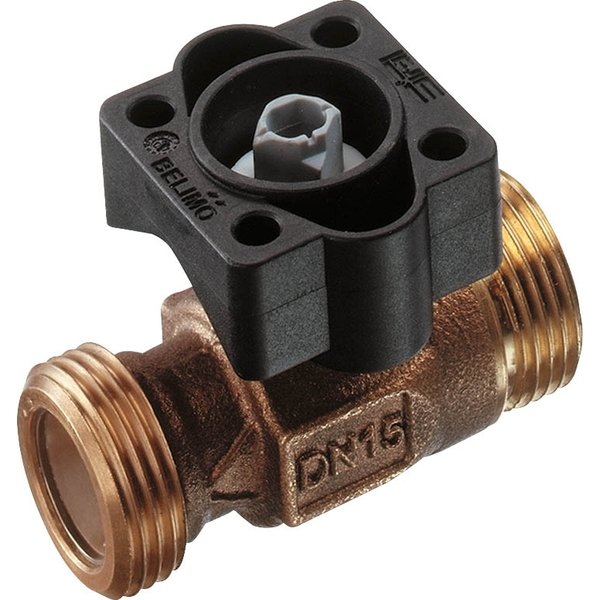

Dwudrogowy zawór z kryzą regulacyjną R4xxD(K)

Prezentowany zawór kulowy z gwintem zewnętrznym został zaprojektowany do pracy w instalacjach wodnych, zarówno w obiegach otwartych, jak i zamkniętych. Jego głównym zadaniem jest analogowa regulacja przepływu wody użytkowej w węzłach cieplnych. Na specjalne życzenie produkt może być przystosowany do pracy z podgrzaną wodą pitną.

Najważniejsze cechy produktu

• Wysoka szczelność: Zawór zapewnia zamknięcie bez przepuszczania pęcherzyków powietrza, co odpowiada klasie szczelności A (zgodnie z normą EN 12266-1).
• Precyzyjna regulacja: Wbudowana kryza regulacyjna gwarantuje stałoprocentową charakterystykę przepływu, zoptymalizowaną w całym zakresie otwarcia.
• Trwałe materiały: Korpus wykonano z niskoołowiowego czerwonego mosiądzu, natomiast element zamykający (kula) oraz oś powstały ze stali nierdzewnej, co zapewnia długą żywotność.
• Bezobsługowa praca: Konstrukcja zaworu nie wymaga regularnych czynności serwisowych.

Zasada działania

Zawór jest sterowany za pomocą siłownika obrotowego, który reaguje na sygnały z systemu sterowania ciągłego lub 3-punktowego. Siłownik precyzyjnie ustawia pozycję kuli wewnątrz zaworu, regulując w ten sposób przepływ. Obrót wrzeciona w lewo powoduje otwarcie zaworu, a w prawo jego zamknięcie.

Wskazówki montażowe

• Pozycja montażu: Zawór można instalować w dowolnej pozycji, od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej, z osią skierowaną ku dołowi.
• Kierunek przepływu: Montaż musi odbywać się zgodnie ze strzałką umieszczoną na korpusie zaworu, aby zapobiec jego uszkodzeniu.
• Jakość wody: W celu zapewnienia prawidłowej pracy zaleca się stosowanie wody zgodnej z normą VDI 2035 oraz montaż filtra chroniącego przed zanieczyszczeniami stałymi.
