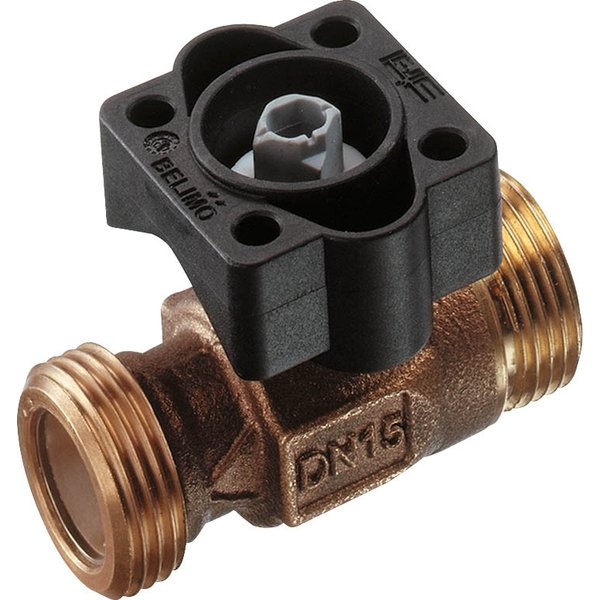

R414D

Dwudrogowy zawór regulacyjny z gwintem zewnętrznym

Zawór z kryzą regulacyjną przeznaczony jest do płynnej, analogowej regulacji przepływu w instalacjach wodnych, zarówno w obiegach otwartych, jak i zamkniętych. Stanowi idealne rozwiązanie do sterowania przepływem wody użytkowej w węzłach cieplnych. Na specjalne zamówienie dostępna jest wersja przystosowana do pracy z podgrzaną wodą pitną.

Kluczowe cechy produktu

• Wysoka szczelność: Konstrukcja zaworu zapewnia całkowitą szczelność, uniemożliwiając przepuszczanie pęcherzyków powietrza (klasa szczelności A zgodnie z normą EN 12266-1).
• Stałoprocentowa charakterystyka przepływu: Wbudowana kryza regulacyjna gwarantuje zoptymalizowaną, stałoprocentową charakterystykę, co zapewnia precyzyjną kontrolę w całym zakresie otwarcia.
• Wszechstronność: Zawór jest przystosowany do pracy z wodą oraz wodą z dodatkiem glikolu (do 50% objętości).
• Trwałe materiały: Korpus wykonany z niskoołowiowego czerwonego mosiądzu, a kluczowe elementy, takie jak element zamykający i oś, ze stali nierdzewnej, co zapewnia długą żywotność urządzenia.
• Brak konieczności konserwacji: Zawór został zaprojektowany jako urządzenie bezobsługowe.

Zasada działania

Zawór kulowy jest sterowany za pomocą siłownika obrotowego. Siłownik, w odpowiedzi na sygnał z systemu sterowania (ciągłego lub 3-punktowego), precyzyjnie ustawia kulę zaworu w odpowiedniej pozycji. Otwarcie zaworu następuje poprzez obrót wrzeciona w lewo, natomiast zamknięcie – w prawo.

Wskazówki montażowe

Dla zapewnienia prawidłowego funkcjonowania urządzenia należy przestrzegać poniższych zaleceń:

• Pozycja montażu: Zawór można instalować w pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej, z osią skierowaną w dół.
• Kierunek przepływu: Montaż musi odbywać się zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie zaworu.
• Jakość wody: W celu ochrony zaworu przed zanieczyszczeniami stałymi zaleca się montaż odpowiedniego filtra w instalacji. Jakość wody powinna spełniać wymagania normy VDI 2035.
