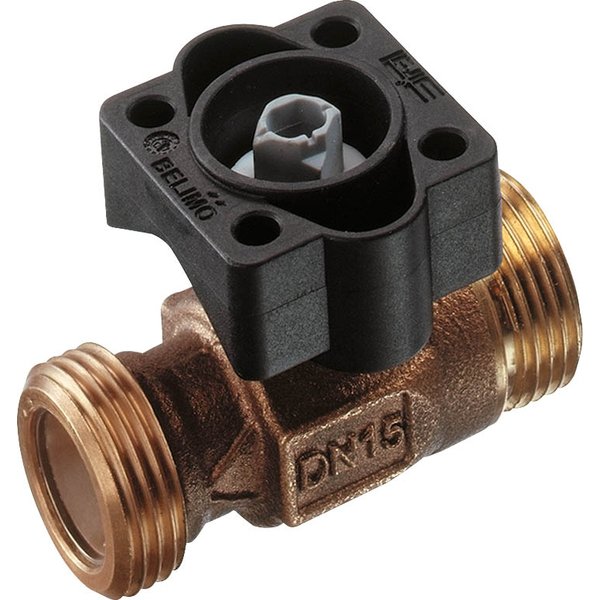

R415D

2-drogowy zawór kulowy Zamknij/Otwórz z gwintem zewnętrznym

Zawór kulowy przeznaczony do instalacji wodnych, zarówno w obiegach otwartych, jak i zamkniętych. Umożliwia analogową regulację przepływu wody użytkowej w węzłach cieplnych. Charakteryzuje się wysoką szczelnością, nie przepuszczając pęcherzyków powietrza (klasa szczelności A zgodnie z normą EN 12266-1). Na specjalne życzenie produkt może być dostosowany do pracy z podgrzaną wodą pitną.

Kluczowe cechy produktu

• Zastosowanie: Systemy grzewcze, wentylacyjne i klimatyzacyjne (HVAC).
• Medium robocze: Woda lub woda z dodatkiem glikolu (do 50% objętości).
• Zakres temperatury medium: od 2°C do 130°C. Należy pamiętać, że typ zastosowanego siłownika może ograniczać maksymalną dopuszczalną temperaturę pracy.
• Materiały wysokiej jakości: Korpus wykonany z niskoołowiowego czerwonego mosiądzu, a element zamykający oraz oś ze stali nierdzewnej, co gwarantuje trwałość i niezawodność.
• Konstrukcja: Produkt jest bezobsługowy.
• Przyłącze: Gwint zewnętrzny zgodny z normą ISO 228-1.

Zasada działania

Zawór jest sterowany za pomocą siłownika obrotowego, który reaguje na sygnał typu Zamknij/Otwórz. Obrót wrzeciona w lewo powoduje otwarcie zaworu, natomiast obrót w prawo prowadzi do jego zamknięcia. Kąt obrotu wynosi 90°.

Wskazówki montażowe i eksploatacyjne

• Pozycja montażu: Zawór można instalować w pozycji od pionowej do poziomej. Montaż w pozycji wiszącej, z wrzecionem skierowanym w dół, jest niedozwolony.
• Kierunek przepływu: Aby uniknąć uszkodzenia, należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu.
• Jakość wody: Wymagana jest zgodność z normą VDI 2035. W celu ochrony zaworu przed zanieczyszczeniami stałymi, takimi jak odpryski spawalnicze, zaleca się instalację filtra na rurociągu.
• Serwis: Zawory są bezobsługowe. Przed przystąpieniem do jakichkolwiek prac serwisowych należy odłączyć zasilanie siłownika, wyłączyć pompy i zamknąć zawory odcinające w danym odcinku instalacji.

Uwagi dotyczące bezpieczeństwa

Zawór został zaprojektowany do użytku wyłącznie w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Stosowanie go w innych celach, w szczególności w samolotach lub innych środkach transportu powietrznego, jest zabronione. Montaż musi być przeprowadzony przez wykwalifikowany personel, z zachowaniem obowiązujących norm i przepisów. Użytkownik nie może samodzielnie naprawiać ani wymieniać żadnych części zaworu.
