R515
| Korpus: | 3-drogowy |
| Tryb pracy zaworu: | Przełączanie, Zamknij/Otwórz |
| Zakres Kvs: | 6.6...14 Kvs |
| Wielkość zaworu DN (mm): | 15 mm |
| Przyłącze rurowe: | Gwint zewnętrzny |

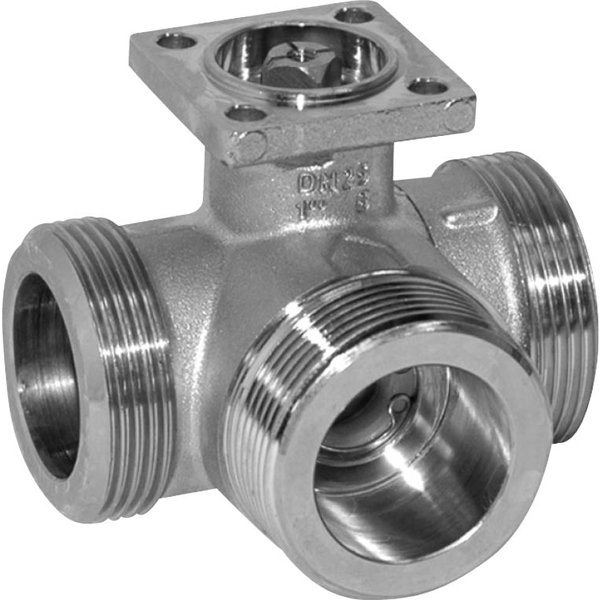

Wszechstronny 3-drogowy zawór kulowy R5..
Zawór kulowy R5.. to 3-drogowe urządzenie przełączające, zaprojektowane do pracy w instalacjach wodnych zarówno o obiegu otwartym, jak i zamkniętym. Jego głównym zadaniem jest przełączanie oraz regulacja przepływu wody w trybie Zamknij/Otwórz, co czyni go idealnym rozwiązaniem dla systemów grzewczych i wentylacyjnych. Na życzenie dostępna jest również wersja przystosowana do pracy z podgrzaną wodą pitną.
Główne cechy produktu
- Wysoka szczelność: Ścieżka regulacji A – AB jest całkowicie szczelna (klasa A wg EN 12266-1), co eliminuje przepuszczanie pęcherzyków powietrza.
- Solidna konstrukcja: Korpus wykonany z niklowanego mosiądzu oraz elementy wewnętrzne, takie jak kula i oś, ze stali nierdzewnej gwarantują długą żywotność.
- Szeroki zakres temperatur: Zawór może pracować z czynnikiem o temperaturze od -10°C do 100°C.
- Wszechstronne zastosowanie: Może pracować z wodą czystą oraz wodą z dodatkiem glikolu (do 50% objętości).
- Brak konieczności konserwacji: Zawór został zaprojektowany jako urządzenie bezobsługowe.
Sposób działania
Zawór jest sterowany za pomocą siłownika obrotowego, który reaguje na sygnał Zamknij/Otwórz. Obrót wrzeciona w lewo powoduje otwarcie zaworu, natomiast obrót w prawo prowadzi do jego zamknięcia. Kąt obrotu wynosi 90°.
Zastosowanie i montaż
Urządzenie jest przeznaczone do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż zaworu jest możliwy w pozycji od pionowej do poziomej (względem wrzeciona). Należy unikać montażu w pozycji wiszącej, z osią skierowaną w dół. Dla zapewnienia długotrwałej i bezawaryjnej pracy zaleca się stosowanie filtra w instalacji w celu ochrony przed zanieczyszczeniami stałymi.
Materiały wykonania
- Korpus zaworu: Mosiądz niklowany
- Element zamykający (kula): Stal nierdzewna
- Oś: Stal nierdzewna
- Uszczelnienie osi: Pierścień samouszczelniający (o-ring) z EPDM
- Gniazdo: Pierścień samouszczelniający (o-ring) Viton, PTFE
| Informacje ogólne | |
|---|---|
| Rodzaj produktu: | Zawór kulowy przełączający, 3-drog., Gwint zewnętrzny |
| Zastosowanie: | Do instalacji wodnych z obiegiem otwartym lub zamkniętym; do przełączania oraz regulacji Zamknij/Otwórz przepływu wody w instalacjach wentylacyjnych i grzewczych; na życzenie odpowiedni do podgrzanej wody pitnej |
| Szczelność (ścieżka regulacji A – AB): | Nieprzepuszczający pęcherzyków powietrza |
| Zakres parametrów (dla serii R5..) | |
| DN: | 15, 20, 25, 32, 40, 50 |
| G ["]: | 1, 1 1/4, 1 1/2, 2, 2 1/4, 2 3/4 |
| Kvs [m³/h]: | 8.6, 16, 21, 26, 32, 49 |
| PN: | 25, 40 |
| Dane funkcjonalne | |
| Czynnik: | Woda, woda pitna (na życzenie), woda z dodatkiem maks. 50% obj. glikolu |
| Temperatura czynnika: | -10...100°C [14...212°F] |
| Ciśnienie zamknięcia ∆ps: | 1400 kPa |
| Różnica ciśnień ∆pmax: | 400 kPa |
| Różnica ciśnień dla cichej pracy: | 200 kPa |
| Natężenie przepływu: | Obejście B – AB: ok. 50% wartości Kvs |
| Dopuszczalne przecieki: | Port A – AB: nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1); obejście B – AB: klasa szczelności I (EN 1349 oraz EN 60534-4) maks. 1% wartości Kvs |
| Kąt obrotu: | 90° |
| Przyłącze rurowe: | Gwint zewnętrzny wg. ISO 228-1 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Serwisowanie: | bezobsługowy |
| Tryb pracy: | Zawór kulowy Zamknij/Otwórz jest przestawiany przy użyciu siłownika obrotowego. Siłownik obrotowy jest sterowany sygnałem Zamknij/Otwórz. Zawór otwiera się, gdy wrzeciono jest obracane w lewo, natomiast zamyka się, gdy wrzeciono jest obracane w prawo. |
| Materiały | |
| Korpus zaworu: | korpus z mosiądzu niklowanego |
| Wykończenie korpusu: | niklowany |
| Element zamykający: | Stal nierdzewna |
| Oś: | Stal nierdzewna |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | Pierścień samouszczelniający (o-ring) Viton, PTFE |
| Smar: | Klübersynth VR 69-252N (jakość wody pitnej) |
