R520

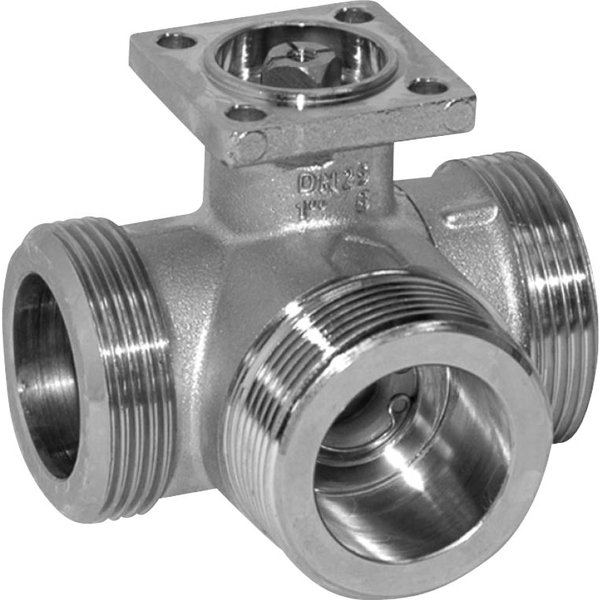

3-drogowy zawór kulowy przełączający

Prezentowany 3-drogowy zawór kulowy z gwintem zewnętrznym został zaprojektowany do zastosowania w instalacjach wodnych, zarówno w obiegach otwartych, jak i zamkniętych. Jego głównym zadaniem jest przełączanie oraz regulacja przepływu wody w trybie "Zamknij/Otwórz" w systemach grzewczych i wentylacyjnych. Dostępna jest również wersja produktu odpowiednia do pracy z podgrzaną wodą pitną (na specjalne życzenie).

Najważniejsze właściwości produktu

• Wysoka szczelność: Zawór gwarantuje szczelność na poziomie nieprzepuszczającym pęcherzyków powietrza na ścieżce regulacji A – AB (klasa A wg EN 12266-1).
• Solidne materiały: Korpus wykonano z mosiądzu niklowanego, natomiast element zamykający oraz oś ze stali nierdzewnej, co zapewnia trwałość i niezawodność.
• Szeroki zakres temperatur: Może pracować z czynnikiem o temperaturze od -10°C do 100°C.
• Kompatybilność z glikolem: Przystosowany do pracy z wodą lub wodą z dodatkiem glikolu (maksymalnie do 50% objętości).
• Produkt bezobsługowy: Konstrukcja zaworu nie wymaga regularnej konserwacji, co obniża koszty eksploatacji.

Tryb pracy i sterowanie

Zawór jest sterowany za pomocą siłownika obrotowego, który otrzymuje sygnał typu "Zamknij/Otwórz". Obrót wrzeciona w lewo powoduje otwarcie zaworu, a obrót w prawo prowadzi do jego zamknięcia. Pełny kąt obrotu wynosi 90°.

Zalecenia montażowe

Prawidłowa pozycja montażu zaworu to orientacja od pionowej do poziomej (względem osi wrzeciona). Należy unikać montażu w pozycji wiszącej, z wrzecionem skierowanym w dół. Dla zapewnienia prawidłowego działania i ochrony zaworu przed zanieczyszczeniami, zaleca się instalację odpowiedniego filtra w systemie rurociągów.
