R525

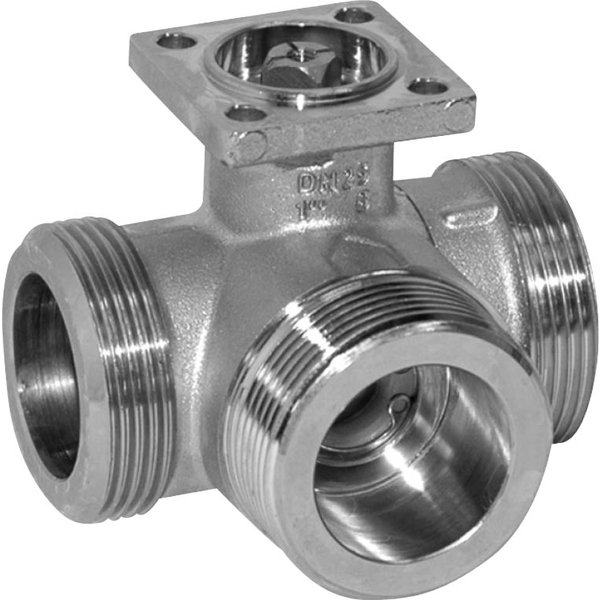

3-drogowy zawór kulowy przełączający R5..

Zawór kulowy przełączający z gwintem zewnętrznym, zaprojektowany do efektywnego przełączania oraz regulacji typu Zamknij/Otwórz w instalacjach grzewczych i wentylacyjnych. Urządzenie jest dedykowane do pracy w instalacjach wodnych zarówno o obiegu otwartym, jak i zamkniętym. Na specjalne życzenie, zawór może być dostosowany do pracy z podgrzaną wodą pitną.

Jedną z kluczowych cech tego zaworu jest jego wysoka szczelność. Na ścieżce regulacji A-AB zapewnia on szczelność nieprzepuszczającą pęcherzyków powietrza, zgodnie z klasą A (EN 12266-1).

Kluczowe właściwości produktu

• Wszechstronne zastosowanie: Przeznaczony do wody, wody z dodatkiem glikolu (do 50% objętości) oraz, na życzenie, do wody pitnej.
• Szeroki zakres temperatur: Może pracować z czynnikiem o temperaturze od -10°C do 100°C.
• Wysoka jakość materiałów: Korpus wykonany z niklowanego mosiądzu, a elementy zamykające oraz oś ze stali nierdzewnej, co gwarantuje trwałość i niezawodność.
• Cicha praca: Dla zapewnienia cichej pracy zaleca się, aby różnica ciśnień nie przekraczała 200 kPa.
• Bezobsługowość: Konstrukcja zaworu nie wymaga regularnej konserwacji.
• Elastyczny montaż: Możliwość instalacji w pozycji od pionowej do poziomej (w odniesieniu do wrzeciona).

Zasada działania

Zawór jest sterowany za pomocą siłownika obrotowego, który reaguje na sygnał Zamknij/Otwórz. Obrót wrzeciona w lewo powoduje otwarcie zaworu, natomiast obrót w prawo prowadzi do jego zamknięcia. Kąt obrotu wynosi 90°.

Wskazówki dotyczące instalacji

Zawór jest przeznaczony wyłącznie do stacjonarnych systemów grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż powinien być przeprowadzony przez wykwalifikowany personel. Aby zapewnić długą i bezawaryjną pracę, zaleca się zabezpieczenie instalacji przed zanieczyszczeniami stałymi poprzez montaż odpowiedniego filtra.
