R540

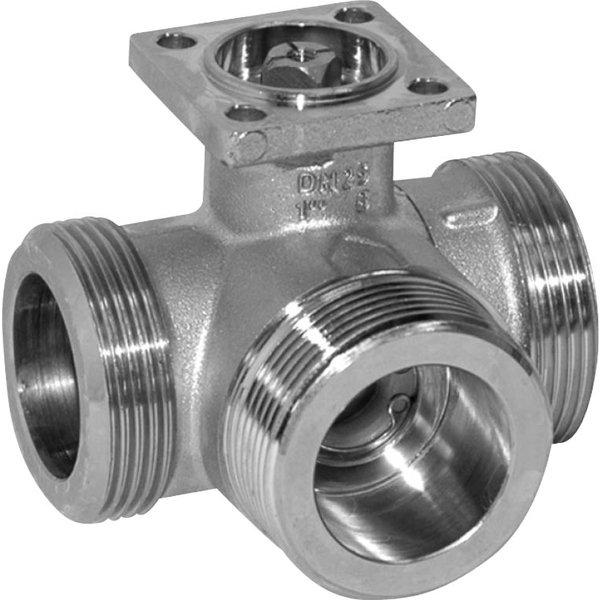

Wszechstronny zawór kulowy przełączający R5..

Trójdrogowy zawór kulowy z serii R5.. to niezawodne rozwiązanie przeznaczone do precyzyjnego przełączania oraz regulacji typu Zamknij/Otwórz w instalacjach grzewczych i wentylacyjnych. Może być z powodzeniem stosowany zarówno w obiegach wodnych zamkniętych, jak i otwartych. Na specjalne życzenie dostępne są również wersje przystosowane do pracy z podgrzaną wodą pitną.

Kluczowe właściwości produktu

• Niezawodna szczelność: Zawór gwarantuje pełną szczelność na ścieżce regulacji (port A – AB), co potwierdza klasa A wg normy EN 12266-1 (nieprzepuszczający pęcherzyków powietrza).
• Solidna konstrukcja: Korpus wykonany z niklowanego mosiądzu oraz elementy wewnętrzne, takie jak kula i oś ze stali nierdzewnej, zapewniają długą żywotność i odporność na trudne warunki pracy.
• Szeroki zakres zastosowań: Urządzenie jest przystosowane do pracy z wodą oraz wodą z dodatkiem glikolu (do 50% objętości) w zakresie temperatur od -10°C do 100°C.
• Bezobsługowa eksploatacja: Dzięki przemyślanej konstrukcji i wysokiej jakości materiałom, zawór nie wymaga regularnych czynności serwisowych.
• Łatwa instalacja: Przyłącze z gwintem zewnętrznym zgodnym z normą ISO 228-1 oraz możliwość montażu w pozycji od pionowej do poziomej ułatwiają integrację z systemem.

Zasada działania

Zawór jest sterowany za pomocą siłownika obrotowego, który reaguje na sygnał typu Zamknij/Otwórz. Obrót wrzeciona w lewo powoduje otwarcie przepływu, natomiast obrót w prawo prowadzi do jego zamknięcia. Kąt obrotu wynosi 90°.

Wskazówki dotyczące montażu i bezpieczeństwa

Produkt przeznaczony jest do zastosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż powinien być przeprowadzony przez personel posiadający odpowiednie kwalifikacje. Dla zapewnienia cichej pracy zaleca się, aby różnica ciśnień nie przekraczała 200 kPa. Zawór należy montować zgodnie z kierunkiem przepływu oznaczonym na korpusie, w pozycji od pionowej do poziomej (wrzecionem do góry lub w bok).
