Zawór kulowy przełączający, 3-drog., DN 50, Gwint zewnętrzny, G 2 3/4", PN 25, ps 1600 kPa, Kvs 49 m³/h, Temperatura czynnika -10...100°C [14...212°F]

Producent: Belimo

Kod produktu: R550

Korpus:	3-drogowy
Tryb pracy zaworu:	Zamknij/Otwórz
Zakres Kvs:	41...170 Kvs
Wielkość zaworu DN (mm):	50 mm
Przyłącze rurowe:	Gwint zewnętrzny

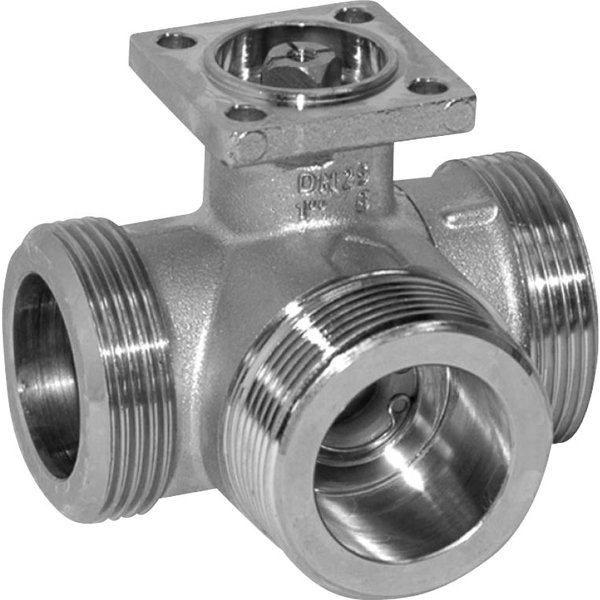

3-drogowy zawór kulowy przełączający R5..

Trójdrogowy zawór kulowy z gwintem zewnętrznym, przeznaczony do zastosowania w instalacjach wodnych, zarówno w obiegach otwartych, jak i zamkniętych. Idealnie sprawdza się w systemach grzewczych i wentylacyjnych, gdzie służy do przełączania lub regulacji przepływu wody w trybie Otwórz/Zamknij. Na specjalne życzenie, zawór może być dostosowany do pracy z podgrzaną wodą pitną.

Cechy Główne

Wysoka szczelność: Gwarantuje szczelność nieprzepuszczającą pęcherzyków powietrza na ścieżce regulacji A–AB (zgodnie z klasą A wg EN 12266-1).
Wszechstronne medium: Przystosowany do pracy z wodą oraz wodą z dodatkiem glikolu (do 50% objętości).
Szeroki zakres temperatur: Może pracować z czynnikiem o temperaturze od -10°C do 100°C.
Solidna konstrukcja: Korpus wykonany z niklowanego mosiądzu, natomiast kula oraz wrzeciono ze stali nierdzewnej, co zapewnia długą żywotność.
Bezobsługowość: Konstrukcja zaworu nie wymaga okresowych przeglądów ani serwisowania.

Sposób Działania

Zawór jest sterowany za pomocą siłownika obrotowego, który reaguje na sygnał typu Otwórz/Zamknij. Obrót wrzeciona w lewo powoduje otwarcie zaworu, natomiast obrót w prawo prowadzi do jego zamknięcia. Kąt obrotu wynosi 90°.

Zalecenia Montażowe

Zawór można instalować w każdej pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej, z wrzecionem skierowanym w dół. Dla zapewnienia prawidłowej pracy i wydłużenia okresu eksploatacji, jakość wody powinna być zgodna z obowiązującymi normami (np. VDI 2035), a instalacja zabezpieczona odpowiednim filtrem przed zanieczyszczeniami stałymi.

Przegląd typów
R515:	DN 15, G 1", Kvs 8.6 m³/h, PN 40
R520:	DN 20, G 1 1/4", Kvs 21 m³/h, PN 40
R525:	DN 25, G 1 1/2", Kvs 26 m³/h, PN 40
R530:	DN 32, G 2", Kvs 16 m³/h, PN 40
R532:	DN 32, G 2", Kvs 32 m³/h, PN 25
R540:	DN 40, G 2 1/4", Kvs 32 m³/h, PN 25
R550:	DN 50, G 2 3/4", Kvs 49 m³/h, PN 25
Dane funkcjonalne
Czynnik:	Woda, woda pitna (na życzenie), woda z dodatkiem maks. 50% obj. glikolu.
Temperatura czynnika:	-10...100°C [14...212°F]
Temperatura czynnika, wskazówka:	Przy temperaturze czynnika wynoszącej -10...2°C zaleca się przedłużenie szyjki zaworu. Dopuszczalna temperatura czynnika może być ograniczona w zależności od typu siłownika. Ograniczenia można znaleźć w odpowiednich kartach katalogowych siłowników.
Ciśnienie zamknięcia ∆ps:	1400 kPa
Różnica ciśnień ∆pmax:	400 kPa
Uwaga dotycząca różnicy ciśnień:	200 kPa w celu zapewnienia cichej pracy
Natężenie przepływu:	Obejście B – AB: ok. 50% wartości Kvs
Dopuszczalne przecieki:	Port A – AB: nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1); obejście B – AB: klasa szczelności I (EN 1349 oraz EN 60534-4) maks. 1% wartości Kvs
Kąt obrotu:	90°
Przyłącze rurowe:	Gwint zewnętrzny wg. ISO 228-1
Pozycja montażu:	pionowa do poziomej (względem wrzeciona)
Kategoria dokumentu:	bezobsługowy
Materiały
Korpus zaworu:	korpus z mosiądzu niklowanego
Wykończenie korpusu:	niklowany
Element zamykający:	Stal nierdzewna
Oś:	Stal nierdzewna
Uszczelnienie osi:	Pierścień samouszczelniający (o-ring) z EPDM
Gniazdo:	Pierścień samouszczelniający (o-ring) Viton, PTFE
Smar:	Klübersynth VR 69-252N (jakość wody pitnej)
Tryb pracy
Tryb pracy:	Zawór kulowy Zamknij/Otwórz jest przestawiany przy użyciu siłownika obrotowego. Siłownik obrotowy jest sterowany sygnałem Zamknij/Otwórz. Zawór otwiera się, gdy wrzeciono jest obracane w lewo, natomiast zamyka się, gdy wrzeciono jest obracane w prawo.
Akcesoria elektryczne
Ogrzewanie wrzeciona do zaworu kulowego DN 15...50, AC/DC 24 V, 20 W:	ZR24-2
Akcesoria mechaniczne
Przedłużenie szyjki zaworu do zaworu kulowego DN 15...50:	ZR-EXT-01
Złączka rurowa gwintowana do zaworu kulowego z gwintem zewnętrznym DN 15 Rp 1/2":	ZR4515
Złączka rurowa gwintowana do zaworu kulowego z gwintem zewnętrznym DN 20 Rp 3/4":	ZR4520
Złączka rurowa gwintowana do zaworu kulowego z gwintem zewnętrznym DN 25 Rp 1":	ZR4525
Złączka rurowa gwintowana do zaworu kulowego z gwintem zewnętrznym DN 32 Rp 1 1/4":	ZR4532
Złączka rurowa gwintowana do zaworu kulowego z gwintem zewnętrznym DN 40 Rp 1 1/2":	ZR4540
Złączka rurowa gwintowana do zaworu kulowego z gwintem zewnętrznym DN 50 Rp 2":	ZR4550
Wskazówki dotyczące montażu
Dozwolona pozycja montażu:	Zawór kulowy można montować w pozycji od pionowej do poziomej. Nie wolno montować zaworu kulowego w pozycji wiszącej, tzn. z osią skierowaną do dołu.
Wymogi dotyczące jakości wody:	Jakość wody musi być zgodna z wymaganiami normy VDI 2035. Zawory Belimo są elementami regulacyjnymi. W celu zapewnienia prawidłowej pracy oraz wydłużenia okresu eksploatacji, zawory muszą być zabezpieczone przed zanieczyszczeniem cząstkami stałymi (np. odpryskami po spawaniu). Zalecany jest montaż odpowiedniego filtra.
Serwisowanie:	Zawory kulowe i siłowniki obrotowe są urządzeniami bezobsługowymi. Przed przystąpieniem do jakichkolwiek prac serwisowych przy elemencie regulacyjnym, trzeba odłączyć siłownik obrotowy od zasilania elektrycznego (w razie potrzeby przez odłączenie kabla zasilającego). Ponadto, w odpowiednim odcinku rurociągu trzeba wyłączyć pompy, jak również zamknąć odpowiednie zawory odcinające (w razie potrzeby odczekać do ostygnięcia rurociągu oraz zrównać ciśnienie w systemie z ciśnieniem otoczenia). Systemu nie wolno ponownie uruchamiać, dopóki zawór kulowy i siłownik obrotowy nie zostaną prawidłowo zamontowane zgodnie z instrukcjami, a rurociąg nie zostanie napełniony przez przeszkolony personel.
Kierunek przepływu:	Kierunek przepływu musi być zgodny ze strzałką widoczną na obudowie, ponieważ w przeciwnym razie może dojść do uszkodzenia zaworu kulowego. Trzeba sprawdzić, czy kula znajduje się w prawidłowym położeniu (zgodnie z oznaczeniem na osi).
