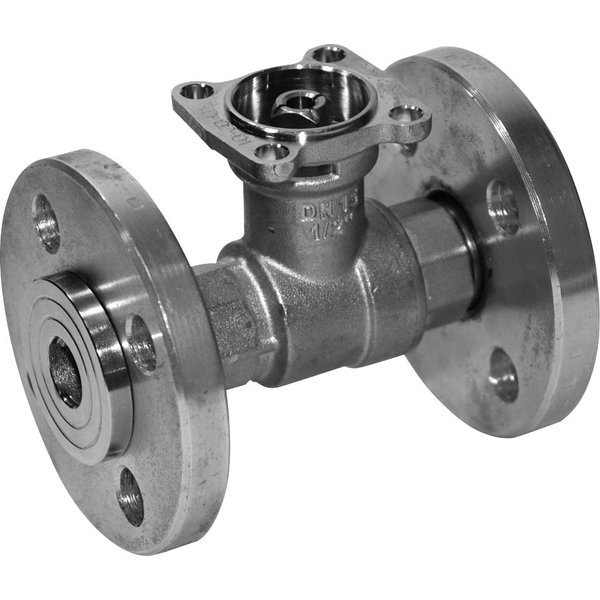

R6015R-B1

Dwudrogowy zawór kulowy z przyłączem kołnierzowym PN 6

Zawór kulowy przeznaczony do pracy w trybie Otwórz/Zamknij, dedykowany do instalacji wodnych o obiegu otwartym lub zamkniętym. Służy do efektywnego odcinania oraz regulacji przepływu wody w systemach wentylacyjnych i grzewczych. Charakteryzuje się wysoką szczelnością, uniemożliwiającą przepuszczanie pęcherzyków powietrza (klasa szczelności A wg EN 12266-1).

Sposób działania

Zawór jest sterowany za pomocą siłownika obrotowego, który reaguje na sygnał sterujący Otwórz/Zamknij. Obrót osi w lewo powoduje otwarcie zaworu, natomiast obrót w prawo prowadzi do jego zamknięcia.

Kluczowe cechy i konstrukcja

• Czynnik roboczy: Woda lub mieszanina wody z glikolem (maksymalnie 50% zawartości glikolu).
• Zakres temperatury czynnika: od -10°C do 100°C. Przy temperaturach od -10°C do 2°C zalecane jest użycie ogrzewania osi.
• Korpus: Wykonany z mosiądzu niklowanego.
• Element zamykający: Kula z mosiądzu chromowanego.
• Oś: Mosiądz niklowany.
• Uszczelnienie: Uszczelnienie osi z EPDM, gniazdo zaworu z PTFE.
• Przyłącze: Kołnierz zgodny z normą EN 1092-1/4.
• Konserwacja: Produkt jest bezobsługowy.

Wskazówki montażowe

Zawór można montować w pozycji od pionowej do poziomej (względem wrzeciona). Nie należy instalować go w pozycji wiszącej, z osią skierowaną w dół. Montaż musi być wykonany zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie, aby uniknąć uszkodzenia zaworu. W celu zapewnienia długiej i bezawaryjnej pracy zaleca się zabezpieczenie instalacji przed zanieczyszczeniami stałymi poprzez montaż odpowiedniego filtra.

Uwagi dotyczące bezpieczeństwa

Zawór jest przeznaczony do użytku wyłącznie w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż powinien być przeprowadzony przez osoby z odpowiednimi uprawnieniami, z zachowaniem obowiązujących norm i przepisów.
