R6020R-B1
| Korpus: | 2-drogowy |
| Tryb pracy zaworu: | Zamknij/Otwórz |
| Zakres Kvs: | 15...40 Kvs |
| Wielkość zaworu DN (mm): | 20 mm |
| Przyłącze rurowe: | Kołnierz |

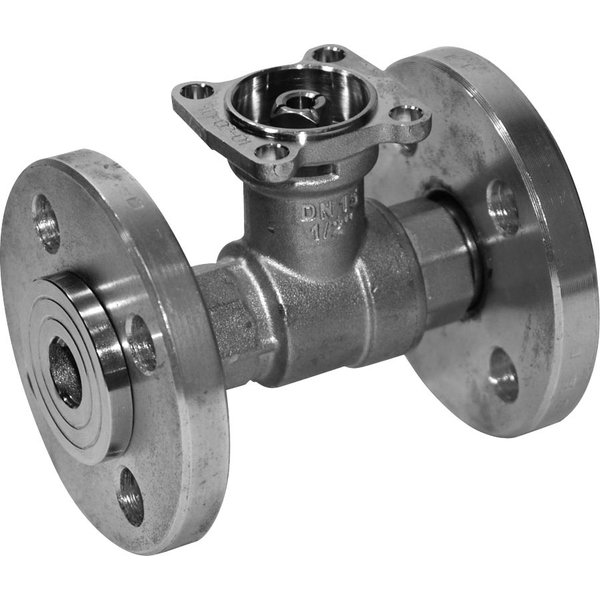

2-drogowy zawór kulowy Zamknij/Otwórz PN 6
Kołnierzowy zawór kulowy przeznaczony do pracy w instalacjach wodnych, zarówno w obiegach otwartych, jak i zamkniętych. Jego głównym zadaniem jest realizacja funkcji odcinania oraz regulacji przepływu typu Zamknij/Otwórz w systemach grzewczych i wentylacyjnych. Zawór charakteryzuje się wysoką szczelnością, co potwierdza klasa A (zgodnie z normą EN 12266-1), gwarantując brak przepuszczalności pęcherzyków powietrza.
Główne cechy produktu
- Zastosowanie: Systemy grzewcze, wentylacyjne i klimatyzacyjne.
- Czynnik roboczy: Woda oraz mieszaniny wody z glikolem (stężenie glikolu do 50% objętości).
- Temperatura czynnika: Zakres pracy od -10°C do 100°C.
- Przyłącze: Kołnierzowe, wykonane zgodnie ze standardem EN 1092-1/4.
- Szczelność: Konstrukcja nieprzepuszczająca pęcherzyków powietrza.
- Obsługa: Produkt jest bezobsługowy.
Zasada działania
Zawór jest sterowany za pomocą siłownika obrotowego, który reaguje na sygnał Zamknij/Otwórz. Obrót wrzeciona w lewo powoduje otwarcie zaworu, natomiast obrót w prawo prowadzi do jego zamknięcia. Kąt obrotu wynosi 90°.
Materiały i konstrukcja
- Korpus zaworu: Mosiądz niklowany.
- Element zamykający (kula): Mosiądz chromowany.
- Oś: Mosiądz niklowany.
- Uszczelnienie osi: Pierścień samouszczelniający (o-ring) z EPDM.
- Gniazdo zaworu: Wykonane z PTFE z dodatkowym o-ringiem z EPDM lub Viton (w zależności od modelu).
- Kołnierze: Stal ocynkowana lub aluminium (w zależności od średnicy).
Wskazówki montażowe
Zawór może być instalowany w dowolnej pozycji od pionowej do poziomej, jednak nie należy montować go w pozycji wiszącej (z osią skierowaną w dół). Dla zapewnienia długiej i bezawaryjnej pracy, jakość wody w instalacji powinna być zgodna z normą VDI 2035. Zaleca się stosowanie odpowiedniego filtra w instalacji w celu ochrony zaworu przed zanieczyszczeniami stałymi.
Dostępne akcesoria
- Ogrzewanie wrzeciona AC/DC 24 V (Typ: ZR24-2)
- Przedłużenie szyjki zaworu (Typ: ZR-EXT-01)
| Dane funkcjonalne | |
|---|---|
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -10...100°C [14...212°F] |
| Ciśnienie zamknięcia ∆ps: | 600 kPa |
| Różnica ciśnień ∆pmax: | 100 kPa |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Kąt obrotu: | 90° |
| Przyłącze rurowe: | Kołnierz wg. EN 1092-1/4 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | korpus z mosiądzu niklowanego |
| Wykończenie korpusu: | niklowany |
| Element zamykający: | mosiądz chromowany |
| Oś: | mosiądz niklowany |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | PTFE, pierścień samouszczelniający (o-ring) z EPDM (DN 15, 25, 32, 40, 50); Pierścień samouszczelniający (o-ring) Viton, PTFE (DN 20) |
| Kołnierza: | Stal ocynkowana (DN 15, 20); Aluminium (DN 25, 32, 40, 50) |
| Powierzchnia uszczelnienia kołnierza: | Mosiądz niklowany |
