R6025R-B2
| Korpus: | 2-drogowy |
| Tryb pracy zaworu: | Zamknij/Otwórz |
| Zakres Kvs: | 15...40 Kvs |
| Wielkość zaworu DN (mm): | 25 mm |
| Przyłącze rurowe: | Kołnierz |
2-drogowy zawór kulowy Zamknij/Otwórz PN 6
Dwudrogowy zawór kulowy z przyłączem kołnierzowym, przeznaczony do pracy w instalacjach grzewczych i wentylacyjnych. Idealnie sprawdza się w obiegach wodnych, zarówno otwartych, jak i zamkniętych, pełniąc funkcję odcinającą (Zamknij/Otwórz).
Kluczowe cechy produktu
- Pełna szczelność: Gwarancja braku przecieków (nie przepuszcza pęcherzyków powietrza), potwierdzona klasą szczelności A zgodnie z normą EN 12266-1.
- Niezawodna praca: Urządzenie jest bezobsługowe, co zapewnia komfort i redukuje koszty eksploatacji.
- Wszechstronność: Możliwość pracy z wodą lub wodą z dodatkiem glikolu (do 50% objętości).
- Szeroki zakres temperatur: Zawór może pracować z czynnikiem o temperaturze od -10°C do 100°C.
Sposób działania
Zawór jest sterowany za pomocą siłownika obrotowego, który reaguje na sygnał typu Zamknij/Otwórz. Obrót wrzeciona w kierunku przeciwnym do ruchu wskazówek zegara powoduje otwarcie zaworu, natomiast obrót w prawo prowadzi do jego zamknięcia. Kąt obrotu wynosi 90°.
Budowa i materiały
Korpus zaworu wykonano z niklowanego mosiądzu. Element zamykający (kula) oraz oś również wykonano z mosiądzu (chromowanego i niklowanego). Trwałe uszczelnienie osi zapewniają o-ringi z EPDM, a gniazdo wykonano z PTFE. W zależności od średnicy, kołnierze produkowane są ze stali ocynkowanej lub aluminium.
Wskazówki montażowe i eksploatacyjne
- Pozycja montażu: Zawór można instalować w pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej (z wrzecionem skierowanym w dół).
- Kierunek przepływu: Instalacja musi być zgodna z kierunkiem strzałki umieszczonej na korpusie zaworu.
- Jakość wody: Aby zapewnić długą i bezawaryjną pracę, zaleca się stosowanie wody o jakości zgodnej z normą VDI 2035 oraz instalację filtra w celu ochrony przed zanieczyszczeniami stałymi.
- Niskie temperatury: Przy pracy z czynnikiem o temperaturze od -10°C do 2°C rekomendowane jest użycie akcesoryjnego ogrzewania osi.

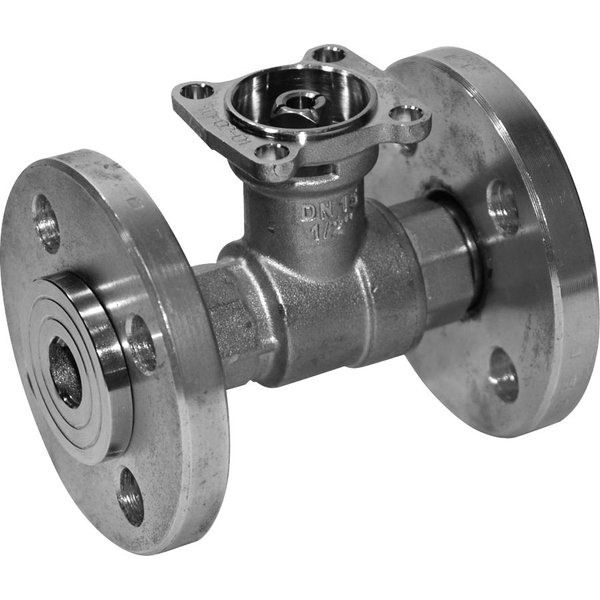

Uwaga: Zdjęcie produktu jest poglądowe i może odbiegać od jego rzeczywistego wyglądu.
| Dane funkcjonalne | |
|---|---|
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -10...100°C [14...212°F] |
| Ciśnienie zamknięcia ∆ps: | 600 kPa |
| Różnica ciśnień ∆pmax: | 100 kPa |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Kąt obrotu: | 90° |
| Przyłącze rurowe: | Kołnierz wg. EN 1092-1/4 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | korpus z mosiądzu niklowanego |
| Wykończenie korpusu: | niklowany |
| Element zamykający: | mosiądz chromowany |
| Oś: | mosiądz niklowany |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | PTFE, pierścień samouszczelniający (o-ring) z EPDM (DN 15, 25, 32, 40, 50) Pierścień samouszczelniający (o-ring) Viton, PTFE (DN 20) |
| Kołnierza: | Stal ocynkowana (DN 15, 20) Aluminium (DN 25, 32, 40, 50) |
| Powierzchnia uszczelnienia kołnierza: | Mosiądz niklowany |
