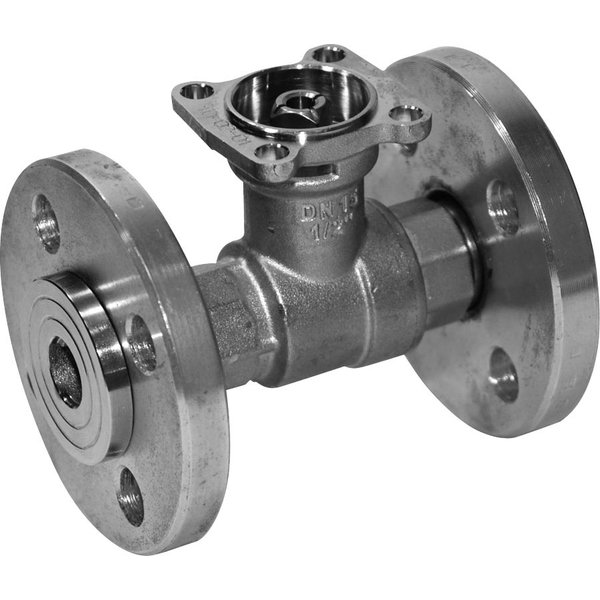

R6050R-B3

2-drogowy zawór kulowy Zamknij/Otwórz z przyłączem kołnierzowym PN 6

Prezentowany zawór kulowy jest przeznaczony do pracy w instalacjach grzewczych i wentylacyjnych, zarówno w obiegach otwartych, jak i zamkniętych. Jego głównym zadaniem jest realizacja funkcji odcinającej oraz regulacji typu Zamknij/Otwórz. Charakteryzuje się wysoką klasą szczelności A (zgodnie z normą EN 12266-1), co gwarantuje pracę bez przepuszczania pęcherzyków powietrza.

Sposób działania

Zawór jest sterowany za pomocą siłownika obrotowego, który reaguje na sygnał Zamknij/Otwórz. Obrót wrzeciona w lewo powoduje otwarcie zaworu, natomiast obrót w prawo prowadzi do jego zamknięcia.

Zastosowanie

• Instalacje wodne z obiegiem otwartym lub zamkniętym.
• Funkcje odcinania przepływu w systemach wentylacyjnych i grzewczych.
• Może być stosowany z czynnikiem roboczym w postaci wody lub wody z dodatkiem glikolu (do 50% objętości).

Kluczowe cechy produktu

• Szczelność: Klasa A wg EN 12266-1, nie przepuszcza pęcherzyków powietrza.
• Materiały: Korpus wykonany z niklowanego mosiądzu, kula z mosiądzu chromowanego.
• Przyłącze: Kołnierz zgodny z normą EN 1092-1/4.
• Bezobsługowość: Konstrukcja nie wymaga regularnych prac serwisowych.

Materiały konstrukcyjne

• Korpus zaworu: Mosiądz niklowany
• Kula (element zamykający): Mosiądz chromowany
• Oś: Mosiądz niklowany
• Uszczelnienie osi: O-ring wykonany z EPDM
• Gniazdo: PTFE z o-ringiem EPDM (dla DN 15, 25, 32, 40, 50) lub PTFE z o-ringiem Viton (dla DN 20)
• Kołnierz: Stal ocynkowana (dla DN 15, 20) lub Aluminium (dla DN 25, 32, 40, 50)

Wskazówki montażowe i eksploatacyjne

Montaż zaworu powinien być przeprowadzony przez personel z odpowiednimi kwalifikacjami, z zachowaniem obowiązujących norm.

• Pozycja montażu: Zawór można instalować w pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej (z osią skierowaną w dół).
• Kierunek przepływu: Montaż musi być zgodny z kierunkiem wskazanym przez strzałkę na korpusie zaworu, aby uniknąć jego uszkodzenia.
• Jakość wody: W celu zapewnienia długiej i bezawaryjnej pracy, jakość wody powinna być zgodna z normą VDI 2035. Zaleca się instalację filtra w celu ochrony przed zanieczyszczeniami stałymi.
• Serwis: Zawór jest urządzeniem bezobsługowym. Przed przystąpieniem do jakichkolwiek prac przy zaworze należy odłączyć zasilanie siłownika i zamknąć dopływ czynnika w rurociągu.
