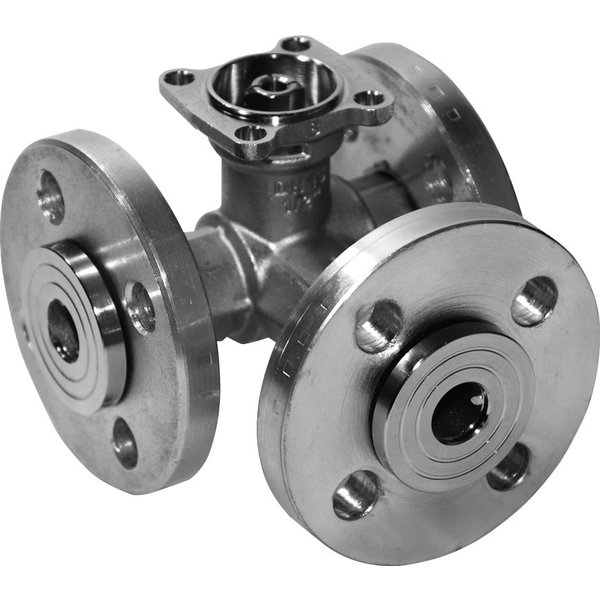

R7015R-B1

3-drogowy zawór kulowy przełączający z kołnierzem PN6

Trójdrogowy zawór kulowy przełączający z przyłączem kołnierzowym, zaprojektowany do pracy w zamkniętych obiegach wodnych. Idealnie nadaje się do zastosowań w systemach grzewczych i wentylacyjnych, gdzie pełni funkcję przełączania lub regulacji typu Otwórz/Zamknij dla przepływu wody.

Najważniejsze cechy produktu

• Wysoka szczelność: Gwarantuje szczelność pęcherzykową na drodze regulacji A – AB, zgodnie z klasą A normy EN 12266-1, co zapobiega niepożądanym przeciekom.
• Solidna konstrukcja: Korpus wykonany z niklowanego mosiądzu oraz kula z mosiądzu chromowanego zapewniają długą żywotność i odporność na korozję.
• Bezobsługowa praca: Zawór nie wymaga regularnych czynności serwisowych, co obniża koszty eksploatacji.
• Wszechstronne zastosowanie: Może pracować z wodą lub wodą z dodatkiem glikolu (do 50% objętości) w zakresie temperatur od -10 do 100°C.

Zasada działania

Zawór jest sterowany za pomocą siłownika obrotowego, który realizuje funkcję Otwórz/Zamknij. Obrót wrzeciona w kierunku przeciwnym do ruchu wskazówek zegara powoduje otwarcie zaworu, natomiast obrót w prawo prowadzi do jego zamknięcia.

Wskazówki montażowe i eksploatacyjne

• Pozycja montażu: Zawór może być instalowany w dowolnej pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej (wrzecionem skierowanym do dołu).
• Jakość czynnika: Aby zapewnić długotrwałą i bezawaryjną pracę, jakość wody powinna być zgodna z normą VDI 2035. Zaleca się stosowanie filtra siatkowego w instalacji w celu ochrony zaworu przed zanieczyszczeniami stałymi.
• Kierunek przepływu: Montaż należy wykonać zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie zaworu, aby uniknąć jego uszkodzenia.

Dostępne akcesoria

Możliwość doposażenia zaworu w dodatkowe komponenty:

• Ogrzewanie wrzeciona (np. do pracy w niskich temperaturach)
• Przedłużenie szyjki zaworu
