R7020R-B1

Zawór kulowy przełączający, 3-drog., DN 20, Kołnierz, PN 6, ps 600 kPa, Kvs 32 m³/h, Temperatura czynnika -10...100°C [14...212°F]

Producent: Belimo

Kod produktu: R7020R-B1

Korpus:	3-drogowy
Tryb pracy zaworu:	Zamknij/Otwórz
Zakres Kvs:	15...40 Kvs
Wielkość zaworu DN (mm):	20 mm
Przyłącze rurowe:	Kołnierz

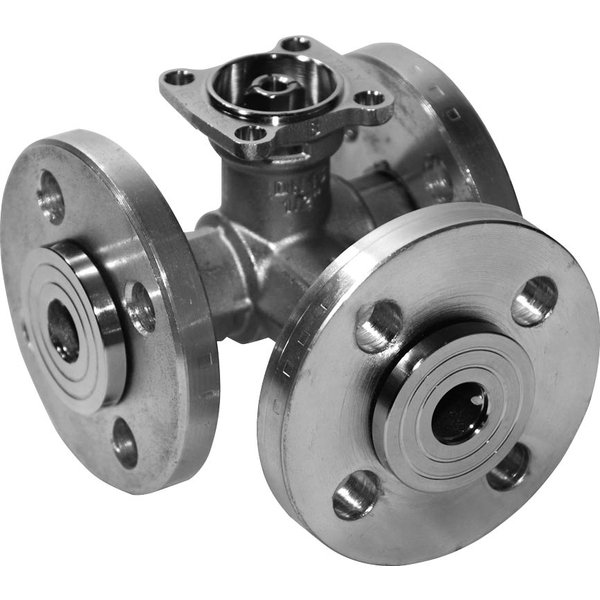

3-drogowy zawór kulowy przełączający R7..R-B.. z przyłączem kołnierzowym

Zawór kulowy serii R7..R-B.. to niezawodne rozwiązanie przeznaczone do pracy w zamkniętych obiegach instalacji wodnych. Jego głównym zadaniem jest przełączanie oraz regulacja przepływu wody w trybie Zamknij/Otwórz, co czyni go idealnym komponentem dla systemów wentylacyjnych oraz grzewczych.

Najważniejsze cechy produktu

Zastosowanie w HVAC: Dedykowany do instalacji wentylacyjnych i grzewczych z obiegiem zamkniętym.
Wysoka szczelność: Gwarantuje szczelność nieprzepuszczającą pęcherzyków powietrza na ścieżce regulacji A–AB, zgodnie z klasą A (EN 12266-1).
Sterowanie Zamknij/Otwórz: Zawór jest sterowany za pomocą siłownika obrotowego, który reaguje na sygnał Zamknij/Otwórz. Obrót wrzeciona w lewo otwiera zawór, a w prawo go zamyka.
Bezobsługowa konstrukcja: Produkt nie wymaga regularnych czynności serwisowych, co zapewnia komfort użytkowania.

Solidna konstrukcja i materiały

Zawór został wykonany z wysokiej jakości materiałów, zapewniających długą żywotność i niezawodność:

Korpus: Mosiądz niklowany
Element zamykający (kula): Mosiądz chromowany
Wrzeciono: Mosiądz niklowany
Uszczelnienia: O-ringi z EPDM oraz gniazdo z PTFE gwarantują trwałość i szczelność połączeń.
Kołnierz: Wykonany ze stali ocynkowanej lub aluminium, w zależności od średnicy.

Zalecenia dotyczące montażu i eksploatacji

Czynnik roboczy: Zawór jest przystosowany do pracy z wodą lub mieszaniną wody z glikolem (maksymalnie 50% objętości).
Zakres temperatur: Dopuszczalna temperatura czynnika wynosi od -10°C do 100°C.
Pozycja montażu: Możliwy montaż w dowolnej pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej, z wrzecionem skierowanym w dół.
Jakość wody: W celu zapewnienia prawidłowej pracy i ochrony przed zanieczyszczeniami, zaleca się stosowanie w instalacji odpowiedniego filtra i utrzymanie jakości wody zgodnej z normą VDI 2035.
Kierunek przepływu: Montaż musi odbywać się zgodnie ze strzałką kierunku przepływu umieszczoną na korpusie zaworu.

Przegląd typów
DN:	15, 20, 25, 32, 40, 50
Kvs:	15, 26, 31, 32, 49 m³/h
PN:	6
Dane funkcjonalne
Czynnik:	Woda, woda z dodatkiem maks. 50% obj. glikolu.
Temperatura czynnika:	-10...100°C [14...212°F]
Ciśnienie zamknięcia ∆ps:	600 kPa
Różnica ciśnień ∆pmax:	100 kPa
Natężenie przepływu:	Obejście B – AB: ok. 50% wartości Kvs
Dopuszczalne przecieki:	Port A – AB: nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1); obejście B – AB: klasa szczelności I (EN 1349 oraz EN 60534-4) maks. 1% wartości Kvs
Kąt obrotu:	90°
Przyłącze rurowe:	Kołnierz wg. EN 1092-1/4
Pozycja montażu:	pionowa do poziomej (względem wrzeciona)
Kategoria dokumentu:	bezobsługowy
Materiały
Korpus zaworu:	korpus z mosiądzu niklowanego
Wykończenie korpusu:	niklowany
Element zamykający:	mosiądz chromowany
Oś:	mosiądz niklowany
Uszczelnienie osi:	Pierścień samouszczelniający (o-ring) z EPDM
Gniazdo:	PTFE, pierścień samouszczelniający (o-ring) z EPDM (dla DN 15, 25, 32, 40, 50); Pierścień samouszczelniający (o-ring) Viton, PTFE (dla DN 20)
Kołnierz:	Stal ocynkowana (dla DN 15, 20); Aluminium (dla DN 25, 32, 40, 50)
Powierzchnia uszczelnienia kołnierza:	Mosiądz niklowany
