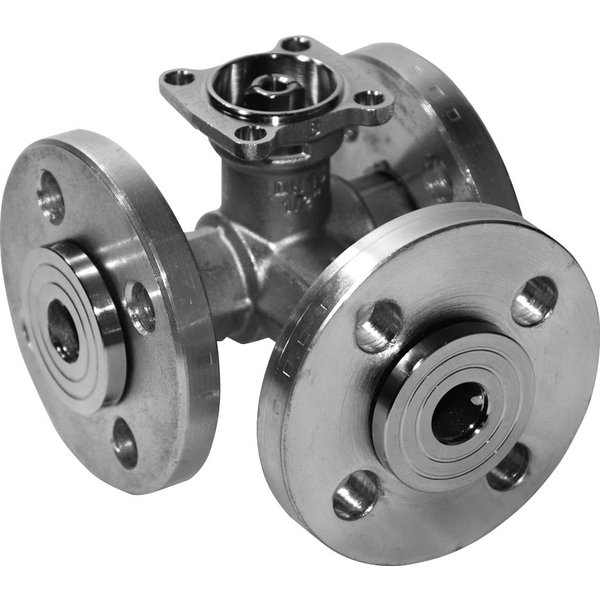

R7032R-B3

3-drogowy zawór kulowy przełączający z przyłączem kołnierzowym

Zawór został zaprojektowany do pracy w zamkniętych obiegach instalacji wodnych, znajdując zastosowanie w systemach grzewczych i wentylacyjnych. Jego główną funkcją jest przełączanie przepływu medium w trybie Otwórz/Zamknij.

Główne cechy produktu

• Wysoka szczelność: Gwarantuje brak przecieków pęcherzyków powietrza na ścieżce regulacji A–AB, co odpowiada klasie szczelności A (zgodnie z normą EN 12266-1).
• Przeznaczenie: Dedykowany do instalacji wodnych, może pracować z wodą lub wodą z dodatkiem glikolu (do maksymalnie 50% objętości).
• Konstrukcja bezobsługowa: Zawór nie wymaga regularnego serwisowania, co zapewnia komfort i niskie koszty eksploatacji.

Budowa i materiały

Zawór charakteryzuje się solidną konstrukcją, zapewniającą długą żywotność.

• Korpus i oś: Wykonane z wytrzymałego, niklowanego mosiądzu.
• Element zamykający: Kula wykonana z mosiądzu chromowanego, co zapewnia płynną pracę.
• Uszczelnienie osi: Niezawodny pierścień samouszczelniający (o-ring) z EPDM.
• Gniazdo: Wykonane z PTFE z dodatkowym uszczelnieniem EPDM lub Viton, w zależności od modelu.
• Kołnierz: Wykonany ze stali ocynkowanej lub aluminium.

Zasada działania

Zawór kulowy jest sterowany za pomocą siłownika obrotowego, który reaguje na sygnał typu Otwórz/Zamknij. Obrót wrzeciona w lewo powoduje otwarcie przepływu, natomiast obrót w prawo prowadzi do jego zamknięcia.

Wskazówki montażowe i eksploatacyjne

• Pozycja montażu: Zawór może być instalowany w dowolnej pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej, czyli z wrzecionem skierowanym w dół.
• Kierunek przepływu: Dla poprawnego działania, należy montować zawór zgodnie ze strzałką kierunku przepływu umieszczoną na korpusie.
• Jakość wody: Aby zapewnić długotrwałą i bezawaryjną pracę, jakość wody w instalacji powinna być zgodna z wytycznymi normy VDI 2035. Zaleca się instalację odpowiedniego filtra w celu ochrony zaworu przed zanieczyszczeniami stałymi.
