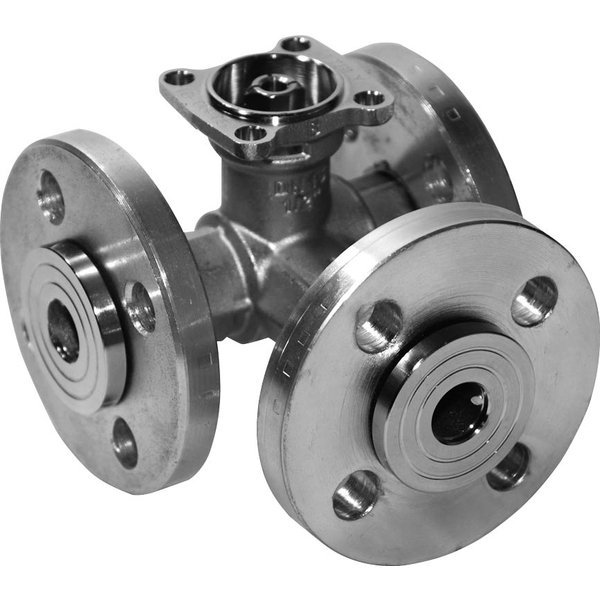

R7040R-B3

Trójdrogowy zawór kulowy przełączający z przyłączem kołnierzowym

Zawór kulowy z serii R7..R-B.. został zaprojektowany do zastosowań w zamkniętych instalacjach wodnych, takich jak systemy wentylacyjne i grzewcze. Jego głównym zadaniem jest przełączanie oraz regulacja przepływu czynnika w trybie Zamknij/Otwórz. Zawór jest przeznaczony do pracy z wodą czystą lub z wodą z dodatkiem glikolu, przy czym stężenie glikolu nie może przekraczać 50% objętości.

Dzięki precyzyjnej konstrukcji, zawór gwarantuje wysoką szczelność na ścieżce regulacji A-AB, co oznacza, że jest nieprzepuszczający pęcherzyków powietrza zgodnie z klasą A normy EN 12266-1.

Główne cechy produktu

• Przeznaczenie: do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) z obiegiem zamkniętym.
• Funkcja: przełączanie i regulacja Zamknij/Otwórz.
• Szczelność: nieprzepuszczający pęcherzyków powietrza na porcie A-AB.
• Materiały: korpus wykonany z niklowanego mosiądzu, a kula z mosiądzu chromowanego, co zapewnia trwałość i odporność.
• Brak konserwacji: produkt jest bezobsługowy.
• Szeroki zakres temperatur: może pracować z czynnikiem o temperaturze od -10°C do 100°C.

Zasada działania

Zawór kulowy typu Zamknij/Otwórz jest obsługiwany przez siłownik obrotowy, który jest sterowany odpowiednim sygnałem. Otwarcie zaworu następuje poprzez obrót wrzeciona w lewo, natomiast zamknięcie odbywa się poprzez obrót w prawo.

Wskazówki montażowe i eksploatacyjne

• Pozycja montażu: zawór można instalować w pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej, z osią skierowaną w dół.
• Jakość wody: dla zapewnienia długotrwałej i niezawodnej pracy, jakość wody w instalacji powinna być zgodna z normą VDI 2035. Zaleca się montaż filtra w celu ochrony przed zanieczyszczeniami stałymi.
• Praca w niskich temperaturach: przy temperaturze czynnika w zakresie od -10°C do 2°C, producent zaleca zastosowanie ogrzewania osi lub przedłużenia szyjki zaworu.
