R425

Producent: Belimo

Kod produktu: R425

Temperatura czynnika:	-10...100°C [14...212°F]
Ciśnienie zamknięcia ∆ps:	1400 kPa
Dopuszczalne przecieki:	nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1)
Czynnik:	Woda zimna i gorąca, woda pitna (na życzenie), woda z dodatkiem maks. 50% obj. glikolu.
DN:	25
G ["]:	1 1/2
kvs [m³/h]:	26
PN:	40

Cechy:

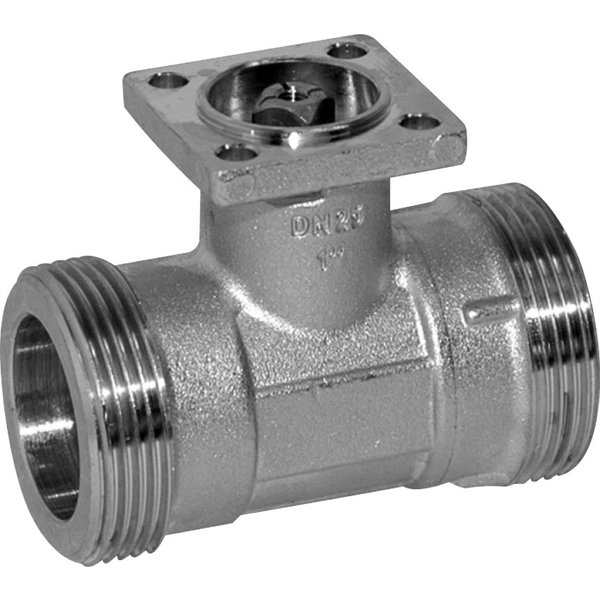

2-drogowy zawór kulowy Zamknij/Otwórz, PN16
gwint zewnetrzny G 1 1/2", DN 25, kvs 26
Obudowy odkuwka mosiezna, niklowana
Elementu zamykajacego Stal nierdzewna
os stal nierdzewna
Uszczelnienie Pierscien samouszczelniajacy (o-ring) PTFE / EPDM
Temperatura czynnika maks. 100 °C
Dopuszczalne przecieki A-AB nie przepuszcza pecherzyków powietrza EN12266

Warunki
Skróty :	POP = Power Off Position / pozycja bezpieczna PF = Power fail delay time / czas o podtrzymywania zasilania tn uc od
Skróty :	POP = Power Off Position / pozycja bezpieczna PF = Power fail delay time / czas podtrzymywania zasilania
Opcjonalne tryby pracy :	Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V)
Bezpieczeństwo
Kategoria ochronna obudowy IEC/EN :	IP54
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN :	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Temperatura otoczenia :	-30...50°C [-22...122°F]
Temperatura przechowywania :	-40...80°C [-40...176°F]
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne - niskie (SELV)
Masa
Masa :	4.5 kg
Dane dotyczące bezpieczeństwa
Stopień zanieczyszczenia :	3
Kategoria dokumentu :	bezobsługowy
Moment obrotowy - funkcja bezpieczeństwa :	30 Nm
Rodzaj czynności :	Type 1.AA Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Dane funkcjonalne
Temperatura czynnika :	-10...100°C [14...212°F]
Różnica ciśnień ∆pmax :	400kPa
Uwaga dotycząca różnicy ciśnień :	200 kPa w celu zapewnienia cichej pracy
Dopuszczalne przecieki :	nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1)
Kąt obrotu :	90°
Uszczelnienie osi :	Pierścień samouszczelniający (o-ring) z EPDM
Przegląd typów
DN :	25
Temperatura czynnika, wskazówka :	Przy temperaturze czynnika wynoszącej -10...2°C zaleca się przedłużenie szyjki zaworu. Dopuszczalna temperatura czynnika może być ograniczona w zależności od typu siłownika. Ograniczenia można znaleźć w odpowiednich kartach katalogowyc
Ciśnienie zamknięcia ∆ps :	1400 kPa
Przyłącze rurowe :	Gwint zewnętrzny wg. ISO 228-1
Pozycja montażu :	pionowe do poziomego (względem wrzeciona)
Kategoria dokumentu :	bezobsługowy
Czynnik :	Woda zimna i gorąca, woda pitna (na życzenie), woda z dodatkiem maks. 50% obj. glikolu.
Materiały
Wykończenie korpusu :	niklowany
Element zamykający :	Stal nierdzewna
Oś :	Stal nierdzewna
Uszczelnienie wrzeciona :	Pierścień samouszczelniający (o-ring) z EPDM
Gniazdo :	Pierścień samouszczelniający (o-ring) Viton, PTFE
Korpus zaworu :	Niklowany korpus mosiężny
Smar :	Klübersynth VR 69-252N (dopuszczony do kontaktu z wodą pitną)
G ["] :	1 1/2
kvs [m³/h] :	26
PN :	40
PN :	25
