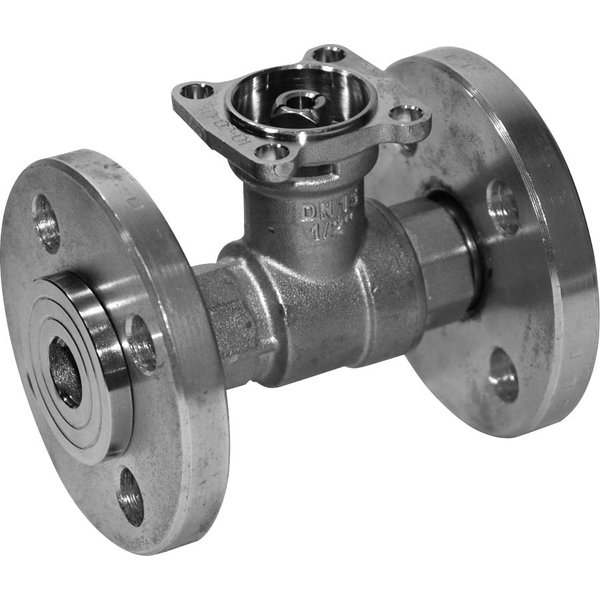

R6015R-B1

Producent: Belimo

Kod produktu: R6015R-B1

Temperatura czynnika:	-10...100°C [14...212°F]
Ciśnienie zamknięcia ∆ps:	600 kPa
Dopuszczalne przecieki:	nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1)
Czynnik:	Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu
DN:	15
kvs [m³/h]:	15
PN:	6

Cechy:

2-drogowy zawór kulowy Zamknij/Otwórz, ps 600 kPa
Kolnierz, DN 15, kvs 15 m³/h
Korpus z mosiadzu niklowanego
Element zamykajacy z mosiadzu chromowanego
Wrzeciono z mosiadzu niklowanego
Uszczelnienie wrzeciona: pierscien samouszczelniajacy (o-ring) EPDM
Gniazdo zaworu: PTFE, pierscien samouszczelniajacy (o-ring) EPDM
Temperatura czynnika -10...100 °C
Klasa szczelnosci A, nie przepuszcza pecherzyków powietrza (EN 12266-1)

Bezpieczeństwo
Sterowanie oraz interfejs komunikacyjny :	BACnet MS/TP Modbus RTU (ustawienie fabryczne) MP-Bus
Regulowany czas podtrzymywania zasilania :	0...10 s (PF)
Kategoria ochronna obudowy IEC/EN :	IP54
Stopień ochrony NEMA/UL :	NEMA 2
Enclosure :	UL, typ obudowy 2
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN :	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Temperatura otoczenia :	-30...50°C [-22...122°F]
Temperatura przechowywania :	-40...80°C [-40...176°F]
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne - niskie (SELV)
Masa
Masa :	1.1 kg
Dane dotyczące bezpieczeństwa
Stopień zanieczyszczenia :	3
Uszczelnienie wrzeciona :	Pierścień samouszczelniający (o-ring) z EPDM
Gniazdo :	PTFE, pierścień samouszczelniający (o-ring) z EPDM (DN 15, 25, 32, 40, 50) Pierścień samouszczelniający (o-ring) Viton, PTFE (DN 20)
Korpus zaworu :	Niklowany korpus mosiężny
Element zamykający :	Mosiądz chromowany
Oś :	Mosiądz niklowany
Czas podtrzymywania zasilania (PF) :	2 s
Kategoria dokumentu :	bezobsługowy
Źródło zasilania UL :	Class 2 Supply
UL Approval :	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne :	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności :	Type 1.AA Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Komunikacja po szynie danych
Liczba węzłów :	BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8
Warunki
Skróty :	POP = Power Off Position / pozycja bezpieczna PF = Power fail delay time / czas podtrzymywania zasilania
Uwaga dotycząca temperatury czynnika :	Przy temperaturze czynnika wynoszącej -10...2°C zaleca się ogrzewanie osi lub przedłużenie szyjki zaworu. Dopuszczalna temperatura czynnika może być ograniczona w zależności od typu siłownika. Ograniczenia można znaleźć w odpowiednich kartach katalog
Permissible operating pressure ps :	600 kPa
Przyłącza rurowe :	Kołnierz PN 6 zgodnie z EN 1092-1/4
Czynnik :	Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu
Materiały
Wykończenie korpusu :	niklowany
Dane funkcjonalne
Temperatura czynnika :	-10...100°C [14...212°F]
Temperatura czynnika, wskazówka :	Przy temperaturze czynnika wynoszącej -10...2°C zaleca się ogrzewanie osi lub przedłużenie szyjki zaworu. Dopuszczalna temperatura czynnika może być ograniczona w zależności od typu siłownika. Ograniczenia można znaleźć w odpowiednich<
Ciśnienie zamknięcia ∆ps :	600 kPa
Różnica ciśnień ∆pmax :	100kPa
Dopuszczalne przecieki :	nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1)
Kąt obrotu :	90°
Przyłącze rurowe :	Kołnierz wg. EN 1092-1/4
Pozycja montażu :	pionowe do poziomego (względem wrzeciona)
Nazwa budynku/projektu :	bezobsługowy
Kategoria dokumentu :	bezobsługowy
Nośniki :	Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu
Uszczelnienie osi :	Pierścień samouszczelniający (o-ring) z EPDM
Obudowa [zasięg] :	Niklowany korpus mosiężny
Gniazdo kuli :	PTFE, pierścień samouszczelniający (o-ring) z EPDM (DN 15) Pierścień samouszczelniający (o-ring) Viton, PTFE (DN 20) PTFE, pierścień samouszczelniający (o-ring) z EPDM (DN 25...50)
Pierścień kołnierza :	Stal ocynkowana (DN 15...20) Aluminium (DN 25...50)
Powierzchnia uszczelnienia kołnierza :	Mosiądz niklowany
R6..R-B.. • pl-pl • 2019-11-29 • Dane techniczne mogą ulec zmianie. :	1 Zawór kulowy Zamknij/Otwórz, 2-drog., Kołnierz, PN 6
Kołnierza :	Stal ocynkowana (DN 15, 20) Aluminium (DN 25, 32, 40, 50)
Przegląd typów
DN :	15
DN ["] :	1/2
kvs [m³/h] :	15
PN :	6
