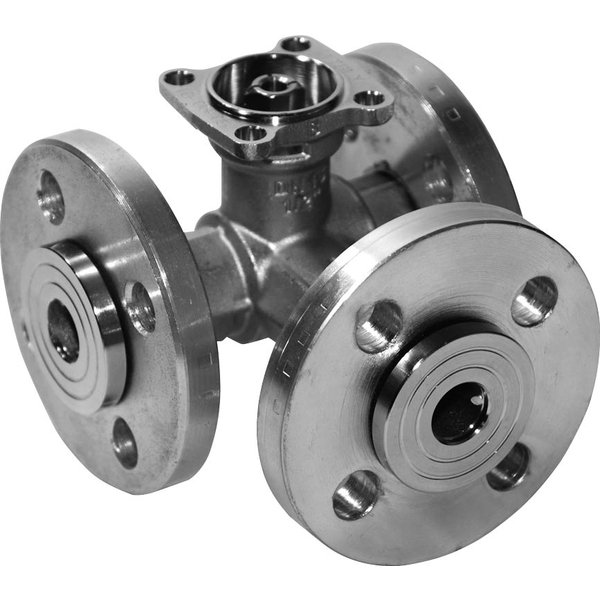

R7015R-B1

Producent:
Kod produktu: R7015R-B1
Temperatura czynnika : -10...100°C [14...212°F]
Ciśnienie zamknięcia ∆ps : 600 kPa
Dopuszczalne przecieki : Port A – AB: nieprzepuszczający pęcherzyków
powietrza, klasa szczelności A (EN 12266-1);
obejście B – AB: klasa szczelności I (EN 1349
oraz EN 60534-4) maks. 1% wartości Kvs
Czynnik : Woda zimna i gorąca, woda z dodatkiem maks.
50% obj. glikolu

Cechy:

  • 3-drogowy kulowy zawór przelaczajacy, PN 6
  • Kolnierz, DN 15, kvs 15 m³/h
  • Korpus z mosiadzu niklowanego
  • Element zamykajacy z mosiadzu chromowanego
  • Wrzeciono z mosiadzu niklowanego
  • Uszczelnienie wrzeciona: pierscien samouszczelniajacy (o-ring) EPDM
  • Gniazdo zaworu PTFE, pierscien samouszczelniajacy (o-ring) EPDM (DN 20: Viton)
  • Temperatura czynnika -10...100 °C
  • Sciezka A - AB: klasa szczelnosci A, nie przepuszcza pecherzyków powietrza
  • Obejscie B – AB: klasa szczelnosci I, maks. 1% wartosci kvs
Dane funkcjonalne
Temperatura czynnika : -10...100°C [14...212°F]
Temperatura czynnika, wskazówka : Przy temperaturze czynnika wynoszącej
-10...2°C zaleca się ogrzewanie osi lub
przedłużenie szyjki zaworu.
Dopuszczalna temperatura czynnika może być
ograniczona w zależności od typu siłownika.
Ograniczenia można znaleźć w odpowiednich<
Ciśnienie zamknięcia ∆ps : 600 kPa
Różnica ciśnień ∆pmax : 100kPa
Dopuszczalne przecieki : Port A – AB: nieprzepuszczający pęcherzyków
powietrza, klasa szczelności A (EN 12266-1);
obejście B – AB: klasa szczelności I (EN 1349
oraz EN 60534-4) maks. 1% wartości Kvs
Kąt obrotu : 90°
Przyłącze rurowe : Kołnierz
wg. EN 1092-1/4
Pozycja montażu : pionowe do poziomego (względem wrzeciona)
Natężenie przepływu : Obejście B – AB: ok. 50% wartości kvs
Kategoria dokumentu : bezobsługowy
Czynnik : Woda zimna i gorąca, woda z dodatkiem maks.
50% obj. glikolu
Materiały
Wykończenie korpusu : niklowany
Element zamykający : Mosiądz chromowany
Oś : Mosiądz niklowany
Uszczelnienie wrzeciona : Pierścień samouszczelniający (o-ring) z EPDM
Gniazdo : PTFE, pierścień samouszczelniający (o-ring) z
EPDM (DN 15, 25, 32, 40, 50)
Pierścień samouszczelniający (o-ring) Viton,
PTFE (DN 20)
Korpus zaworu : Niklowany korpus mosiężny
Techniczna karta katalogowa : R7..R-B..
Uszczelnienie osi : Pierścień samouszczelniający (o-ring) z EPDM
Powierzchnia uszczelnienia kołnierza : Mosiądz niklowany
Kołnierza : Stal ocynkowana (DN 15, 20)
Aluminium (DN 25, 32, 40, 50)
Przegląd typów
DN : 15
kvs [m³/h] : 15
PN : 6
