D6100W
| Korpus: | 2-drogowy |
| Zakres Kvs: | 171...1000 Kvs |
| Wielkość zaworu (mm): | 100 mm |
| Tryb pracy zaworu: | Przełączanie |
| Przyłącze końcowe: | Z otworami niegwintowanymi w korpusie |
| Zakres Kvmax: | 171...1000 Kvmax |

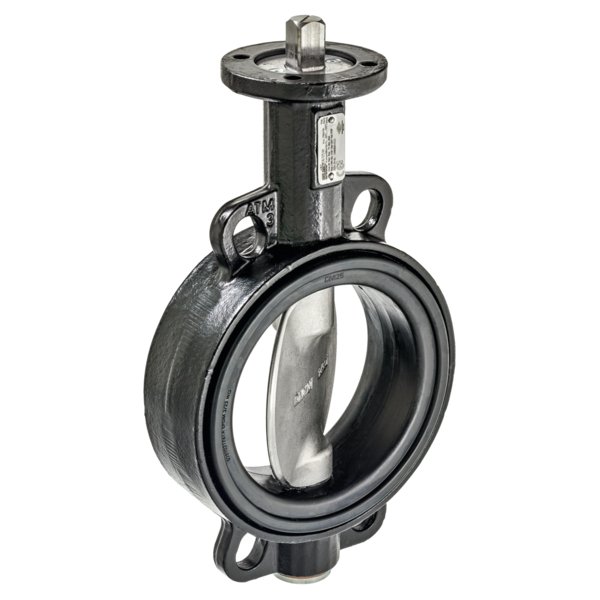

Klapa motylkowa D61..W
Klapa motylkowa z serii D61..W to niezawodne rozwiązanie przeznaczone do pracy w instalacjach wodnych, zarówno w obiegach otwartych, jak i zamkniętych. Idealnie sprawdza się jako element do załączania lub odłączania źródeł ciepła oraz agregatów chłodniczych w systemach HVAC. Korpus zaworu posiada otwory niegwintowane, ułatwiające montaż międzykołnierzowy.
Główne cechy i zalety
- Wszechstronne zastosowanie: Przystosowana do pracy z wodą lub mieszaninami wody z glikolem (do 50% zawartości) w szerokim zakresie temperatur od -20°C do 120°C.
- Wysoka szczelność: Ruch obrotowy dociska dysk zaworu do gniazda z miękkim uszczelnieniem EPDM, co zapewnia pęcherzykową szczelność klasy A zgodnie z normą EN 12266-1.
- Zoptymalizowany przepływ: W pozycji otwartej klapa generuje minimalne spadki ciśnienia, zapewniając maksymalną wydajność przepływu.
- Konfigurowalna charakterystyka: Domyślnie charakterystyka przepływu jest stałoprocentowa w zakresie otwarcia 0-60%. Istnieje możliwość jej zmiany na liniową przy użyciu aplikacji Belimo Assistant 2.
- Trwała konstrukcja: Zawór jest wykonany z wysokiej jakości materiałów, co gwarantuje jego długą i bezawaryjną pracę.
- Brak konieczności konserwacji: Zarówno klapa motylkowa, jak i dedykowane siłowniki obrotowe są urządzeniami bezobsługowymi.
Solidne materiały wykonania
Do budowy zaworu wykorzystano starannie dobrane komponenty, aby zapewnić niezawodność w wymagających warunkach instalacyjnych:
- Korpus: Żeliwo sferoidalne (EN-GJS-400-18-LT)
- Element zamykający (dysk): Stal nierdzewna 1.4581
- Oś: Stal nierdzewna AISI 420 (1.4021)
- Uszczelnienie osi: Pierścień samouszczelniający (o-ring) z EPDM
- Gniazdo: EPDM
Informacje montażowe i eksploatacyjne
Zawór jest przeznaczony do montażu międzykołnierzowego (zgodnie z normami ISO 7005-2, EN 1092-2) i może być instalowany w rurociągu w pozycji od pionowej do poziomej (względem osi). Nie należy montować zaworu w pozycji wiszącej, z osią skierowaną w dół. W celu uniknięcia uderzeń hydraulicznych, proces otwierania i zamykania klapy powinien odbywać się powoli. Możliwe jest ręczne sterowanie za pomocą opcjonalnej dźwigni ręcznej lub przekładni ślimakowej.
| Przegląd typów | |
|---|---|
| Średnica nominalna (DN): | 100, 125, 150 |
| Kvmax: | 690, 990, 1780 m³/h |
| Kvs: | 220, 310, 550 m³/h |
| PN (Ciśnienie nominalne): | 6 / 10 / 16 |
| n(gl): | 3.2 |
| Dane funkcjonalne | |
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -20...120°C [-4...248°F] |
| Różnica ciśnień ∆pmax: | 300 kPa |
| Charakterystyka przepływu: | 0...60% kąta otwarcia: stałoprocentowa (VDI/VDE 2173), Kąt otwarcia 0...100%: kształt S, Kąt otwarcia 0...100%: liniowa (konfigurowalna przez Belimo Assistant 2) |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Kąt obrotu: | 90° |
| Przyłącze rurowe: | Kołnierz wg. ISO 7005-2, wg. EN 1092-2, wg. DIN 2641, wg. DIN 2642, PN6/10/16, AS Table E |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | EN-GJS-400-18-LT (GGG 40.3) |
| Element zamykający: | Stal nierdzewna 1.4581 |
| Oś: | Stal nierdzewna AISI 420 (1.4021) |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Łożysko osi: | Brąz, stal, PTFE |
| Gniazdo: | EPDM |
