D6100WL

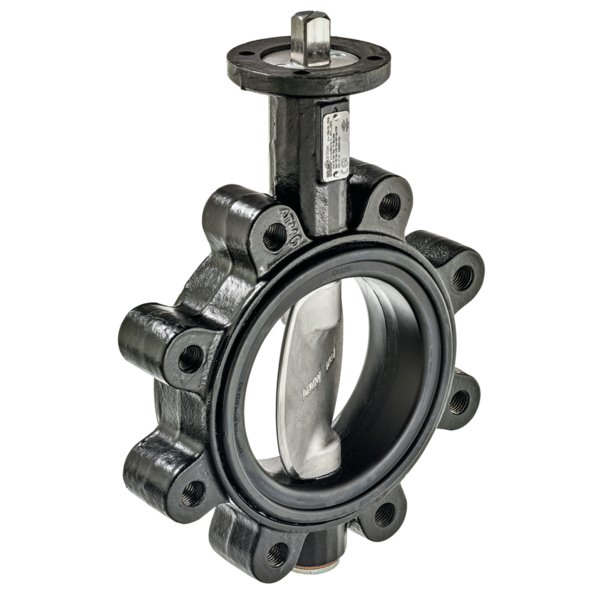

Klapa motylkowa D61..WL z gwintowanymi otworami

Klapa motylkowa serii D61..WL to niezawodne rozwiązanie przeznaczone do pracy w instalacjach wodnych, zarówno w obiegach otwartych, jak i zamkniętych. Idealnie sprawdza się w aplikacjach wymagających precyzyjnego włączania lub wyłączania przepływu, na przykład przy obsłudze źródeł ciepła czy agregatów chłodniczych. Może pracować z wodą lub wodą z dodatkiem glikolu do 50% objętości, w zakresie temperatur od -20°C do 120°C.

Kluczowe cechy i właściwości

• Wysoka szczelność: Dzięki precyzyjnemu dociskowi tarczy do miękkiego gniazda z EPDM, klapa gwarantuje najwyższą klasę szczelności A (zgodnie z normą EN 12266-1), co oznacza brak przecieków w pozycji zamkniętej.
• Minimalne straty ciśnienia: Konstrukcja zaworu w pozycji otwartej zapewnia swobodny przepływ medium, co minimalizuje spadki ciśnienia i maksymalizuje współczynnik przepływu Kv.
• Elastyczna charakterystyka przepływu: Standardowo klapa pracuje z charakterystyką stałoprocentową (w zakresie 0-60° kąta otwarcia). Przy użyciu aplikacji Belimo Assistant 2 charakterystykę można łatwo skonfigurować jako liniową, dostosowując ją do potrzeb instalacji.
• Możliwość sterowania ręcznego: W razie potrzeby klapę można obsługiwać manualnie za pomocą opcjonalnej dźwigni lub przekładni ślimakowej. Przekładnia pozwala na płynną regulację i samoczynnie blokuje ustawioną pozycję.

Solidna i trwała konstrukcja

Zawór został wykonany z materiałów wysokiej jakości, gwarantujących długą i bezawaryjną pracę. Korpus z żeliwa sferoidalnego (EN-GJS-400-18-LT) zapewnia wytrzymałość, a kluczowe elementy mające kontakt z medium, takie jak dysk oraz oś, wykonano ze stali nierdzewnej. Uszczelnienie gniazda z EPDM jest odporne na czynniki robocze i zapewnia niezawodność przez cały okres eksploatacji.

Montaż i eksploatacja

• Wszechstronny montaż: Klapę można instalować w rurociągu w dowolnej pozycji od pionowej do poziomej (z wyjątkiem pozycji wiszącej z osią skierowaną w dół). Przyłącze kołnierzowe jest zgodne z normami ISO 7005-2 oraz EN 1092-2.
• Brak konieczności konserwacji: Zarówno klapa, jak i dedykowane siłowniki są urządzeniami bezobsługowymi, co obniża koszty eksploatacji systemu.
• Wymogi dotyczące jakości wody: Dla zapewnienia prawidłowej pracy instalacji, jakość wody musi być zgodna z wymaganiami normy VDI 2035.

Zasady bezpieczeństwa

Zawór jest przeznaczony wyłącznie do stosowania w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż i wszelkie prace serwisowe muszą być wykonywane przez osoby z odpowiednimi uprawnieniami, z zachowaniem obowiązujących norm i przepisów.
