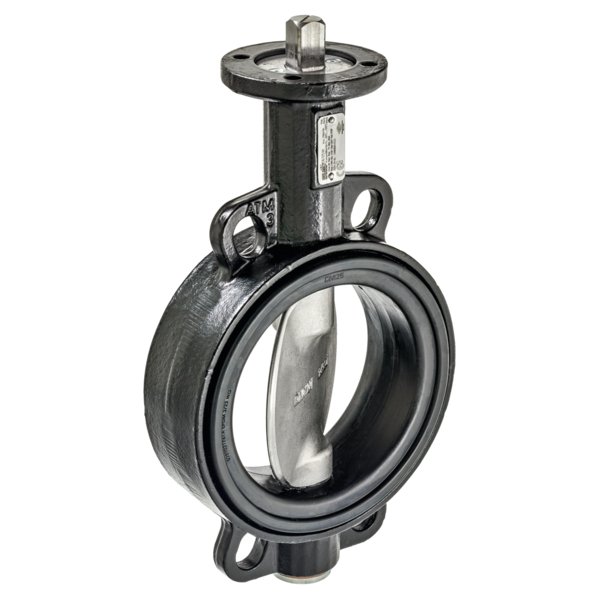

D6125W
| Korpus: | 2-drogowy |
| Zakres Kvs: | 171...1000 Kvs |
| Wielkość zaworu (mm): | 125 mm |
| Rodzaj sterowania: | Analogowe |
| Tryb pracy zaworu: | Analogowe |
| Przyłącze końcowe: | Z otworami niegwintowanymi w korpusie |
| Zakres Kvmax: | 171...1000 Kvmax |
Klapa motylkowa do instalacji wodnych
Klapa motylkowa z serii D61..W to niezawodne rozwiązanie zaprojektowane do pracy w instalacjach wodnych, zarówno w obiegach otwartych, jak i zamkniętych. Idealnie sprawdza się w aplikacjach wymagających precyzyjnego włączania lub wyłączania przepływu w systemach obsługujących źródła ciepła oraz agregaty chłodnicze.
Kluczowe właściwości produktu
- Wysoka szczelność: Gwarantuje klasę szczelności A (zgodnie z normą EN 12266-1), co oznacza brak przecieków w postaci pęcherzyków powietrza.
- Trwałe materiały: Korpus wykonany z żeliwa sferoidalnego (EN-GJS-400-18-LT) oraz element zamykający ze stali nierdzewnej (1.4581) zapewniają długą żywotność.
- Elastyczna charakterystyka przepływu: Standardowo charakterystyka jest stałoprocentowa, jednak można ją łatwo skonfigurować na liniową za pomocą aplikacji Belimo Assistant 2, dostosowując pracę zaworu do specyficznych potrzeb instalacji.
- Szeroki zakres temperatur: Zawór jest przystosowany do pracy z czynnikiem o temperaturze od -20°C do 120°C.
- Brak potrzeby konserwacji: Konstrukcja klapy jest bezobsługowa, co minimalizuje koszty eksploatacji.
Zasada działania
Klapa jest sterowana za pomocą siłownika obrotowego, który otwiera lub zamyka przepływ pod kątem 90°. Podczas zamykania, tarcza zaworu jest dociskana do gniazda z miękkim uszczelnieniem EPDM, co zapewnia doskonałą szczelność. W pozycji otwartej klapa generuje minimalne spadki ciśnienia i oferuje maksymalną wartość współczynnika Kv.
Montaż i eksploatacja
Zawór można instalować w rurociągu w pozycji od pionowej do poziomej (w odniesieniu do osi wrzeciona), jednak należy unikać montażu w pozycji wiszącej. Dla zapewnienia prawidłowej pracy, jakość wody w instalacji musi być zgodna z wytycznymi normy VDI 2035. W celu uniknięcia wzrostu momentu obrotowego podczas dłuższych przerw w pracy, zaleca się okresowe przestawianie klapy (pełne otwarcie i zamknięcie) co najmniej raz w miesiącu.
Sterowanie ręczne
W razie potrzeby możliwe jest ręczne sterowanie przepływem (dławienie lub odcinanie) za pomocą opcjonalnej dźwigni ręcznej lub przekładni ślimakowej, które dostępne są jako akcesoria.
| Przegląd typów | |
|---|---|
| DN: | 100 - 150 |
| Kvmax: | 690 - 1780 m³/h |
| Kvs: | 220 - 550 m³/h |
| PN: | 6 / 10 / 16 |
| n(gl): | 3.2 |
| Dane funkcjonalne | |
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -20...120°C [-4...248°F] |
| Różnica ciśnień ∆pmax: | 300 kPa |
| Charakterystyka przepływu: | 0...60% kąta otwarcia: stałoprocentowa (VDI/VDE 2173); Kąt otwarcia 0...100%: kształt S (konfigurowalna na liniową albo stałoprocentową) |
| Dopuszczalne przecieki: | Nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Kąt obrotu: | 90° |
| Przyłącze rurowe: | Kołnierz wg. ISO 7005-2, EN 1092-2, DIN 2641, DIN 2642, PN6/10/16, AS Table E |
| Pozycja montażu: | Pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | Bezobsługowy |
| Materiały | |
| Korpus zaworu: | EN-GJS-400-18-LT (GGG 40.3) |
| Element zamykający: | Stal nierdzewna 1.4581 |
| Oś: | Stal nierdzewna AISI 420 (1.4021) |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Łożysko osi: | Brąz, stal, PTFE |
| Gniazdo: | EPDM |
