D6150W
| Korpus: | 2-drogowy |
| Zakres Kvs: | 171...1000 Kvs |
| Wielkość zaworu (mm): | 150 mm |
| Tryb pracy zaworu: | Przełączanie |
| Przyłącze końcowe: | Z otworami niegwintowanymi w korpusie |
| Zakres Kvmax: | 1001...10000 Kvmax |

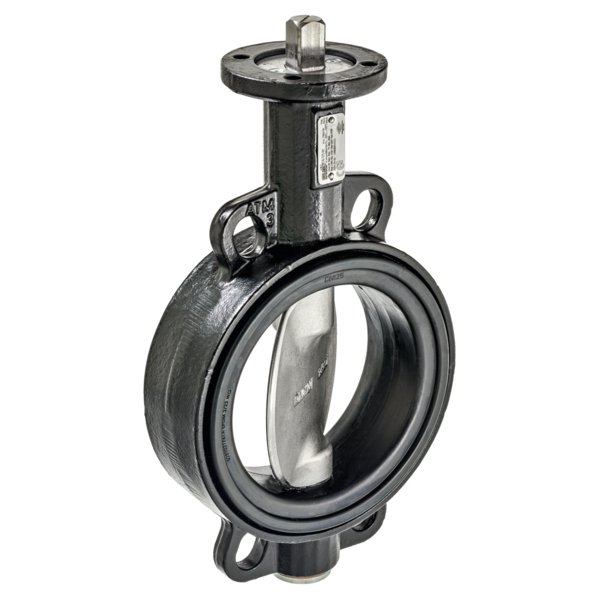

Klapa motylkowa do instalacji wodnych
Klapa motylkowa serii D61..W została zaprojektowana z myślą o zastosowaniu w instalacjach wodnych z obiegiem otwartym lub zamkniętym. Jest to idealne rozwiązanie do włączania i wyłączania przepływu w systemach obsługujących źródła ciepła lub agregaty chłodnicze. Korpus zaworu posiada otwory niegwintowane, a przyłącze kołnierzowe jest zgodne z normami ISO 7005-2 oraz EN 1092-2.
Niezawodność i precyzja działania
Działanie klapy opiera się na siłowniku obrotowym, który dociska dysk wykonany ze stali nierdzewnej do miękkiego gniazda z uszczelnieniem EPDM. Taka konstrukcja zapewnia szczelność pęcherzykową, potwierdzoną klasą A zgodnie z normą EN 12266-1. W pozycji pełnego otwarcia, klapa charakteryzuje się niewielkimi spadkami ciśnienia i maksymalną wartością współczynnika Kv.
Charakterystyka przepływu jest domyślnie stałoprocentowa w zakresie do 60% kąta otwarcia. Istnieje jednak możliwość jej zmiany na charakterystykę liniową przy użyciu aplikacji Belimo Assistant 2, co pozwala na elastyczne dostosowanie pracy zaworu do potrzeb konkretnej instalacji.
Wytrzymała konstrukcja
Do budowy zaworu wykorzystano wysokiej jakości materiały, gwarantujące długą żywotność i niezawodność:
- Korpus: Żeliwo sferoidalne EN-GJS-400-18-LT
- Element zamykający: Stal nierdzewna 1.4581
- Oś: Stal nierdzewna AISI 420
- Gniazdo i uszczelnienie osi: EPDM
Montaż i eksploatacja
Produkt jest bezobsługowy. Klapę można montować w różnych pozycjach – od pionowej do poziomej względem wrzeciona, z wyłączeniem pozycji wiszącej (z osią skierowaną w dół). W przypadku potrzeby sterowania ręcznego, możliwe jest zastosowanie opcjonalnej dźwigni lub przekładni ślimakowej. Zaleca się, aby jakość wody w instalacji była zgodna z wymaganiami normy VDI 2035.
| Przegląd typów | |
|---|---|
| Dostępne średnice nominalne (DN): | 100, 125, 150 |
| Zakres Kvmax: | 690 - 1780 m³/h |
| Zakres Kvs: | 220 - 550 m³/h |
| Ciśnienie nominalne (PN): | 6 / 10 / 16 |
| n(gl): | 3.2 |
| Dane funkcjonalne | |
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu |
| Temperatura czynnika: | -20...120°C [-4...248°F] |
| Różnica ciśnień ∆pmax: | 300 kPa |
| Charakterystyka przepływu: | Stałoprocentowa (0-60% kąta otwarcia wg VDI/VDE 2173), kształt S (0-100% kąta otwarcia), liniowa (0-100% kąta otwarcia, konfigurowalna z Belimo Assistant 2) |
| Dopuszczalne przecieki: | Nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Kąt obrotu: | 90° |
| Przyłącze rurowe: | Kołnierz wg ISO 7005-2, EN 1092-2, DIN 2641, DIN 2642, PN6/10/16, AS Table E |
| Pozycja montażu: | Pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | Bezobsługowy |
| Materiały | |
| Korpus zaworu: | EN-GJS-400-18-LT (GGG 40.3) |
| Element zamykający: | Stal nierdzewna 1.4581 |
| Oś: | Stal nierdzewna AISI 420 (1.4021) |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Łożysko osi: | Brąz, stal, PTFE |
| Gniazdo: | EPDM |
