D7100WL/BAC
| Korpus: | 3-drogowy |
| Zakres Kvs: | 41...170 Kvs |
| Wielkość zaworu (mm): | 100 mm |
| Napięcie AC/DC: | 24 V |
| Zakres przepływu m³/h: | 41...162 m³/h |
| Czas ruchu (funkcja bezpieczeństwa): | 35 s |
| Przyłącze końcowe: | Z otworami gwintowanymi w korpusie |
| Zakres Kvmax: | 171...1000 Kvmax |

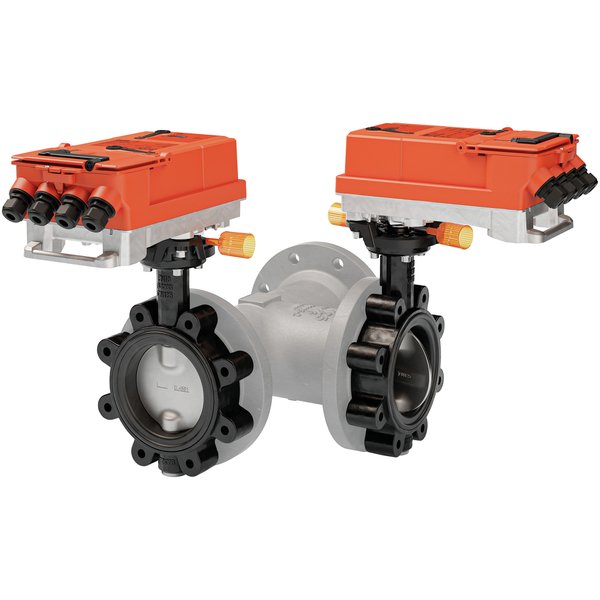

3-drogowa klapa motylkowa D71..WL/BAC
Zestaw składający się z dwóch klap motylkowych i dwóch siłowników, przeznaczony do montażu na trójniku w celu stworzenia 3-drogowego zaworu regulacyjnego. Urządzenie idealnie nadaje się do zastosowań w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, gdzie wymagane jest mieszanie lub rozdzielanie przepływu wody. Zestaw jest dostarczany bez trójnika, który należy zamówić osobno.
Główne cechy produktu
- Wszechstronne zasilanie: Siłowniki mogą być zasilane napięciem zmiennym w zakresie 24...240 V AC oraz stałym od 24...125 V DC.
- Wysoki moment obrotowy: Każdy siłownik dysponuje momentem obrotowym 90 Nm, zapewniając niezawodne działanie.
- Elastyczne sterowanie: Możliwość sterowania w trybie Zamknij/Otwórz, za pomocą sygnału analogowego lub poprzez interfejs komunikacyjny.
- Zaawansowana komunikacja: Integracja z systemami automatyki budynkowej dzięki obsłudze protokołów BACnet MS/TP, Modbus RTU oraz MP-Bus.
- Wysoka szczelność: Konstrukcja zaworu gwarantuje szczelność pęcherzykową zgodnie z klasą A (norma EN 12266-1).
- Odporność na warunki zewnętrzne: Siłowniki posiadają wysoką klasę ochrony IP66/67, co zapewnia ochronę przed pyłem i wodą.
- Obsługa ręczna: Wbudowana korba umożliwia ręczne przestawienie zaworu w razie potrzeby.
Tryb pracy i konfiguracja
Działanie zaworu opiera się na pracy dwóch siłowników wielofunkcyjnych. Aby zapewnić prawidłową funkcjonalność w układzie 3-drogowym, jeden z siłowników musi być skonfigurowany do pracy z odwróconym sygnałem sterującym. Dzięki temu cały zespół może być sterowany za pomocą jednego sygnału z systemu nadrzędnego.
Parametryzacja urządzenia, w tym odwrócenie sygnału, zmiana charakterystyki przepływu (liniowa lub stałoprocentowa) czy regulacja czasu ruchu, odbywa się w prosty sposób za pomocą aplikacji Belimo Assistant 2. Aplikacja pozwala na bezprzewodową komunikację ze smartfona lub przewodową z komputera.
Wskazówki montażowe i eksploatacyjne
- Pozycja montażu: Zawór może być instalowany w dowolnej pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej (z siłownikiem skierowanym w dół).
- Medium: Przeznaczony do wody lub mieszanin wody z glikolem (do 50% objętości).
- Kierunek przepływu: Przepływ czynnika jest dozwolony w obu kierunkach.
- Konserwacja: Zarówno klapy, jak i siłowniki są urządzeniami bezobsługowymi.
Niezbędne komponenty
Produkt składa się z dwóch klap motylkowych oraz dwóch siłowników. Do stworzenia kompletnego zaworu 3-drogowego niezbędny jest dedykowany trójnik (element teowy ZD7...), który należy zamówić jako oddzielną pozycję.
| Właściwości | |
|---|---|
| Typ zaworu: | 3-drogowa klapa motylkowa |
| Moment obrotowy - silnik: | 90 Nm |
| Sterowanie: | Zamknij/Otwórz, analogowe, z interfejsem komunikacyjnym, hybrid |
| Przegląd typów | |
| D7100WL/BAC: | DN 100, Kvmax 530 m³/h, Kvs 160 m³/h, PN 16 |
| D7125WL/BAC: | DN 125, Kvmax 950 m³/h, Kvs 280 m³/h, PN 16 |
| D7150WL/BAC: | DN 150, Kvmax 1380 m³/h, Kvs 380 m³/h, PN 16 |
| Dane elektryczne | |
| Napięcie znamionowe: | AC 24...240 V / DC 24...125 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...264 V / DC 19.2...137.5 V |
| Pobór mocy - praca: | 40 W |
| Pobór mocy w stanie spoczynku: | 14 W |
| Moc znamionowa: | przy 24 V 40 VA / przy 240 V 110 VA |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | BACnet MS/TP, Modbus RTU, MP-Bus |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu, MP-Bus maks. 16 |
| Dane funkcjonalne | |
| Zakres roboczy Y: | 2...10 V |
| Regulowany zakres roboczy Y: | 0.5...10 V, 4...20 mA |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Regulowany sygnał sprzężenia zwrotnego U: | 0.5...10 V, 4...20 mA |
| Czas ruchu - silnik: | 35 s / 90° |
| Regulowany czas ruchu: | 20...120 s |
| Poziom mocy akustycznej – silnik: | 60 dB(A) |
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -20...120°C [-4...248°F] |
| Temperatura czynnika, wskazówka: | z trójnikiem ZD7.. -10...120°C [14...248°F] |
| Ciśnienie zamknięcia ∆ps: | 1200 kPa |
| Różnica ciśnień ∆pmax: | 300 kPa |
| Natężenie przepływu: | Kąt otwarcia 100%: obejście B–AB: 70% wartości Kvmax; 60% kąt otwarcia: obejście B–AB: 100% wartości Kvs |
| Charakterystyka przepływu: | 0...60% kąta otwarcia: stałoprocentowa (VDI/VDE 2173); Kąt otwarcia 0...100%: kształt S |
| Wskazówka dot. charakterystyki przepływu: | Kąt otwarcia 0...100%: liniowa. Charakterystykę przepływu można skonfigurować jako liniową albo stałoprocentową przy użyciu aplikacji Belimo Assistant 2. Sygnał nastawczy musi być skonfigurowany jako odwrócony dla jednej z dwóch ścieżek regulacji. |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Przyłącze rurowe: | Kołnierz wg. ISO 7005-1, wg. EN 1092-1, wg. ISO 7005-2, wg. EN 1092-2 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Ręczne przestawianie: | korba |
| Dane dotyczące bezpieczeństwa | |
| Kategoria ochronna obudowy IEC/EN: | IP66/67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 100% wilgotność wzgl. |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Materiały | |
| Korpus zaworu: | EN-GJS-400-18-LT (GGG 40.3) |
| Wykończenie korpusu: | z proszkowanym pokryciem poliestrowym |
