D7150WL/BAC

3-drogowa klapa motylkowa D71..WL/BAC

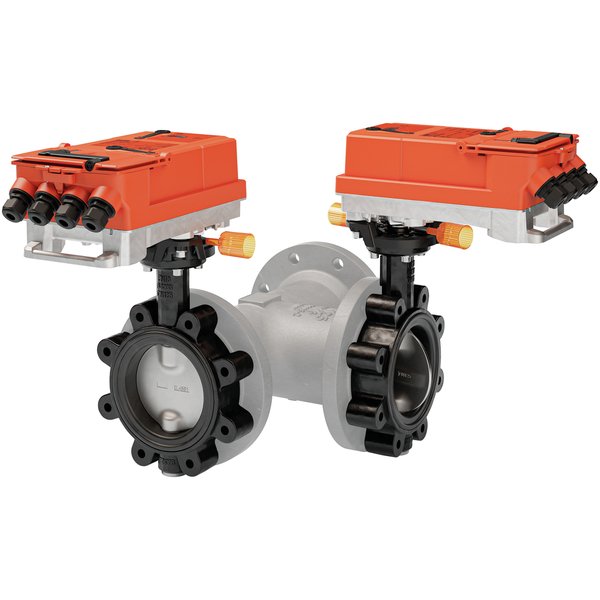

Przedstawiamy 3-drogowy zespół klap motylkowych, składający się z dwóch klap z przyłączem kołnierzowym PN 16 oraz dwóch dedykowanych siłowników. Zestaw ten został zaprojektowany z myślą o zastosowaniach w układach mieszających i rozdzielających w instalacjach HVAC. Idealnie nadaje się do przełączania oraz precyzyjnej regulacji przepływu wody.

Urządzenie napędzane jest przez dwa wielofunkcyjne siłowniki o momencie obrotowym 90 Nm każdy, zasilane uniwersalnym napięciem AC 24...240 V lub DC 24...125 V.

Kluczowe cechy i funkcjonalność

• Wszechstronne sterowanie: Siłowniki umożliwiają pracę w trybie Zamknij/Otwórz, sterowanie analogowe (np. sygnałem 2...10 V lub 4...20 mA) oraz zaawansowaną komunikację cyfrową.
• Zintegrowane interfejsy komunikacyjne: Produkt jest gotowy do integracji z systemami automatyki budynkowej za pośrednictwem protokołów BACnet MS/TP, Modbus RTU oraz magistrali Belimo MP-Bus.
• Elastyczna konfiguracja: Charakterystykę przepływu można dostosować do potrzeb aplikacji. Domyślnie jest to charakterystyka stałoprocentowa w zakresie 0-60% kąta otwarcia. Za pomocą aplikacji Belimo Assistant 2 można ją zmienić na liniową, a także precyzyjnie ustawić wartość Kv poprzez ograniczenie maksymalnego kąta otwarcia.
• Tryb pracy 3-drogowej: Prawidłowe działanie zespołu jest realizowane przez sterowanie dwoma siłownikami, przy czym dla jednego z nich należy skonfigurować odwrócony sygnał nastawczy. Umożliwia to zarządzanie oboma siłownikami za pomocą jednego sygnału sterującego.
• Ręczne przestawianie: Wbudowana korba pozwala na ręczną obsługę zaworu, co jest przydatne podczas instalacji i serwisu. Po wyjęciu korby przekładnia zostaje odblokowana.
• Wytrzymała konstrukcja: Korpus zaworu wykonany jest z żeliwa sferoidalnego (EN-GJS-400-18-LT) i zabezpieczony poliestrową powłoką proszkową. Siłowniki posiadają wysoki stopień ochrony IP66/67, co gwarantuje niezawodność w trudnych warunkach.

Ważne informacje montażowe

Zestaw D71..WL/BAC dostarczany jest jako dwie oddzielne klapy motylkowe i dwa siłowniki. Do stworzenia kompletnego zaworu 3-drogowego niezbędny jest odpowiedni element teowy (trójnik), który należy zamówić osobno (np. ZD7100, ZD7125, ZD7150).

Dopuszczalny montaż klap odbywa się w pozycjach od pionowej do poziomej względem osi wrzeciona. Należy unikać montażu w pozycji wiszącej (z siłownikiem skierowanym w dół).
