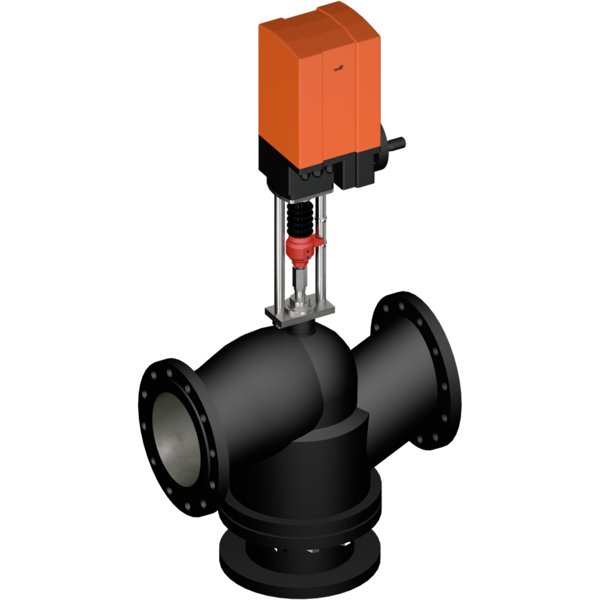

H7200+GV12-230-3-T

Zastosowanie i Charakterystyka

Trójdrogowy zawór grzybkowy z przyłączem kołnierzowym (PN 16) został zaprojektowany do zastosowania w zamkniętych obiegach wodnych. Idealnie nadaje się do analogowej regulacji przepływu wody w systemach grzewczych oraz w centralach wentylacyjnych. Może pracować z wodą lub mieszaniną wody z glikolem (do 50% objętości) w zakresie temperatur od -10°C do 120°C.

W przypadku pracy z czynnikiem o temperaturze od -10°C do 2°C, rekomendowane jest zastosowanie ogrzewania osi w celu zapewnienia niezawodnego działania.

Główne Cechy Produktu

• Tryb Pracy: Zawór jest sterowany za pomocą siłownika o dużym skoku, który precyzyjnie ustawia element zamykający (działający jako element mieszający) zgodnie z sygnałem sterującym (ciągłym lub 3-punktowym) z systemu nadrzędnego.
• Charakterystyka Przepływu: Specjalnie wyprofilowany element zamykający zapewnia liniową charakterystykę przepływu zarówno na ścieżce regulacji, jak i na obejściu.
• Cicha Praca: Dla zapewnienia cichej pracy w instalacjach HVAC, zalecana prędkość przepływu czynnika wynosi od 1 do 2 m/s. Przekroczenie tej wartości może prowadzić do powstawania hałasu, kawitacji i potencjalnego skrócenia żywotności zaworu.

Solidna Konstrukcja i Materiały

Zawór cechuje się wytrzymałą budową, gwarantującą długą żywotność i niezawodność.

• Korpus: Wykonany z odlewu żeliwnego EN-GJL-250 (GG 25), zabezpieczonego farbą ochronną.
• Elementy Wewnętrzne: Kluczowe komponenty, takie jak element zamykający, oś oraz gniazdo, zostały wykonane z wytrzymałej stali nierdzewnej.
• Uszczelnienie: Za szczelność osi odpowiada uszczelnienie z materiału EPDM.

Wskazówki Montażowe i Eksploatacyjne

• Pozycja Montażu: Zawór może być instalowany w pozycji od pionowej do poziomej. Należy unikać montażu z trzpieniem skierowanym w dół.
• Kierunek Przepływu: Instalację należy przeprowadzić zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie, aby zapobiec uszkodzeniu zaworu.
• Jakość Wody: Dla zapewnienia długotrwałej i bezawaryjnej pracy, jakość wody musi być zgodna z normą VDI 2035. Zaleca się zastosowanie filtra w instalacji w celu ochrony przed zanieczyszczeniami stałymi.
• Obsługa: Zarówno zawór, jak i dedykowany siłownik są urządzeniami bezobsługowymi.

Zasady Bezpieczeństwa

• Produkt przeznaczony jest wyłącznie do stacjonarnych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
• Montaż i wszelkie prace instalacyjne muszą być wykonywane przez wykwalifikowany personel, z zachowaniem obowiązujących norm i przepisów.
• Użytkownik nie powinien samodzielnie naprawiać ani wymieniać żadnych części zaworu.
• Zużyty produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów, nie wyrzucać wraz z odpadami komunalnymi.
