H7250+GV12-230-3-T
Zawór grzybkowy (H7250W1000-S7) z siłownikiem, 3-drog., DN 250, Kołnierz z PN 16, ps 1600 kPa, Kvs 1000 m³/h, Temperatura czynnika -10...120°C [14...248°F], 15000 N, AC 230 V, 3-punktowe, 82 s, IP65, Zaciski
Kod produktu: H7250+GV12-230-3-T
| Korpus: | 3-drogowy |
| Zakres Kvs: | 171...1000 Kvs |
| Wielkość zaworu (mm): | 250 mm |
| Rodzaj sterowania: | Analogowe |
| Tryb pracy zaworu: | Analogowe mieszające |
| Zakres Kvmax: | 171...1000 Kvmax |
Trójdrogowy zawór grzybkowy z przyłączem kołnierzowym PN 16
Zawór H7..W..-S7 to trójdrogowy zawór grzybkowy przeznaczony do pracy w zamkniętych instalacjach wodnych. Jego głównym zadaniem jest precyzyjna, analogowa regulacja przepływu wody w systemach grzewczych oraz w obiegach central wentylacyjnych.
Cechy i charakterystyka produktu
- Tryb pracy: Zawór jest regulowany przez siłownik o dużym skoku, który precyzyjnie dostosowuje położenie elementu zamykającego. Współpracuje ze standardowymi systemami sterowania ciągłego lub 3-punktowego, działając jako element mieszający.
- Liniowa charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zawór zapewnia liniową charakterystykę przepływu zarówno na ścieżce regulacji (A-AB), jak i na obejściu (B-AB).
- Cicha praca: Optymalne i ciche działanie w instalacjach HVAC jest możliwe przy prędkościach przepływu medium w zakresie 1-2 m/s. Przekroczenie tych wartości może generować hałas i wpływać na trwałość zaworu.
Budowa i materiały
- Korpus: Wykonany z żeliwa szarego EN-GJL-250 (GG 25), pokryty farbą zabezpieczającą dla dodatkowej ochrony.
- Elementy wewnętrzne: Element zamykający, oś oraz gniazdo zaworu wykonano ze stali nierdzewnej, co zapewnia wysoką trwałość i odporność.
- Uszczelnienie osi: Zastosowano niezawodne uszczelnienie z materiału EPDM.
- Przyłącze: Zawór wyposażony jest w przyłącze kołnierzowe zgodne z normą ISO 7005-2.
Wskazówki montażowe i eksploatacyjne
- Pozycja montażu: Możliwy jest montaż w pozycji od pionowej do poziomej (w odniesieniu do osi wrzeciona). Należy unikać instalacji z trzpieniem skierowanym w dół.
- Kierunek przepływu: Dla prawidłowego działania instalacja musi być wykonana zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie zaworu.
- Medium robocze: Zawór jest przeznaczony do pracy z wodą lub wodą z dodatkiem glikolu (maksymalnie 50% objętości).
- Praca w niskich temperaturach: Przy temperaturze czynnika w zakresie od -10°C do +2°C zalecane jest użycie ogrzewania osi.
- Konserwacja: Produkt jest bezobsługowy.

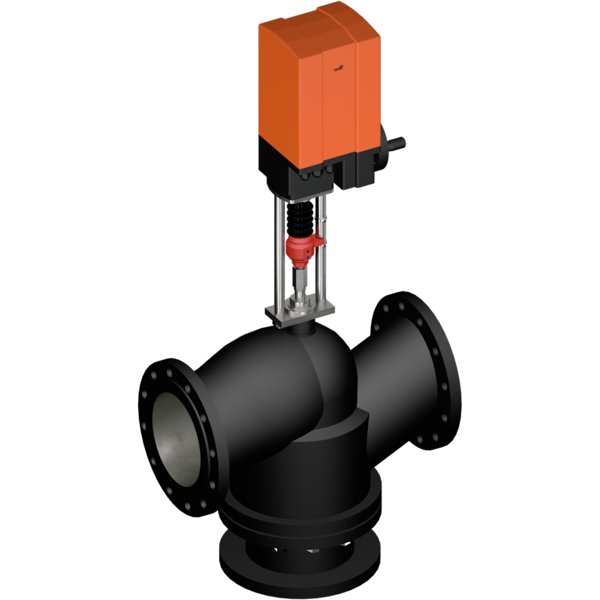

Uwaga: Zdjęcie produktu ma charakter poglądowy i może różnić się od rzeczywistego wyglądu.
| Przegląd typów | |
|---|---|
| DN: | 200, 250 |
| Kvs: | 630 m³/h, 1000 m³/h |
| Skok: | 65 mm |
| PN: | 16 |
| Sv min.: | 30 |
| Dane funkcjonalne | |
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -10...120°C [14...248°F] |
| Temperatura czynnika, wskazówka: | Przy temperaturze czynnika wynoszącej -10...2°C zaleca się ogrzewanie osi. |
| Charakterystyka przepływu: | Ścieżka regulacji A – AB: liniowa (VDI/VDE 2173), obejście B – AB: liniowa (VDI/VDE 2173) |
| Dopuszczalne przecieki: | Ścieżka regulacji A – AB: maks. 0,05% wartości Kvs; obejście B – AB: maks. 1% wartości |
| Punkt zamykania zaworu: | Top (▲) |
| Przyłącze rurowe: | Kołnierz wg. ISO 7005-2 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | EN-GJL-250 (GG 25) |
| Wykończenie korpusu: | z farbą zabezpieczającą |
| Element zamykający: | Stal nierdzewna |
| Oś: | Stal nierdzewna |
| Uszczelnienie osi: | EPDM |
| Gniazdo: | Stal nierdzewna |
