EP100F2-25+BAC

Charakteryzowany zawór regulacyjny z czujnikiem przepływu (EPIV)

Nowoczesny, dwudrogowy zawór regulacyjny typu EPIV z przyłączem kołnierzowym (PN 25), przeznaczony do precyzyjnej, analogowej regulacji przepływu wody w zamkniętych obiegach central wentylacyjnych oraz instalacjach grzewczych. Urządzenie zasilane jest napięciem AC/DC 24V i łączy w sobie sterowanie analogowe z zaawansowanymi możliwościami komunikacji cyfrowej.

Główne Cechy i Funkcjonalności

• Wszechstronna komunikacja: Zawór może być sterowany za pomocą magistrali BACnet MS/TP, Modbus RTU, MP-Bus lub w sposób konwencjonalny sygnałem analogowym. Dostępny jest także tryb hybrydowy, pozwalający na sterowanie analogowe przy jednoczesnym odczycie danych przez magistralę cyfrową.
• Zintegrowane pomiary: Urządzenie nie tylko reguluje przepływ, ale również dokonuje pomiaru temperatury medium za pomocą wbudowanego czujnika.
• Opatentowana kompensacja stężenia glikolu: Unikalna funkcja automatycznie monitoruje i kompensuje zmiany w stężeniu glikolu (do 60% objętości), co znacząco poprawia dokładność pomiaru przepływu w instalacjach.
• Przetwarzanie sygnałów z czujników: Możliwe jest podłączenie dodatkowych czujników aktywnych lub zestyków, których sygnały mogą być przetwarzane i udostępniane cyfrowo przez magistralę komunikacyjną.

Tryb Pracy i Precyzja Działania

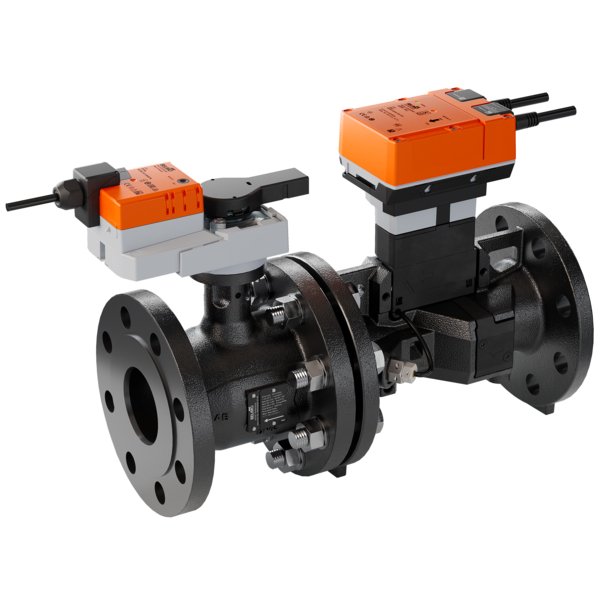

Urządzenie składa się z trzech zintegrowanych elementów: regulacyjnego zaworu kulowego, rurki pomiarowej z ultradźwiękowym przepływomierzem oraz siłownika. Dzięki tej konstrukcji zawór precyzyjnie utrzymuje zadane natężenie przepływu, dynamicznie korygując swoje położenie w odpowiedzi na zmiany ciśnienia w instalacji. Charakterystyka przepływu jest domyślnie stałoprocentowa, z możliwością przełączenia na liniową w celu dopasowania do wymagań systemu.

• Regulacja przepływu: Maksymalne natężenie przepływu (V'max) można łatwo skonfigurować w zakresie od 25% do 100% wartości nominalnej, co pozwala na idealne dopasowanie zaworu do konkretnej aplikacji.
• Dławienie przepływu pełzającego: Specjalny algorytm zapobiega niestabilnej pracy przy bardzo małych sygnałach sterujących, zapewniając zamknięcie zaworu, gdy wymagany przepływ spada poniżej progu 0,5% V'nom.
• Wysokie bezpieczeństwo: Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po dojściu do ogranicznika.

Konfiguracja i Obsługa

Konfiguracja parametrów urządzenia odbywa się w nowoczesny sposób za pomocą aplikacji Belimo Assistant 2 i smartfona z interfejsem NFC. Na miejscu możliwa jest także ręczna obsługa za pomocą przycisku na obudowie siłownika, który pozwala na wysprzęglenie przekładni i swobodne ustawienie zaworu.

Wskazówki Montażowe

• Zalecany jest montaż urządzenia na rurociągu powrotnym.
• Dopuszczalna pozycja montażu obejmuje zakres od pionowej do poziomej (względem wrzeciona). Nie należy montować zaworu w pozycji wiszącej.
• W celu zapewnienia dokładności pomiaru zgodnej ze specyfikacją, przed czujnikiem przepływu należy zachować prosty odcinek rurociągu o długości wynoszącej co najmniej 5 x DN.
• Aby zapewnić długą i bezawaryjną pracę, instalacja powinna być wyposażona w odpowiedni filtr chroniący zawór przed zanieczyszczeniami stałymi.
