EXT-H6100XP-6500
| Korpus: | 2-drogowy |
| Zakres Kvs: | 41...170 Kvs |
| Wielkość zaworu (mm): | 100 mm |
| Rodzaj sterowania: | Analogowe |
| Zakres przepływu m³/h: | 41...162 m³/h |
| Niezależny od ciśnienia: | TAK |
| Tryb pracy zaworu: | Analogowe |
| Zakres Kvmax: | 41...170 Kvmax |

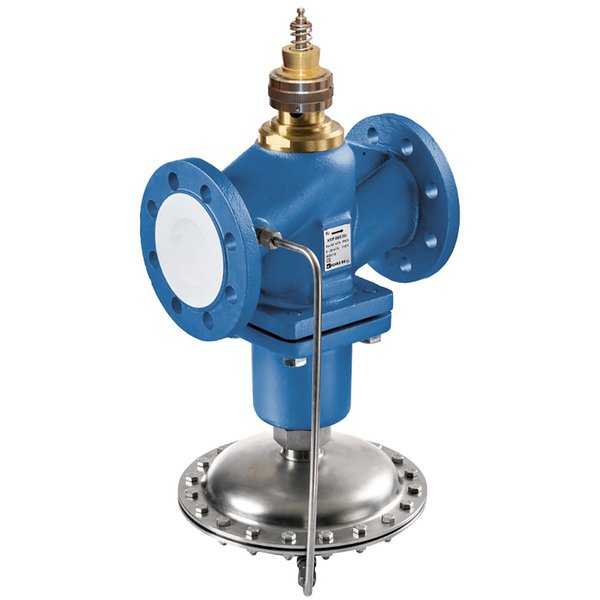

Dwudrogowy zawór grzybkowy z niezależnym przepływem
Dwudrogowy zawór grzybkowy z przyłączem kołnierzowym PN 25, zaprojektowany do zapewnienia przepływu niezależnego od wahań ciśnienia w instalacji. Zawór jest przeznaczony do stosowania w zamkniętych obiegach wodnych, w których pH wody jest wyższe niż 7, oraz w systemach sieci ciepłowniczych. Może pracować z czynnikiem o temperaturze od 5°C do 140°C, w tym z wodą z dodatkiem glikolu do 30% objętości.
Cechy i zasada działania
Zawór łączy w sobie funkcję mechanicznego regulatora różnicy ciśnień oraz zaworu regulacyjnego. Wbudowany regulator automatycznie kompensuje wahania ciśnienia w systemie, utrzymując stały spadek ciśnienia na elemencie regulacyjnym. Dzięki temu natężenie przepływu jest precyzyjnie kontrolowane przez sygnał z systemu DDC, niezależnie od zmian obciążenia w innych częściach instalacji.
- Charakterystyka stałoprocentowa: Specjalnie wyprofilowany element zamykający zapewnia stałoprocentową charakterystykę przepływu, co gwarantuje precyzyjną i stabilną regulację.
- Regulowane maksymalne natężenie przepływu: Użytkownik może łatwo ustawić wymaganą maksymalną wartość przepływu (V'max) za pomocą pierścienia nastawczego umieszczonego na szyjce zaworu.
- Niski przeciek: Konstrukcja zaworu zapewnia wysoki stopień szczelności w pozycji zamkniętej.
Budowa i materiały
- Korpus: Wykonany z żeliwa sferoidalnego EN-GJS-400-18-LT, pokryty farbą zabezpieczającą dla zwiększonej trwałości.
- Elementy wewnętrzne: Kluczowe komponenty, takie jak element zamykający (WN1.4057), oś (WN1.4404) oraz gniazdo (WN1.4021), wykonano z wysokiej jakości stali nierdzewnej, co zapewnia długą żywotność i niezawodność.
- Uszczelnienia: Zastosowano trwałe uszczelnienia osi (FPM, EPDM) oraz membranę z EPDM.
Wskazówki montażowe i eksploatacyjne
- Pozycja montażu: Zawór należy instalować w pozycji pionowej, z dopuszczalnym odchyleniem ±45°. Montaż z trzpieniem skierowanym w dół lub w bok jest niedozwolony.
- Kierunek przepływu: Należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu.
- Jakość wody: Woda w instalacji powinna spełniać odpowiednie normy (np. VDI 2035). Aby chronić zawór przed zanieczyszczeniami stałymi, zaleca się montaż filtra przed zaworem.
- Bezobsługowość: Zawór został zaprojektowany jako urządzenie bezobsługowe, co minimalizuje koszty eksploatacji.
| Dane funkcjonalne | |
|---|---|
| Czynnik: | Water, water with glycol up to max. 30% vol. |
| Temperatura czynnika: | 5...140°C [41...284°F] |
| Maksymalna różnica ciśnień na zaworze regulacyjnym: | 1500 kPa |
| Uwaga dotycząca różnicy ciśnień: | Aby zapobiec kawitacji podczas pracy, maksymalną różnicę ciśnień ∆pmax trzeba obliczyć zgodnie z uwagami dotyczącymi projektowania. |
| Charakterystyka przepływu: | charakterystyka stałoprocentowa |
| Dopuszczalne przecieki: | maks. 0,02% wartości Kvs (DN 15, 25) maks. 0,05% wartości Kvs (DN 32, 40, 50, 65, 80) maks. 0,1% wartości Kvs (DN 100, 125) |
| Punkt zamykania zaworu: | Dół (▼) |
| Współczynnik kawitacji (Z): | DN 15: 0,6 DN 25/32: 0.55 DN 40/50: 0.5 DN 65: 0,45 DN 80: 0,4 DN 100/125: 0,35 |
| Przyłącze rurowe: | Kołnierz wg. EN 1092-2 |
| Pozycja montażu: | pionowa ±45 (względem osi) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | EN-GJS-400-18-LT (GGG 40.3) |
| Wykończenie korpusu: | z farbą zabezpieczającą |
| Element zamykający: | WN1.4057 |
| Oś: | WN1.4404 |
| Uszczelnienie osi: | FPM, EPDM (ISO 1629) |
| Gniazdo: | WN1.4021 |
| Sprężyna: | WN1.4310 |
| Membrana: | EPDM |
