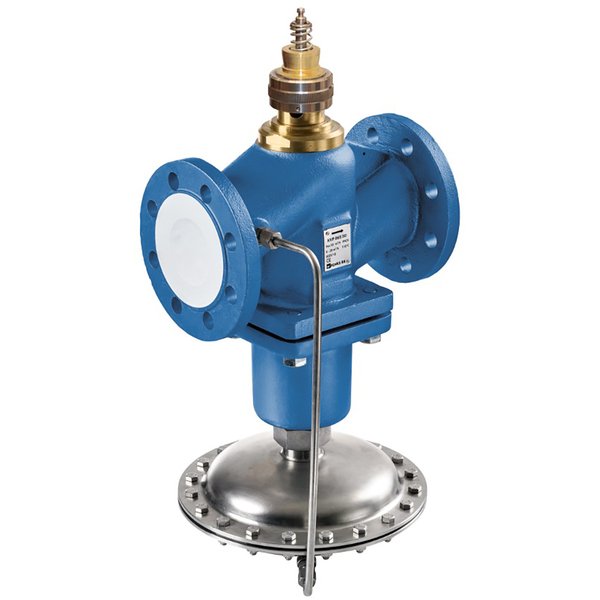

EXT-H6125P-8000

2-drożny zawór grzybkowy z niezależnym przepływem

Kołnierzowy, 2-drożny zawór grzybkowy PN16, którego działanie jest niezależne od wahań ciśnienia w instalacji. Produkt ten jest przeznaczony do zastosowania w zamkniętych obiegach wodnych, gdzie pH wody przekracza 7, a także doskonale sprawdza się w sieciach ciepłowniczych.

Zasada działania i kluczowe cechy

Zawór łączy w sobie funkcje mechanicznego regulatora różnicy ciśnień oraz zaworu regulacyjnego sterowanego siłownikiem. Wbudowany regulator ciśnienia kompensuje fluktuacje w instalacji, utrzymując stałą różnicę ciśnień na elemencie regulacyjnym. Dzięki temu natężenie przepływu jest precyzyjnie kontrolowane przez sygnał nastawczy DDC, niezależnie od zmian ciśnienia w systemie.

• Regulacja maksymalnego przepływu: Użytkownik może łatwo ustawić maksymalne natężenie przepływu (V'max) za pomocą obrotowego pierścienia nastawczego znajdującego się na szyjce zaworu.
• Stałoprocentowa charakterystyka przepływu: Specjalnie wyprofilowany element zamykający zapewnia stałoprocentową charakterystykę regulacji.
• Cicha praca: Optymalna i cicha praca jest zapewniona przy prędkościach przepływu czynnika w zakresie 1-2 m/s.

Solidna konstrukcja i materiały

Zawór został wykonany z materiałów gwarantujących długą i niezawodną pracę.

• Korpus: Żeliwo EN-GJL-250 (GG 25), pokryte farbą zabezpieczającą.
• Element zamykający i gniazdo: Stal nierdzewna (WN1.4057, WN1.4021).
• Oś: Stal nierdzewna WN1.4404.
• Uszczelnienie osi: FPM, EPDM.
• Membrana: EPDM.

Dane techniczne i wskazówki montażowe

• Czynnik roboczy: Woda oraz mieszaniny wody z glikolem (do 30% objętości).
• Temperatura czynnika: od 5°C do 140°C.
• Maksymalna różnica ciśnień: 1000 kPa.
• Pozycja montażu: Zawór należy montować w pozycji pionowej, z dopuszczalnym odchyleniem ±45°. Montaż z trzpieniem skierowanym w dół lub w bok jest niedozwolony.
• Kierunek przepływu: Instalacja musi być zgodna z kierunkiem strzałki umieszczonej na korpusie zaworu.
• Jakość wody: Wymagana jest zgodność z normą VDI 2035. Zaleca się stosowanie filtra w instalacji w celu ochrony zaworu przed zanieczyszczeniami stałymi.
• Konserwacja: Produkt jest bezobsługowy.
