EXT-H6125XP-8000

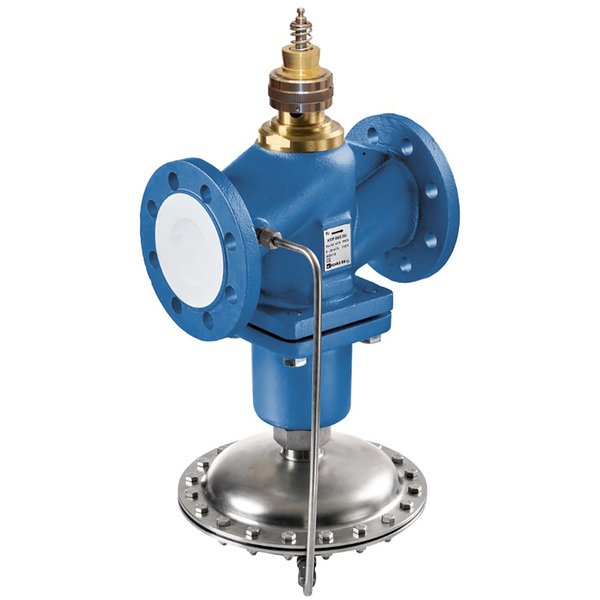

2-drogowy, kołnierzowy zawór grzybkowy PN 25 z niezależnym przepływem

Prezentowany produkt to zaawansowany, 2-drogowy zawór grzybkowy z przyłączem kołnierzowym, zaprojektowany do pracy w klasie ciśnieniowej PN 25. Jego kluczową cechą jest zapewnienie przepływu niezależnego od wahań ciśnienia w instalacji. Zawór jest przeznaczony do zastosowania w zamkniętych obiegach wodnych (o pH > 7), w tym w rozbudowanych sieciach ciepłowniczych.

Zasada działania i kluczowe cechy

Zawór łączy w sobie funkcję mechanicznego regulatora różnicy ciśnień oraz precyzyjnego zaworu regulacyjnego. Wbudowany regulator skutecznie kompensuje wahania ciśnienia w instalacji, zapewniając stałą różnicę ciśnień na elemencie regulacyjnym. Dzięki temu natężenie przepływu jest regulowane wyłącznie na podstawie sygnału sterującego z systemu DDC, a mechanicznie ustawiona wartość maksymalnego przepływu (V'max) odpowiada pełnemu otwarciu sterowanemu sygnałem.

• Stałoprocentowa charakterystyka przepływu: Specjalnie wyprofilowany element zamykający gwarantuje precyzyjną i stabilną regulację w całym zakresie pracy.
• Ręczna nastawa maksymalnego przepływu: Użytkownik może łatwo dostosować maksymalne natężenie przepływu (V'max) za pomocą obrotowego pierścienia nastawczego umieszczonego na zaworze.
• Konstrukcja bezobsługowa: Zawór został zaprojektowany tak, aby nie wymagał regularnych czynności serwisowych podczas eksploatacji.
• Wysoka odporność ciśnieniowa: Maksymalna dopuszczalna różnica ciśnień na zaworze regulacyjnym wynosi 1500 kPa.

Budowa i materiały

Solidna konstrukcja i zastosowanie wysokiej jakości materiałów gwarantują długą żywotność i niezawodność produktu.

• Korpus: Wykonany z żeliwa sferoidalnego (EN-GJS-400-18-LT), zabezpieczony zewnętrzną warstwą farby ochronnej.
• Elementy wewnętrzne: Kluczowe komponenty, takie jak element zamykający, oś oraz gniazdo, wykonano z wysokiej jakości stali nierdzewnej.
• Uszczelnienia: Zastosowano trwałe uszczelnienia osi (FPM, EPDM) oraz membranę z EPDM, co zapewnia długotrwałą szczelność.

Wskazówki montażowe i eksploatacyjne

• Pozycja montażu: Zawór należy instalować w pozycji pionowej, z dopuszczalnym odchyleniem do ±45°. Montaż z trzpieniem skierowanym w dół lub w bok jest niedozwolony.
• Kierunek przepływu: Należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu.
• Jakość wody: Woda w instalacji powinna spełniać wymogi normy VDI 2035. W celu ochrony zaworu przed zanieczyszczeniami stałymi, zaleca się instalację filtra na rurociągu.
• Cicha praca: Dla zapewnienia cichej pracy instalacji, zalecana prędkość przepływu czynnika powinna mieścić się w zakresie 1...2 m/s.
