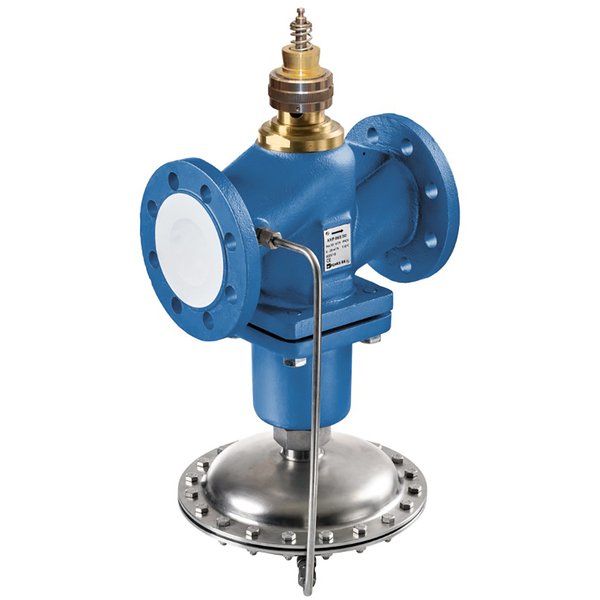

EXT-H615P-125

2-drogowy zawór grzybkowy z przepływem niezależnym od ciśnienia

Kołnierzowy zawór grzybkowy PN 16, zaprojektowany w celu zapewnienia przepływu niezależnego od wahań ciśnienia w instalacji. Produkt jest przeznaczony do zastosowania w zamkniętych obiegach wodnych o pH wyższym niż 7, a także w sieciach ciepłowniczych.

Zasada działania i kluczowe cechy

• Niezależność od ciśnienia: Zawór składa się z dwóch kluczowych elementów: mechanicznego regulatora różnicy ciśnień oraz zaworu regulacyjnego współpracującego z siłownikiem. Wbudowany regulator kompensuje fluktuacje ciśnienia w instalacji, utrzymując stałą różnicę ciśnień na elemencie regulacyjnym. Dzięki temu natężenie przepływu jest precyzyjnie regulowane sygnałem nastawczym z systemu DDC.
• Regulacja maksymalnego przepływu: Zawór wyposażono w pierścień nastawczy, który umożliwia łatwą i precyzyjną mechaniczną regulację maksymalnego natężenia przepływu (V'max). Obrót pierścienia w lewo zwiększa przepływ.
• Stałoprocentowa charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zawór oferuje stałoprocentową charakterystykę przepływu, co zapewnia precyzyjną i stabilną regulację.

Parametry pracy

• Czynnik roboczy: Woda oraz mieszaniny wody z glikolem o stężeniu do 30%.
• Temperatura czynnika: od 5°C do 140°C.
• Maksymalna różnica ciśnień: 1000 kPa.

Materiały i konstrukcja

• Korpus: Wykonany z żeliwa EN-GJL-250 (GG 25), pokryty farbą zabezpieczającą.
• Element zamykający: Stal nierdzewna (WN1.4057).
• Oś: Stal nierdzewna (WN1.4404).
• Uszczelnienie osi: FPM, EPDM.
• Membrana: EPDM.

Wskazówki montażowe i eksploatacyjne

• Pozycja montażu: Zawór można instalować w pozycji pionowej lub odchylonej o maksymalnie ±45° względem osi. Montaż z trzpieniem skierowanym w bok lub do dołu jest niedozwolony.
• Kierunek przepływu: Należy bezwzględnie przestrzegać kierunku przepływu, który jest oznaczony strzałką na korpusie zaworu. Montaż w odwrotnym kierunku może spowodować uszkodzenie.
• Jakość wody: Aby zapewnić prawidłową i długotrwałą pracę, jakość wody musi być zgodna z wymaganiami normy VDI 2035. Zaleca się montaż odpowiedniego filtra przed zaworem w celu ochrony przed zanieczyszczeniami stałymi.
• Serwis: Zawory oraz dedykowane do nich siłowniki są urządzeniami bezobsługowymi.
