EXT-H615P-200
Zawór grzybkowy z przepływem niezależnym od zmian ciśnienia, 2-drog., DN 15, Kołnierz, PN 16, ps 1600 kPa, Temperatura czynnika 5...140°C [41...284°F]
Kod produktu: EXT-H615P-200
| Korpus: | 2-drogowy |
| Rodzaj sterowania: | Analogowe |
| Niezależny od ciśnienia: | TAK |
| Tryb pracy zaworu: | Analogowe |
| Zakres Kvmax: | 171...1000 Kvmax, 41...170 Kvmax |
2-drogowy zawór grzybkowy z przepływem niezależnym od ciśnienia
Kołnierzowy zawór grzybkowy PN 16, zaprojektowany do efektywnej pracy w zamkniętych obiegach wodnych (o pH wyższym niż 7) oraz w instalacjach sieci ciepłowniczych. Zapewnia stabilną i precyzyjną regulację przepływu niezależnie od wahań ciśnienia w systemie.

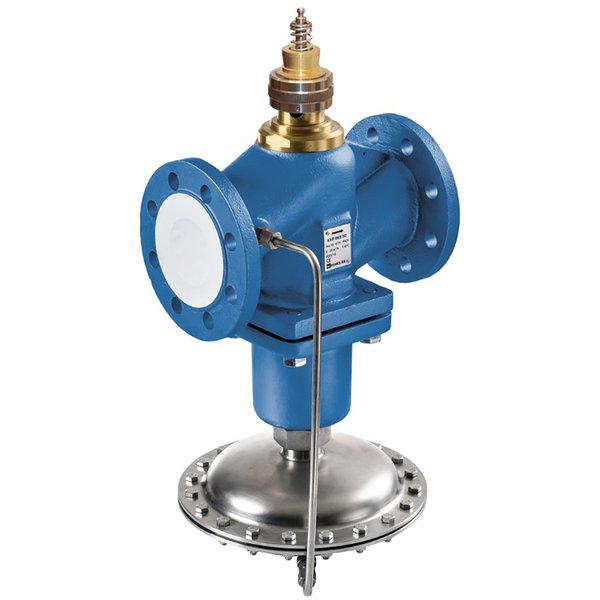

Uwaga: Zdjęcie produktu jest poglądowe i rzeczywisty wygląd może się różnić.
Zasada działania i kluczowe cechy
Zawór ten jest zaawansowanym rozwiązaniem, które integruje w sobie mechaniczny regulator różnicy ciśnień oraz precyzyjny zawór regulacyjny. Taka konstrukcja gwarantuje niezawodność i dokładność działania.
- Niezależność od ciśnienia: Wbudowany regulator kompensuje fluktuacje ciśnienia w instalacji, utrzymując stałą różnicę ciśnień na elemencie regulacyjnym. Dzięki temu natężenie przepływu jest stabilne i zależy wyłącznie od sygnału sterującego z systemu DDC.
- Stałoprocentowa charakterystyka przepływu: Specjalnie wyprofilowany element zamykający zapewnia stałoprocentową charakterystykę, co umożliwia bardzo dokładną regulację w całym zakresie pracy.
- Regulacja maksymalnego przepływu: Maksymalne natężenie przepływu (V'max) można łatwo i precyzyjnie ustawić, obracając pierścień nastawczy znajdujący się na szyjce zaworu.
Budowa i materiały
Zawór został wykonany z wysokiej jakości materiałów, co zapewnia jego trwałość i niezawodność przez długi czas eksploatacji.
- Korpus: Żeliwo EN-GJL-250 (GG 25), pokryte farbą zabezpieczającą.
- Element zamykający: Stal nierdzewna (WN1.4057).
- Oś i gniazdo: Stal nierdzewna (odpowiednio WN1.4404 i WN1.4021).
- Uszczelnienie osi: Wykonane z materiałów FPM oraz EPDM, gwarantujące szczelność.
- Membrana: EPDM.
Wskazówki montażowe i eksploatacyjne
- Pozycja montażu: Zawór należy instalować w pozycji pionowej, z dopuszczalnym odchyleniem osi do ±45°. Niedozwolony jest montaż z trzpieniem skierowanym w dół lub w bok.
- Kierunek przepływu: Dla prawidłowego działania i uniknięcia uszkodzenia, montaż musi być zgodny z kierunkiem przepływu oznaczonym strzałką na korpusie zaworu.
- Jakość wody: Wymagana jest jakość wody zgodna z normą VDI 2035. W celu ochrony zaworu przed zanieczyszczeniami stałymi, takimi jak odpryski spawalnicze, zaleca się montaż odpowiedniego filtra na rurociągu.
- Cicha praca: Aby zapewnić cichą pracę instalacji, prędkość przepływu czynnika nie powinna przekraczać 2 m/s. Wyższe prędkości mogą powodować hałas i kawitację, co może skrócić żywotność zaworu.
- Bezobsługowość: Zarówno zawór, jak i dedykowane siłowniki są urządzeniami bezobsługowymi.
| Przegląd typów | |
|---|---|
| EXT-H615P-125: | DN 15, V'nom 0.35 l/s, V'nom 1.3 m³/h, Kvs teor. 2.5 m³/h, Skok 10 mm, PN 16, Sv min. 20 |
| EXT-H615P-200: | DN 15, V'nom 0.55 l/s, V'nom 1.8 m³/h, Kvs teor. 4 m³/h, Skok 10 mm, PN 16, Sv min. 20 |
| EXT-H625P-315: | DN 25, V'nom 0.80 l/s, V'nom 3 m³/h, Kvs teor. 6.3 m³/h, Skok 11 mm, PN 16, Sv min. 22 |
| EXT-H625P-400: | DN 25, V'nom 1.1 l/s, V'nom 4 m³/h, Kvs teor. 8 m³/h, Skok 11 mm, PN 16, Sv min. 21 |
| EXT-H632P-650: | DN 32, V'nom 1.8 l/s, V'nom 6.5 m³/h, Kvs teor. 12.5 m³/h, Skok 13 mm, PN 16, Sv min. 20 |
| EXT-H640P-900: | DN 40, V'nom 3.00 l/s, V'nom 11 m³/h, Kvs teor. 20 m³/h, Skok 13 mm, PN 16, Sv min. 23 |
| EXT-H650P-1500: | DN 50, V'nom 4.4 l/s, V'nom 16 m³/h, Kvs teor. 32 m³/h, Skok 13 mm, PN 16, Sv min. 22 |
| EXT-H665P-2500: | DN 65, V'nom 7.7 l/s, V'nom 28 m³/h, Kvs teor. 50 m³/h, Skok 15 mm, PN 16, Sv min. 22 |
| EXT-H680P-3600: | DN 80, V'nom 11.1 l/s, V'nom 40 m³/h, Kvs teor. 80 m³/h, Skok 18 mm, PN 16, Sv min. 20 |
| EXT-H6100P-6500: | DN 100, V'nom 16.6 l/s, V'nom 60 m³/h, Kvs teor. 125 m³/h, Skok 21 mm, PN 16, Sv min. 24 |
| EXT-H6125P-8000: | DN 125, V'nom 22.2 l/s, V'nom 80 m³/h, Kvs teor. 180 m³/h, Skok 21 mm, PN 16, Sv min. 24 |
| Dane techniczne | |
| Dane funkcjonalne | |
| Czynnik: | Water, water with glycol up to max. 30% vol. |
| Temperatura czynnika: | 5...140°C [41...284°F] |
| Maksymalna różnica ciśnień na zaworze regulacyjnym: | 1000 kPa |
| Uwaga dotycząca różnicy ciśnień: | Aby zapobiec kawitacji podczas pracy, maksymalną różnicę ciśnień ∆pmax trzeba obliczyć zgodnie z uwagami dotyczącymi projektowania. |
| Charakterystyka przepływu: | charakterystyka stałoprocentowa |
| Dopuszczalne przecieki: | maks. 0,02% wartości Kvs (DN 15, 25); maks. 0,05% wartości Kvs (DN 32, 40, 50, 65, 80); maks. 0,1% wartości Kvs (DN 100, 125) |
| Punkt zamykania zaworu: | Dół (▼) |
| Współczynnik kawitacji (Z): | DN 15: 0,6; DN 25/32: 0.55; DN 40/50: 0.5; DN 65: 0,45; DN 80: 0,4; DN 100/125: 0,35 |
| Przyłącze rurowe: | Kołnierz wg. EN 1092-2 |
| Pozycja montażu: | pionowa ±45 (względem osi) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | EN-GJL-250 (GG 25) |
| Wykończenie korpusu: | z farbą zabezpieczającą |
| Element zamykający: | WN1.4057 |
| Oś: | WN1.4404 |
| Uszczelnienie osi: | FPM, EPDM (ISO 1629) |
| Gniazdo: | WN1.4021 |
| Sprężyna: | WN1.4310 |
| Membrana: | EPDM |
| Wymiary | |
| EXT-H615P-125: | DN 15, B 170 mm, L 130 mm, H 245 mm, Masa 9.5 kg |
| EXT-H615P-200: | DN 15, B 170 mm, L 130 mm, H 245 mm, Masa 9.5 kg |
| EXT-H625P-315: | DN 25, B 205 mm, L 160 mm, H 295 mm, Masa 12.5 kg |
| EXT-H625P-400: | DN 25, B 205 mm, L 160 mm, H 295 mm, Masa 12.5 kg |
| EXT-H632P-650: | DN 32, B 210 mm, L 180 mm, H 300 mm, Masa 15.5 kg |
| EXT-H640P-900: | DN 40, B 220 mm, L 200 mm, H 300 mm, Masa 17.5 kg |
| EXT-H650P-1500: | DN 50, B 235 mm, L 230 mm, H 305 mm, Masa 24.5 kg |
| EXT-H665P-2500: | DN 65, B 360 mm, L 290 mm, H 435 mm, Masa 46 kg |
| EXT-H680P-3600: | DN 80, B 400 mm, L 310 mm, H 450 mm, Masa 55 kg |
| EXT-H6100P-6500: | DN 100, B 425 mm, L 350 mm, H 465 mm, Masa 78 kg |
| EXT-H6125P-8000: | DN 125, B 480 mm, L 400 mm, H 480 mm, Masa 93 kg |
