EXT-H615XP-125
| Korpus: | 2-drogowy |
| Rodzaj sterowania: | Analogowe |
| Połączenie elektryczne: | Kabel |
| Niezależny od ciśnienia: | TAK |
| Kvs (sekwencja 1) zakres: | 1.3 / 1.6 / 1.8 / 2.5 Kvs, 4 / 6.3 Kvs |
| Tryb pracy zaworu: | Analogowe |
| Zakres Kvmax: | 171...1000 Kvmax, 41...170 Kvmax |
Dwudrogowy zawór grzybkowy PN 25 z przepływem niezależnym od ciśnienia
Kołnierzowy zawór grzybkowy przeznaczony do zastosowania w zamkniętych obiegach wodnych (o pH wyższym niż 7) oraz w instalacjach sieci ciepłowniczej. Dzięki swojej konstrukcji zapewnia stały przepływ medium, niezależnie od wahań ciśnienia w instalacji.
Kluczowe cechy i zasada działania
Zawór integruje w sobie mechaniczny regulator różnicy ciśnień oraz zawór regulacyjny, który jest sterowany przez siłownik. Regulator ciśnienia kompensuje fluktuacje, utrzymując stałą różnicę ciśnień na elemencie regulacyjnym. Dzięki temu natężenie przepływu jest precyzyjnie kontrolowane przez sygnał nastawczy DDC, a prawidłowa regulacja jest zapewniona przy zachowaniu minimalnej wymaganej różnicy ciśnień na zaworze.
- Stałoprocentowa charakterystyka przepływu: Specjalnie wyprofilowany element zamykający zapewnia stałoprocentową charakterystykę, co gwarantuje stabilność regulacji.
- Regulowany przepływ maksymalny: Maksymalne natężenie przepływu (V'max) można w prosty sposób ustawić, obracając pierścień nastawczy znajdujący się na szyjce zaworu.
- Cicha praca: W celu zapewnienia cichej pracy w instalacjach HVAC zaleca się utrzymywanie prędkości przepływu w zakresie od 1 do 2 m/s. Przekroczenie tych wartości może prowadzić do powstawania hałasu i zjawiska kawitacji.
Wykonanie i materiały
Zawór został wykonany z wysokiej jakości materiałów, zapewniających jego trwałość i niezawodność.
- Korpus zaworu: Żeliwo sferoidalne EN-GJS-400-18-LT, pokryte farbą zabezpieczającą.
- Element zamykający: Stal nierdzewna WN1.4057.
- Oś: Stal nierdzewna WN1.4404.
- Uszczelnienie osi: FPM, EPDM.
- Gniazdo: Stal nierdzewna WN1.4021.
Wskazówki montażowe i eksploatacyjne
- Pozycja montażu: Zawór można instalować w pozycji pionowej z dopuszczalnym odchyleniem do ±45°. Nie należy montować go z trzpieniem skierowanym w dół lub w pozycji poziomej.
- Kierunek przepływu: Montaż musi odbywać się zgodnie ze strzałką kierunku przepływu, która jest umieszczona na korpusie zaworu.
- Jakość wody: Aby zapewnić prawidłowe działanie i długą żywotność, jakość wody musi być zgodna z normą VDI 2035. Zaleca się montaż filtra przed zaworem w celu ochrony przed zanieczyszczeniami stałymi, takimi jak odpryski spawalnicze.
- Konserwacja: Zawór jest urządzeniem bezobsługowym.

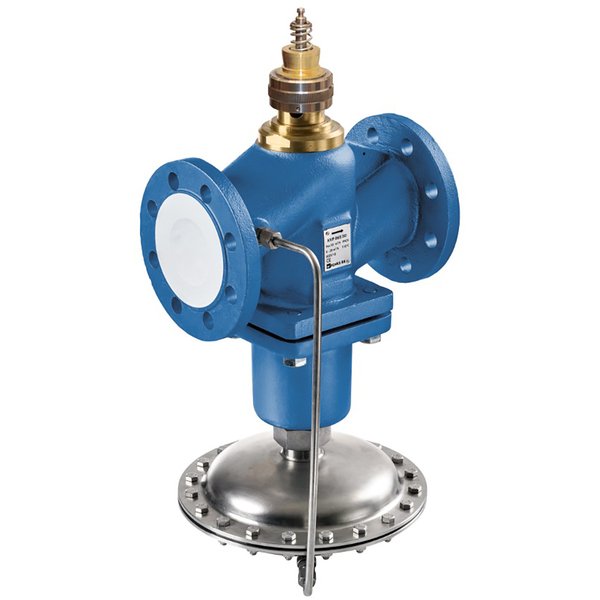

Uwaga: Zdjęcie produktu ma charakter poglądowy i jego wygląd może nieznacznie odbiegać od rzeczywistego.
| Dane funkcjonalne | |
|---|---|
| Czynnik: | Water, water with glycol up to max. 30% vol. |
| Temperatura czynnika: | 5...140°C [41...284°F] |
| Maksymalna różnica ciśnień na zaworze regulacyjnym: | 1500 kPa |
| Charakterystyka przepływu: | charakterystyka stałoprocentowa |
| Dopuszczalne przecieki: | maks. 0,02% wartości Kvs (DN 15, 25) maks. 0,05% wartości Kvs (DN 32, 40, 50, 65, 80) maks. 0,1% wartości Kvs (DN 100, 125) |
| Punkt zamykania zaworu: | Dół (▼) |
| Współczynnik kawitacji (Z): | DN 15: 0,6 DN 25/32: 0.55 DN 40/50: 0.5 DN 65: 0,45 DN 80: 0,4 DN 100/125: 0,35 |
| Przyłącze rurowe: | Kołnierz wg. EN 1092-2 |
| Pozycja montażu: | pionowa ±45 (względem osi) |
| Materiały | |
| Korpus zaworu: | EN-GJS-400-18-LT (GGG 40.3) |
| Wykończenie korpusu: | z farbą zabezpieczającą |
| Element zamykający: | WN1.4057 |
| Oś: | WN1.4404 |
| Uszczelnienie osi: | FPM, EPDM (ISO 1629) |
| Gniazdo: | WN1.4021 |
| Sprężyna: | WN1.4310 |
| Membrana: | EPDM |
| Przegląd typów | |
| Średnica nominalna (DN): | 15, 25, 32, 40, 50, 65, 80, 100, 125 |
| V'nom [l/s]: | 0.35 ... 22.2 |
| V'nom [m³/h]: | 1.3 ... 80 |
| Kvs teor. [m³/h]: | 2.5 ... 180 |
| Skok: | 10 mm ... 21 mm |
| PN: | 25 |
| Sv min.: | 20 ... 24 |
| Wymiary | |
| Wymiar B: | 170 ... 480 mm |
| Wymiar L: | 130 ... 400 mm |
| Wymiar H: | 245 ... 480 mm |
| Masa: | 9.5 kg ... 93 kg |
