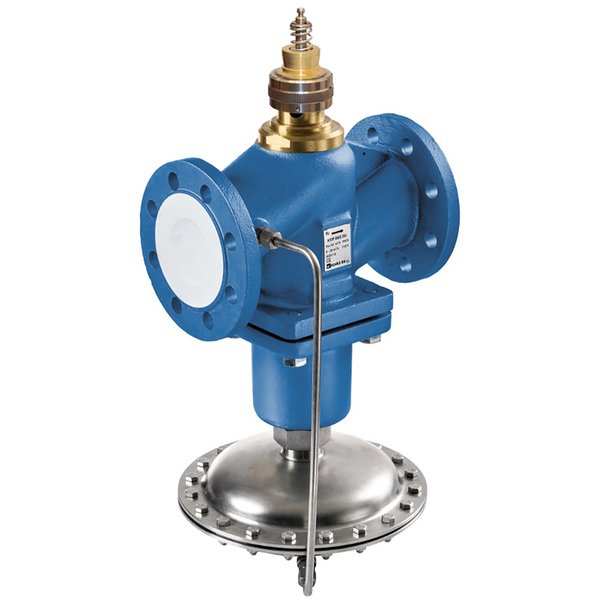

EXT-H615XP-200

Dwudrogowy, kołnierzowy zawór grzybkowy PN 25 z funkcją przepływu niezależnego od wahań ciśnienia.

Zawór jest przeznaczony do zastosowania w zamkniętych obiegach wodnych, w tym w sieciach ciepłowniczych. Może pracować z wodą o pH powyżej 7 oraz z mieszankami wody i glikolu o stężeniu do 30%. Został zaprojektowany do pracy z czynnikiem o temperaturze w zakresie od 5°C do 140°C.

Cechy i zasada działania

Urządzenie łączy w sobie funkcję mechanicznego regulatora różnicy ciśnień oraz zaworu regulacyjnego. Wbudowany regulator skutecznie kompensuje wahania ciśnienia w instalacji, utrzymując stałą różnicę ciśnień na elemencie regulacyjnym. Dzięki temu natężenie przepływu jest stabilne i zależy wyłącznie od sygnału sterującego z systemu DDC, a nie od chwilowych zmian ciśnienia w systemie. Prawidłowa regulacja przepływu wymaga zachowania minimalnej różnicy ciśnień na zaworze.

• Regulowane natężenie przepływu: Maksymalne natężenie przepływu (V'max) można łatwo ustawić za pomocą pierścienia nastawczego umieszczonego na szyjce zaworu, co pozwala na precyzyjne dostosowanie do wymagań instalacji.
• Stałoprocentowa charakterystyka przepływu: Specjalnie wyprofilowany element zamykający gwarantuje stałoprocentową charakterystykę regulacji, co zapewnia precyzyjną kontrolę w całym zakresie pracy.
• Brak konieczności konserwacji: Zarówno zawór, jak i dedykowane siłowniki są zaprojektowane jako urządzenia bezobsługowe.
• Cicha praca: Konstrukcja zaworu jest zoptymalizowana pod kątem cichej pracy przy typowych dla instalacji HVAC prędkościach przepływu medium (1-2 m/s).

Solidna konstrukcja i wysokiej jakości materiały

Korpus zaworu wykonany jest z żeliwa sferoidalnego (EN-GJS-400-18-LT), pokrytego farbą zabezpieczającą dla zwiększenia trwałości. Kluczowe elementy wewnętrzne, takie jak element zamykający, gniazdo i oś, wykonano ze stali nierdzewnej. Za szczelność odpowiadają uszczelnienia osi z FPM i EPDM, a membrana została wykonana z EPDM.

Wskazówki montażowe i eksploatacyjne

• Pozycja montażu: Zawór należy instalować w pozycji pionowej lub odchylonej od pionu maksymalnie o 45 stopni. Montaż z trzpieniem skierowanym w bok lub w dół jest niedozwolony.
• Kierunek przepływu: Należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu, aby uniknąć jego uszkodzenia.
• Jakość wody: Dla zapewnienia długiej i bezawaryjnej pracy, jakość wody w instalacji powinna być zgodna z normą VDI 2035. Zaleca się montaż filtra przed zaworem w celu ochrony przed zanieczyszczeniami stałymi.
