EXT-H625P-315
Kod produktu: EXT-H625P-315
| Korpus: | 2-drogowy |
| Zakres Kvs: | 1.1...3.0 Kvs, 15...40 Kvs, 171...1000 Kvs, 3.1...6.5 Kvs, 41...170 Kvs, 6.6...14 Kvs |
| Wielkość zaworu (mm): | 100 mm, 125 mm, 15 mm, 25 mm, 32 mm, 40 mm, 50 mm, 65 mm, 80 mm |
| Rodzaj sterowania: | Analogowe |
| Połączenie elektryczne: | Kabel |
| Zakres przepływu m³/h: | 0.02...2.39 m³/h, 0.025...2.5 m³/h, 0.035...3.5 m³/h, 17.6...40 m³/h, 2.4...6.49 m³/h, 41...162 m³/h, 6.5...17.5 m³/h |
| Niezależny od ciśnienia: | TAK |
| Kvs (sekwencja 1) zakres: | 1.3 / 1.6 / 1.8 / 2.5 Kvs, 4 / 6.3 Kvs |
| Tryb pracy zaworu: | Analogowe |

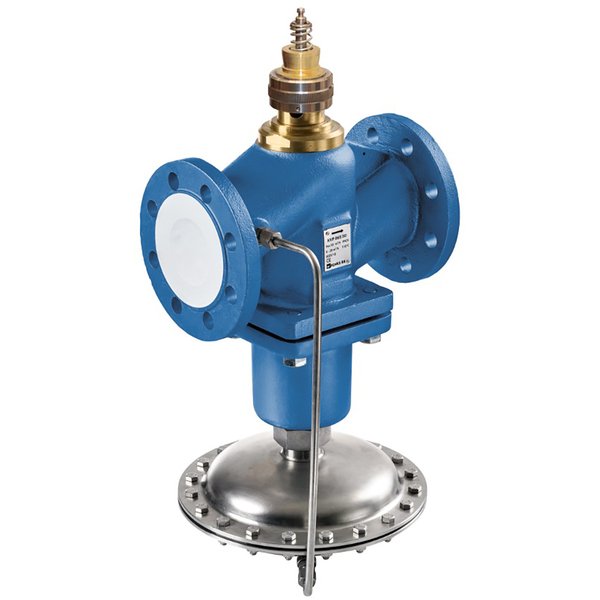

Zawór grzybkowy z niezależnym przepływem
Dwudrogowy zawór grzybkowy z przyłączem kołnierzowym w standardzie PN 16, którego działanie jest niezależne od wahań ciśnienia w instalacji. Produkt jest przeznaczony do stosowania w zamkniętych obiegach wodnych o pH powyżej 7 oraz w sieciach ciepłowniczych.
Zasada działania i kluczowe cechy
- Stabilizacja ciśnienia: Zawór jest wyposażony w zintegrowany, mechaniczny regulator różnicy ciśnień. Jego zadaniem jest kompensowanie fluktuacji ciśnienia w systemie, co zapewnia utrzymanie stałej różnicy ciśnień na elemencie regulacyjnym zaworu.
- Precyzyjna regulacja: Dzięki stabilizacji ciśnienia, natężenie przepływu może być precyzyjnie regulowane za pomocą sygnału sterującego z systemu automatyki (DDC).
- Mechaniczna nastawa przepływu: Maksymalne natężenie przepływu (V'max) można w prosty sposób ograniczyć, obracając pierścień nastawczy znajdujący się na szyjce zaworu.
- Charakterystyka stałoprocentowa: Specjalnie wyprofilowany element zamykający gwarantuje stałoprocentową charakterystykę przepływu, co przekłada się na wysoką jakość regulacji.
Budowa i materiały
Zawór wykonany jest z trwałych materiałów, zapewniających długą żywotność:
- Korpus: Żeliwo EN-GJL-250 (GG 25), pokryte farbą zabezpieczającą
- Element zamykający: Stal nierdzewna (WN1.4057)
- Oś: Stal nierdzewna (WN1.4404)
- Uszczelnienie osi: FPM, EPDM
- Membrana: EPDM
Wskazówki montażowe i eksploatacyjne
- Pozycja montażu: Zawór należy instalować w pozycji pionowej, z dopuszczalnym odchyleniem od osi do ±45°. Montaż z trzpieniem skierowanym w bok lub do dołu jest niedozwolony.
- Kierunek przepływu: Należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu.
- Jakość wody: Aby zapewnić prawidłowe działanie, jakość wody powinna być zgodna z normą VDI 2035. Zaleca się instalację filtra w celu ochrony zaworu przed zanieczyszczeniami stałymi.
- Konserwacja: Produkt jest bezobsługowy.
Podstawowe dane techniczne
- Czynnik roboczy: Woda, woda z glikolem do 30% objętości
- Zakres temperatury czynnika: od 5°C do 140°C
- Maksymalna dopuszczalna różnica ciśnień: 1000 kPa
- Przyłącze rurowe: Kołnierz zgodny z EN 1092-2
| Ogólne informacje | |
|---|---|
| Typ produktu: | Zawór grzybkowy z przepływem niezależnym od zmian ciśnienia, 2-drog., Kołnierz, PN 16 |
| Zastosowanie: | Do zamkniętych obiegów wody (pH >7), Do sieci ciepłowniczej |
| Dane funkcjonalne | |
| Czynnik: | Water, water with glycol up to max. 30% vol. |
| Temperatura czynnika: | 5...140°C [41...284°F] |
| Maksymalna różnica ciśnień na zaworze regulacyjnym: | 1000 kPa |
| Charakterystyka przepływu: | charakterystyka stałoprocentowa |
| Dopuszczalne przecieki: | maks. 0,02% wartości Kvs (DN 15, 25) maks. 0,05% wartości Kvs (DN 32, 40, 50, 65, 80) maks. 0,1% wartości Kvs (DN 100, 125) |
| Punkt zamykania zaworu: | Dół (▼) |
| Współczynnik kawitacji (Z): | DN 15: 0,6 DN 25/32: 0.55 DN 40/50: 0.5 DN 65: 0,45 DN 80: 0,4 DN 100/125: 0,35 |
| Przyłącze rurowe: | Kołnierz wg. EN 1092-2 |
| Pozycja montażu: | pionowa ±45 (względem osi) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | EN-GJL-250 (GG 25) |
| Wykończenie korpusu: | z farbą zabezpieczającą |
| Element zamykający: | WN1.4057 |
| Oś: | WN1.4404 |
| Uszczelnienie osi: | FPM, EPDM (ISO 1629) |
| Gniazdo: | WN1.4021 |
| Sprężyna: | WN1.4310 |
| Membrana: | EPDM |
| Dostępne typy (zakresy) | |
| DN: | 15 - 125 |
| V'nom [l/s]: | 0.35 - 22.2 |
| V'nom [m³/h]: | 1.3 - 80 |
| Kvs teor. [m³/h]: | 2.5 - 180 |
| Skok: | 10 mm - 21 mm |
| PN: | 16 |
| Sv min.: | 20 - 24 |
| Wymiary (zakresy dla typów) | |
| DN: | 15 - 125 |
| B [mm]: | 170 - 480 |
| L [mm]: | 130 - 400 |
| H [mm]: | 245 - 480 |
| Masa [kg]: | 9.5 - 93 |
