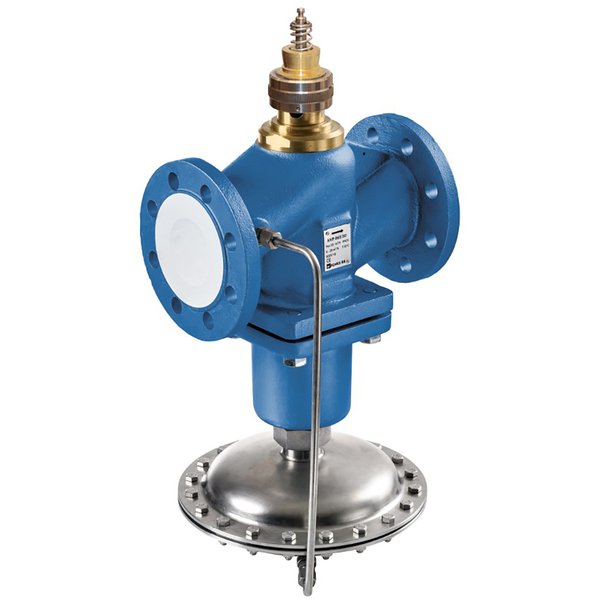

EXT-H625P-400

Dwudrogowy zawór grzybkowy z niezależnym przepływem

Kołnierzowy, 2-drogowy zawór grzybkowy PN 16, który zapewnia przepływ niezależny od wahań ciśnienia w instalacji. Został zaprojektowany do stosowania w zamkniętych obiegach wodnych (o pH >7) oraz w sieciach ciepłowniczych.

Zasada działania i kluczowe cechy

Zawór łączy w sobie funkcję mechanicznego regulatora różnicy ciśnień oraz zaworu regulacyjnego. Wbudowany regulator automatycznie kompensuje fluktuacje ciśnienia, utrzymując stałą jego różnicę na elemencie regulacyjnym. Dzięki temu natężenie przepływu jest precyzyjnie kontrolowane przez sygnał nastawczy DDC, niezależnie od warunków panujących w instalacji. Do prawidłowej regulacji wymagane jest zapewnienie minimalnej różnicy ciśnień na zaworze.

• Stałoprocentowa charakterystyka przepływu: Specjalnie wyprofilowany element zamykający zapewnia precyzyjną i stabilną charakterystykę regulacji.
• Ręczna nastawa maksymalnego przepływu: Wyposażony w pierścień nastawczy, który pozwala na łatwe, mechaniczne ograniczenie maksymalnego przepływu (V'max) bezpośrednio na zaworze.
• Cicha praca: Konstrukcja zapewnia cichą pracę przy typowych prędkościach przepływu medium w instalacjach HVAC (1-2 m/s).
• Konstrukcja bezobsługowa: Zawór nie wymaga regularnych czynności serwisowych, co obniża koszty eksploatacji.

Parametry pracy i wykonanie materiałowe

Zawór jest przystosowany do pracy z wodą lub mieszaniną wody z glikolem (do 30% objętości) w zakresie temperatur od 5°C do 140°C. Maksymalna dopuszczalna różnica ciśnień na zaworze wynosi 1000 kPa. Przyłącze rurowe wykonano jako kołnierz zgodny z normą EN 1092-2.

Materiały konstrukcyjne:

• Korpus zaworu: Żeliwo EN-GJL-250 (GG 25), zabezpieczone farbą ochronną.
• Element zamykający: Stal nierdzewna WN1.4057.
• Oś: Stal nierdzewna WN1.4404.
• Gniazdo: Stal nierdzewna WN1.4021.
• Uszczelnienie osi: FPM, EPDM.
• Membrana: EPDM.

Wskazówki dotyczące montażu

• Pozycja montażu: Zawór należy instalować w pozycji pionowej, z dopuszczalnym odchyleniem od osi o ±45°. Nie należy montować zaworu z trzpieniem skierowanym w dół lub poziomo.
• Kierunek przepływu: Montaż musi być wykonany zgodnie z kierunkiem przepływu wskazanym przez strzałkę na korpusie zaworu.
• Jakość wody: Woda w instalacji powinna spełniać wymogi normy VDI 2035. Zaleca się montaż odpowiedniego filtra przed zaworem w celu ochrony przed zanieczyszczeniami stałymi.
