EXT-H625XP-315
| Korpus: | 2-drogowy |
| Zakres Kvs: | 1.1...3.0 Kvs, 15...40 Kvs, 171...1000 Kvs, 3.1...6.5 Kvs, 41...170 Kvs, 6.6...14 Kvs |
| Wielkość zaworu (mm): | 100 mm, 125 mm, 15 mm, 25 mm, 32 mm, 40 mm, 50 mm, 65 mm, 80 mm |
| Rodzaj sterowania: | Analogowe |
| Zakres przepływu m³/h: | 0.02...2.39 m³/h, 0.025...2.5 m³/h, 0.035...3.5 m³/h, 17.6...40 m³/h, 2.4...6.49 m³/h, 41...162 m³/h, 6.5...17.5 m³/h |
| Niezależny od ciśnienia: | TAK |
| Tryb pracy zaworu: | Analogowe |
| Zakres Kvmax: | 171...1000 Kvmax, 41...170 Kvmax |

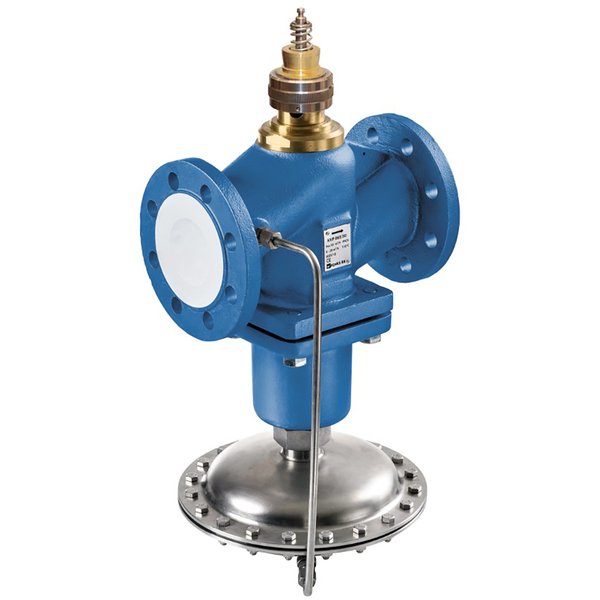

Dwudrogowy zawór grzybkowy z niezależnym przepływem
Kołnierzowy, 2-drogowy zawór grzybkowy PN 25, zaprojektowany do pracy z przepływem niezależnym od wahań ciśnienia. Urządzenie jest przeznaczone do zastosowania w zamkniętych obiegach wodnych o pH wyższym niż 7, a także w instalacjach i sieciach ciepłowniczych.
Zasada działania
Zawór łączy w sobie funkcje mechanicznego regulatora różnicy ciśnień oraz zaworu regulacyjnego, sterowanego siłownikiem. Wbudowany regulator skutecznie kompensuje wahania ciśnienia w instalacji, utrzymując stałą różnicę ciśnień na elemencie regulacyjnym. Dzięki temu natężenie przepływu jest zależne wyłącznie od sygnału nastawczego z systemu DDC, co zapewnia precyzyjną i stabilną regulację. Ustawiona mechanicznie wartość maksymalnego przepływu (V'max) odpowiada maksymalnej wartości sygnału sterującego.
Najważniejsze cechy produktu
- Stałoprocentowa charakterystyka przepływu: Gwarantowana przez precyzyjnie wyprofilowany element zamykający, co zapewnia dokładną regulację.
- Ręczna nastawa maksymalnego przepływu: Umożliwia łatwe dostosowanie wartości V'max za pomocą pierścienia nastawczego na szyjce zaworu, bez potrzeby stosowania specjalistycznych narzędzi.
- Wysoka jakość materiałów: Solidna konstrukcja zapewnia długą i niezawodną pracę w wymagających warunkach.
- Bezobsługowość: Zawór nie wymaga regularnych przeglądów serwisowych, co obniża koszty eksploatacji.
Budowa i materiały
- Korpus: Żeliwo sferoidalne (EN-GJS-400-18-LT), pokryte farbą zabezpieczającą.
- Element zamykający: Stal nierdzewna (WN1.4057).
- Oś: Stal nierdzewna (WN1.4404).
- Gniazdo: Stal nierdzewna (WN1.4021).
- Uszczelnienie osi: FPM, EPDM.
- Membrana: EPDM.
Dane techniczne i montaż
Zawór jest przystosowany do pracy z czynnikiem w postaci wody lub wody z glikolem (do 30% objętości), w zakresie temperatur od 5°C do 140°C. Maksymalna dopuszczalna różnica ciśnień na zaworze wynosi 1500 kPa.
- Pozycja montażu: Zawór należy montować w pozycji pionowej z dopuszczalnym odchyleniem ±45°. Montaż z trzpieniem skierowanym w dół lub w bok jest niedozwolony.
- Kierunek przepływu: Należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu.
- Jakość wody: Woda w instalacji powinna spełniać wymogi normy VDI 2035. W celu ochrony zaworu przed zanieczyszczeniami stałymi zaleca się instalację filtra.
| Informacje ogólne | |
|---|---|
| Nazwa produktu: | Zawór grzybkowy z przepływem niezależnym od zmian ciśnienia, 2-drog., Kołnierz, PN 25 |
| Zastosowanie: | Do zamkniętych obiegów wody (pH >7), Do sieci ciepłowniczej |
| Dane funkcjonalne | |
| Czynnik: | Water, water with glycol up to max. 30% vol. |
| Temperatura czynnika: | 5...140°C [41...284°F] |
| Maksymalna różnica ciśnień na zaworze regulacyjnym: | 1500 kPa |
| Uwaga dotycząca różnicy ciśnień: | Aby zapobiec kawitacji podczas pracy, maksymalną różnicę ciśnień ∆pmax trzeba obliczyć zgodnie z uwagami dotyczącymi projektowania. |
| Charakterystyka przepływu: | charakterystyka stałoprocentowa |
| Dopuszczalne przecieki: | maks. 0,02% wartości Kvs (DN 15, 25) maks. 0,05% wartości Kvs (DN 32, 40, 50, 65, 80) maks. 0,1% wartości Kvs (DN 100, 125) |
| Punkt zamykania zaworu: | Dół (▼) |
| Współczynnik kawitacji (Z): | DN 15: 0,6 DN 25/32: 0.55 DN 40/50: 0.5 DN 65: 0,45 DN 80: 0,4 DN 100/125: 0,35 |
| Przyłącze rurowe: | Kołnierz wg. EN 1092-2 |
| Pozycja montażu: | pionowa ±45 (względem osi) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | EN-GJS-400-18-LT (GGG 40.3) |
| Wykończenie korpusu: | z farbą zabezpieczającą |
| Element zamykający: | WN1.4057 |
| Oś: | WN1.4404 |
| Uszczelnienie osi: | FPM, EPDM (ISO 1629) |
| Gniazdo: | WN1.4021 |
| Sprężyna: | WN1.4310 |
| Membrana: | EPDM |
| Charakterystyka przepływu (dla dostępnych typów) | |
| DN: | 15, 25, 32, 40, 50, 65, 80, 100, 125 |
| V'nom [l/s]: | 0.35, 0.55, 0.80, 1.1, 1.8, 3.00, 4.4, 7.7, 11.1, 16.6, 22.2 |
| V'nom [m³/h]: | 1.3, 1.8, 3, 4, 6.5, 11, 16, 28, 40, 60, 80 |
| Kvs teor. [m³/h]: | 2.5, 4, 6.3, 8, 12.5, 20, 32, 50, 80, 125, 180 |
| Skok: | 10 mm, 11 mm, 13 mm, 15 mm, 18 mm, 21 mm |
| PN: | 25 |
| Sv min.: | 20, 21, 22, 23, 24 |
| Wymiary i masa (dla dostępnych typów) | |
| DN: | 15, 25, 32, 40, 50, 65, 80, 100, 125 |
| B [mm]: | 170, 205, 210, 220, 235, 360, 400, 425, 480 |
| L [mm]: | 130, 160, 180, 200, 230, 290, 310, 350, 400 |
| H [mm]: | 245, 295, 300, 305, 435, 450, 465, 480 |
| Masa: | 9.5 kg, 12.5 kg, 15.5 kg, 17.5 kg, 24.5 kg, 46 kg, 55 kg, 78 kg, 93 kg |
